12.2 Verdrahten, Anschließen

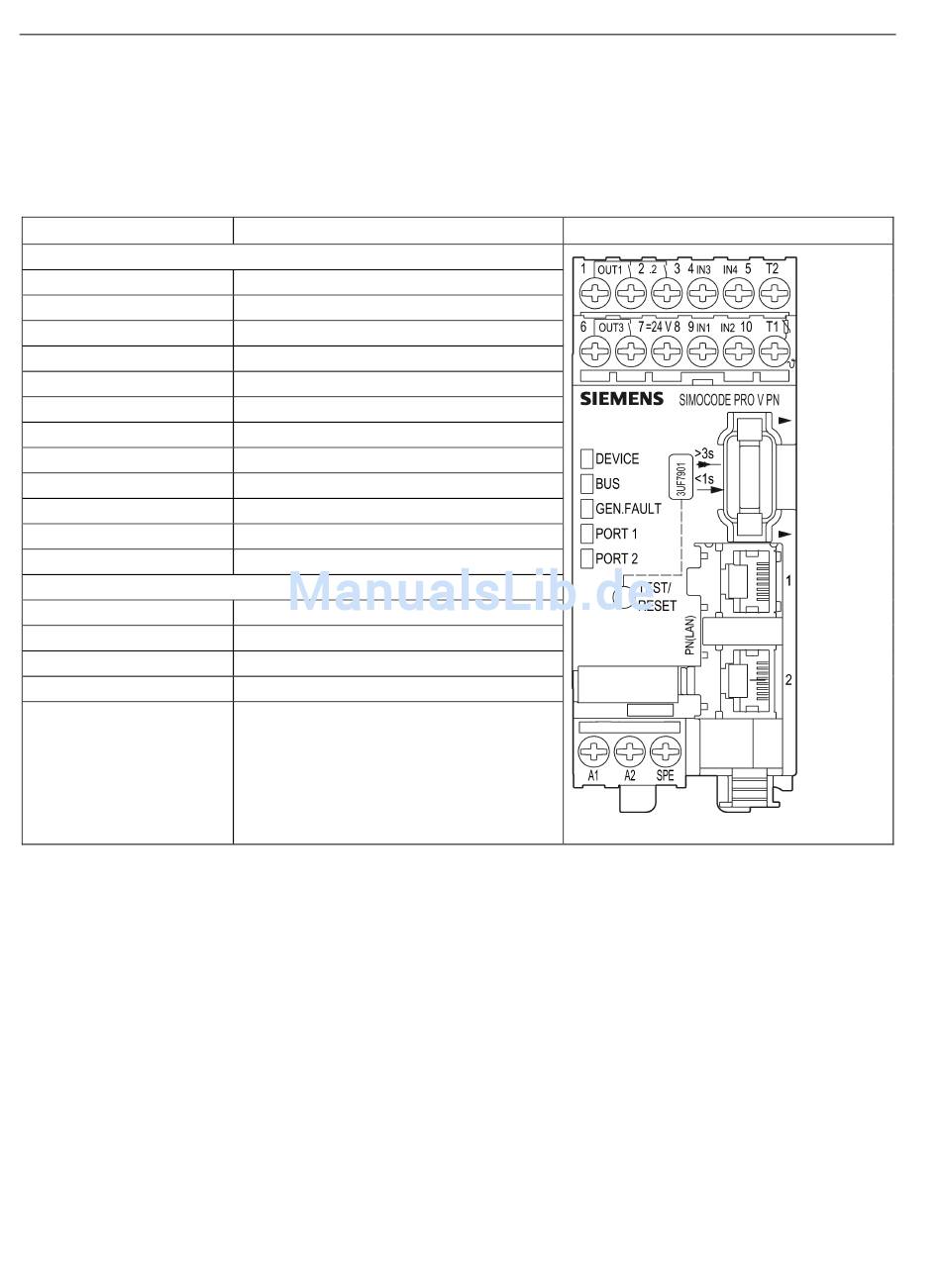

Anschlussbelegung Grundgeräte SIMOCODE pro V PN / EIP
Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12- 7 Anschlussbelegung der abnehmbaren Klemmen des Grundgeräts
Anschluss
Klemmen oben
1
2
3
4
5
T2
6
7
8
9
10
T1
Klemmen unten
A1
A2
PORT 1
PORT 2
SPE
166
Belegung
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
Digitaleingang IN3
Digitaleingang IN4
Thermistoranschluss (binärer PTC)
Relaisausgang OUT3
Relaisausgang OUT3
24 V DC nur für IN1 bis IN4
Digitaleingang IN1
Digitaleingang IN2
Thermistoranschluss (binärer PTC)
Versorgungsspannung Anschluss 1
Versorgungsspannung Anschluss 2
PROFINET-Anschluss 1
PROFINET-Anschluss 2
Anlagenschirm
