Technische Daten
15.2 Technische Daten der Grundgeräte SIMOCODE pro C / pro S / pro V PB / pro V MB RTU
Technische Daten der Grundgeräte SIMOCODE pro C / pro S / pro V PB / pro V MB RTU
PROFIBUS DP-Schnittstelle
Schnittstellenphysik
Anschlusstechnik
1)
Bemessungssteuerspeisespannung U
DIN EN 61131-2)
Arbeitsbereich
268
RS485
9-polige SUB-D-Buchse (12 Mbit)
Steckerbelegung nach DIN EN 61158-2
Klemmen (1,5 Mbit)
Anschluss der PROFIBUS DP-Leitung über Klemmenanschluss oder
über 9-polige SUB-D-Buchse.

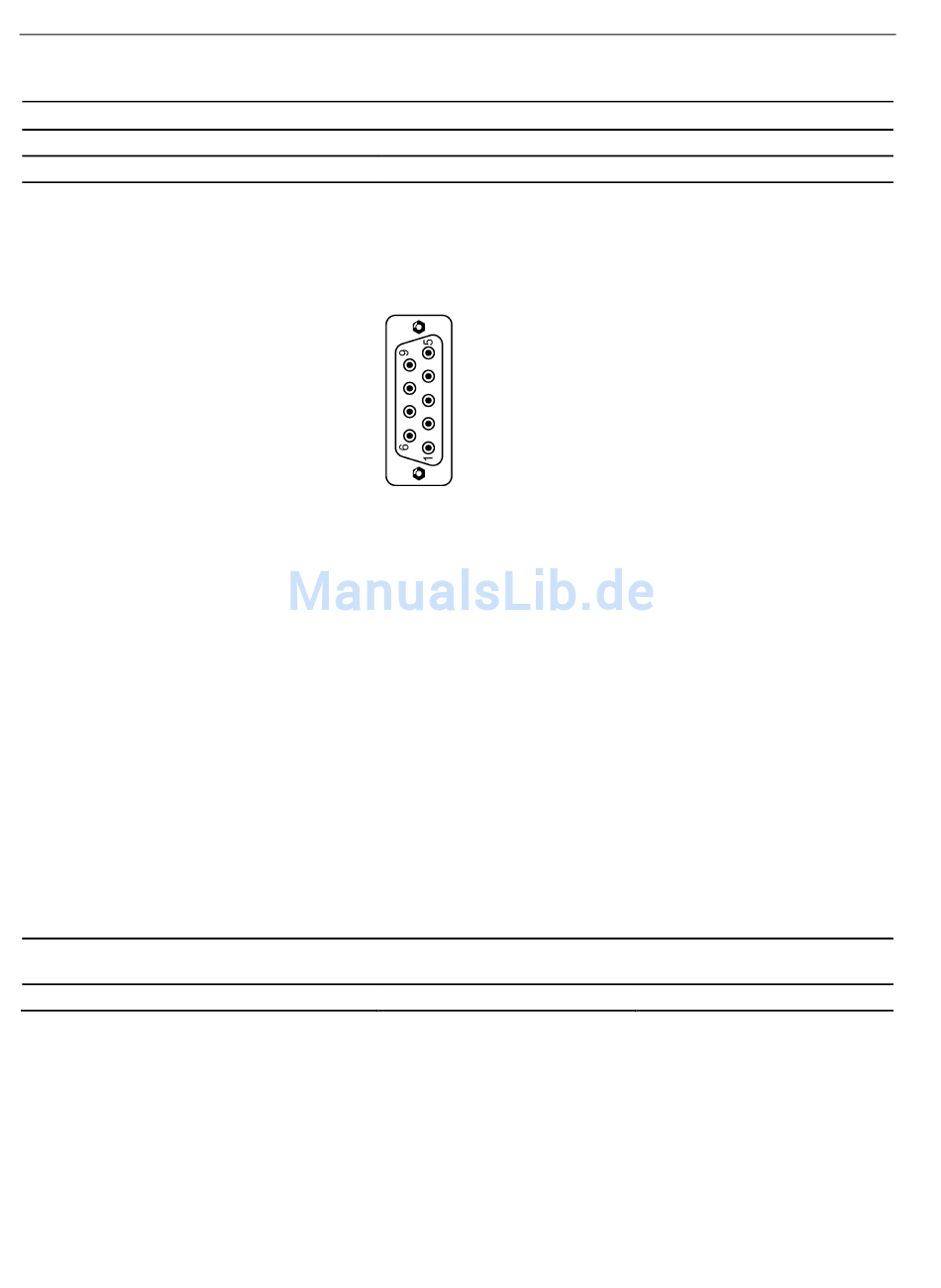

PIN-Belegung:
1: n. c.: Reserviert
2: n. c.: Reserviert
3: BUS B: Datenleitung B
4: RTS: Sendeanforderung
5: P-: Masse
6: P+: Versorgungsspannung
7: n. c.: Reserviert
8: BUS A: Datenleitung A
9: n. c.: Reserviert
-: SHIELD: Schirm über Stecker-Gehäuse
Belastbarkeit DC 5 V am PROFIBUS DP: Max. 100 mA
Unterstützung der durch die PROFIBUS DP-Norm festgelegten
Übertragungsraten: 9,6 kBit / s, 19,2 kBit / s, 45,45 kBit / s,
93,75 kBit / s, 187,5 kBit / s, 500 kBit / s, 1500 kBit / s,
3000 kBit / s, 6000 kBit / s, 12000 kBit / s.
Hinweis
Mit der 5-V-Versorgungsspannung kann ausschließlich der
Busabschlussbaustein gespeist werden, kein weiterer Verbraucher.
(nach AC/DC 110 V - 240 V 50/60 Hz
s
0,85 x Us bis 1,1 x Us
DC 24 V
0,8 x Us bis 1,2 x Us
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
SIMOCODE pro
