12.1 Montieren
12.1.3
Montage Digitalmodule DM-F Local und DM-F PROFIsafe
Siehe Handbuch Fehlersichere Digitalmodule SIMOCODE pro Safety
(http://support.automation.siemens.com/WW/view/de/50564852), Kapitel "Montage und
Anschluss".
12.1.4
Montage Stromerfassungsmodule
Sie können diese Systemkomponenten folgendermaßen befestigen:
● Stromerfassungsmodule bis 100 A: Hutschienenmontage oder Schraubbefestigung mit
Befestigungslaschen (Bestellnummer: 3RV2928-0B) und Schrauben auf einer ebenen
Fläche. Diese Befestigungslaschen sind nur für Stromerfassungsmodule (und Strom- /
Spannungserfassungsmodule) geeignet! Bei den Stromerfassungsmodulen bis 25 A
benötigen Sie zusätzlich ein Distanzstück von 25 mm Länge.
● Stromerfassungsmodule bis 200 A: Hutschienenmontage oder Schraubbefestigung
● Stromerfassungsmodule bis 630 A: Schraubbefestigung.

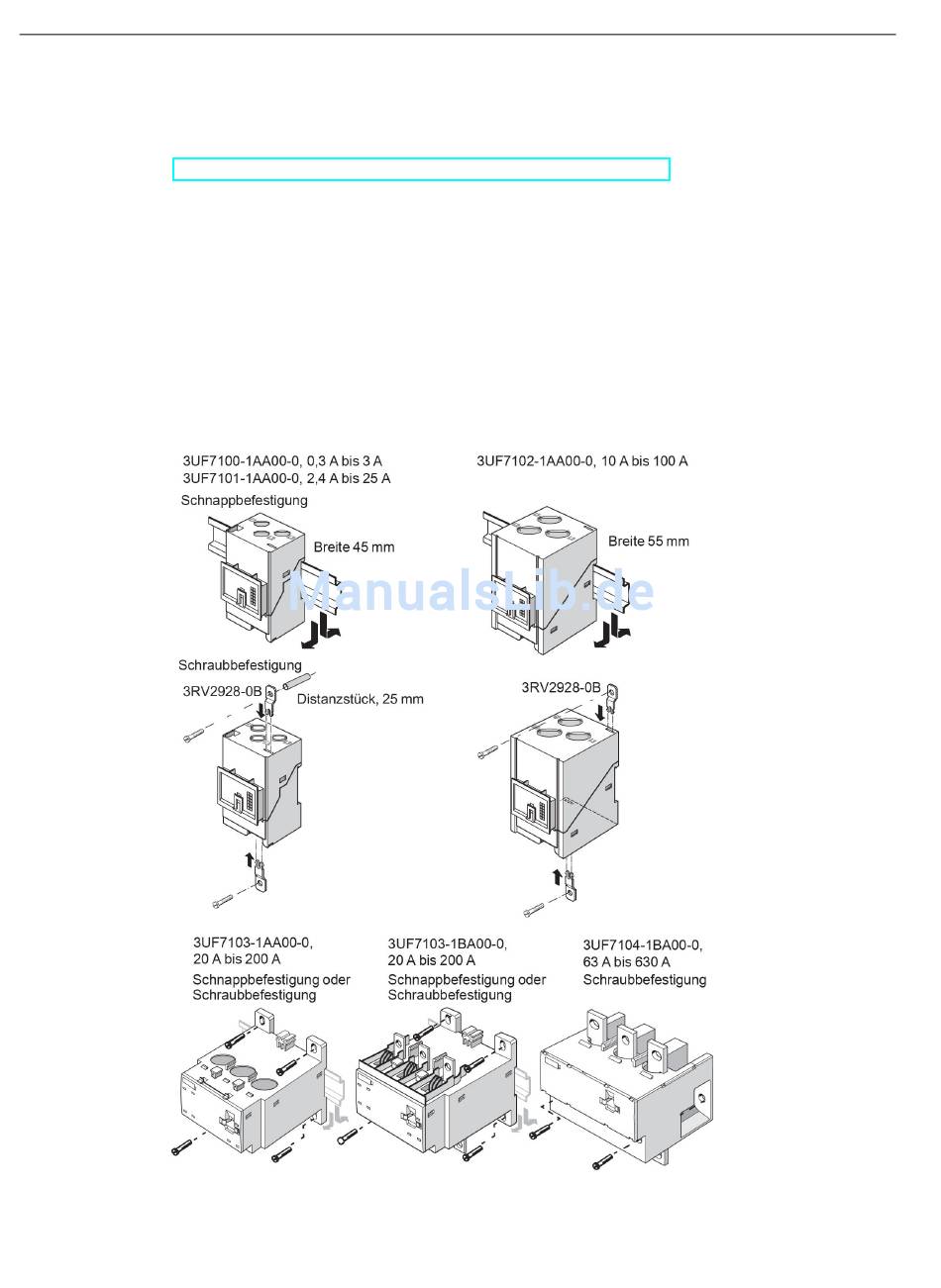

Bild 12-4
156
Montage der Stromerfassungsmodule
