4.4 Ausgänge
Anwendungsbeispiele
1) Ausgabe des aktuellen Motorstroms - über den gesamten Bereich des Motorstroms
Der Motorstrom eines Motors bewegt sich im Bereich 0 bis 8 A. Der Nennstrom I
Motors bei Nennlast beträgt 2 A.
Der in SIMOCODE ES parametrierte Einstellstrom I
Darstellung der aktuellen Phasenströme oder des maximalen Stroms (Strom IL_1, IL_2,
IL_3, max. Strom I_max) erfolgt in SIMOCODE pro entsprechend dem gewählten Bereich
prozentual zum parametrierten Einstellstrom I
● 0 A Motorstrom entspricht 0 % von I
● 8 A Motorstrom entspricht 400 % von I
● die kleinste Einheit für den aktuellen Motorstrom in SIMOCODE pro beträgt 1 % (siehe
Messwerte im Datensatz 94, Handbuch "SIMOCODE pro parametrieren")
Bild 4-51
174

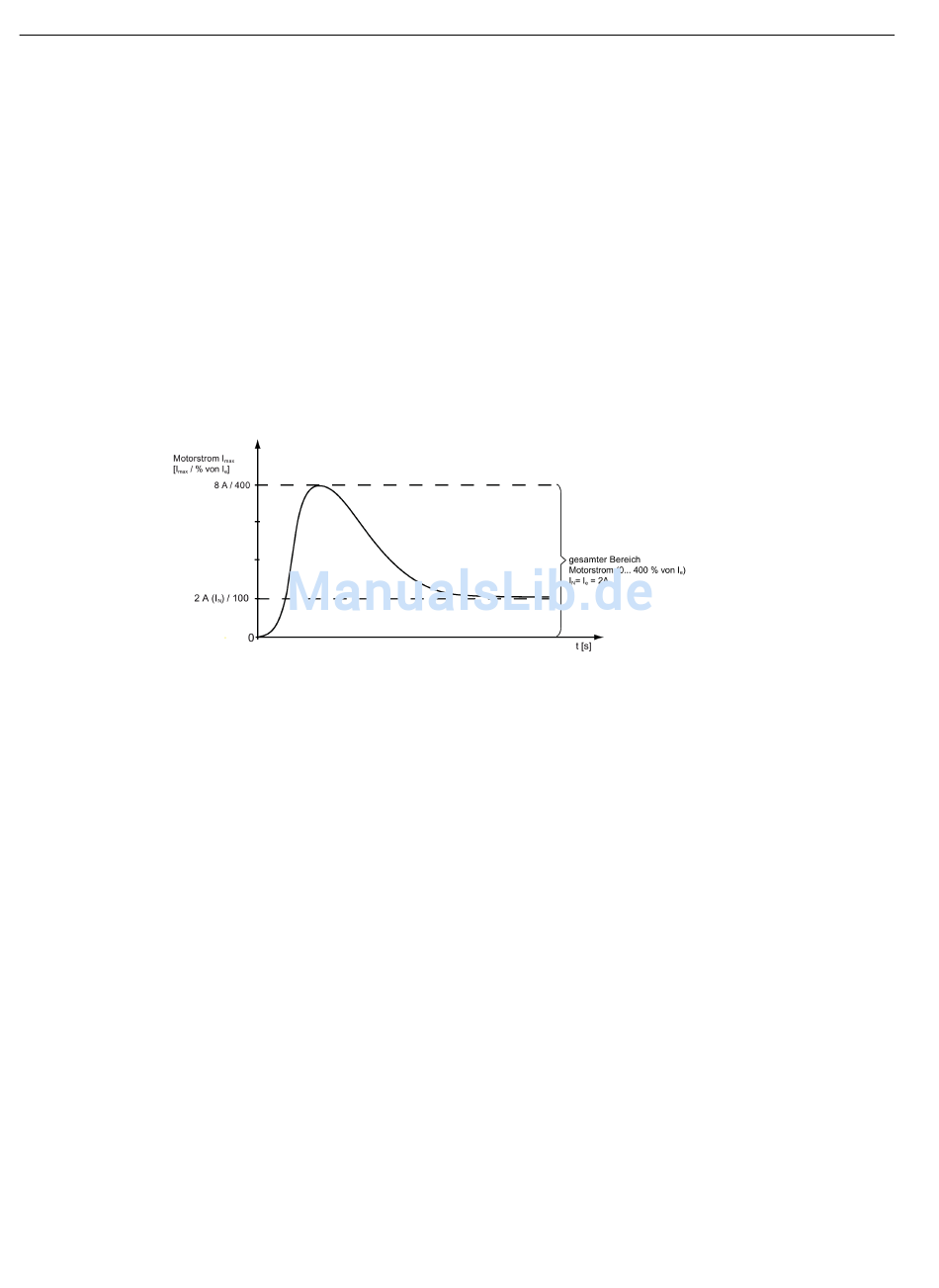

Anwendungsbeispiel: Ausgabe des Motorstroms - gesamter Bereich
entspricht dem Nennstrom I
e
:
e
e
e
