Um SIMOCODE pro V PN als einseitige Peripherie anzubinden haben sie zwei
Möglichkeiten:
● Projektieren Sie einen SIMOCODE pro V PN als redundantes IO-Device wie oben
beschrieben und navigieren Sie ins Register "Redundanz" der Baugruppeneigenschaften.
Dort haben Sie über die Kontrollkästchen die Möglichkeit das IO-Device nur einem IO-
System und damit einer CPU zuzuordnen.

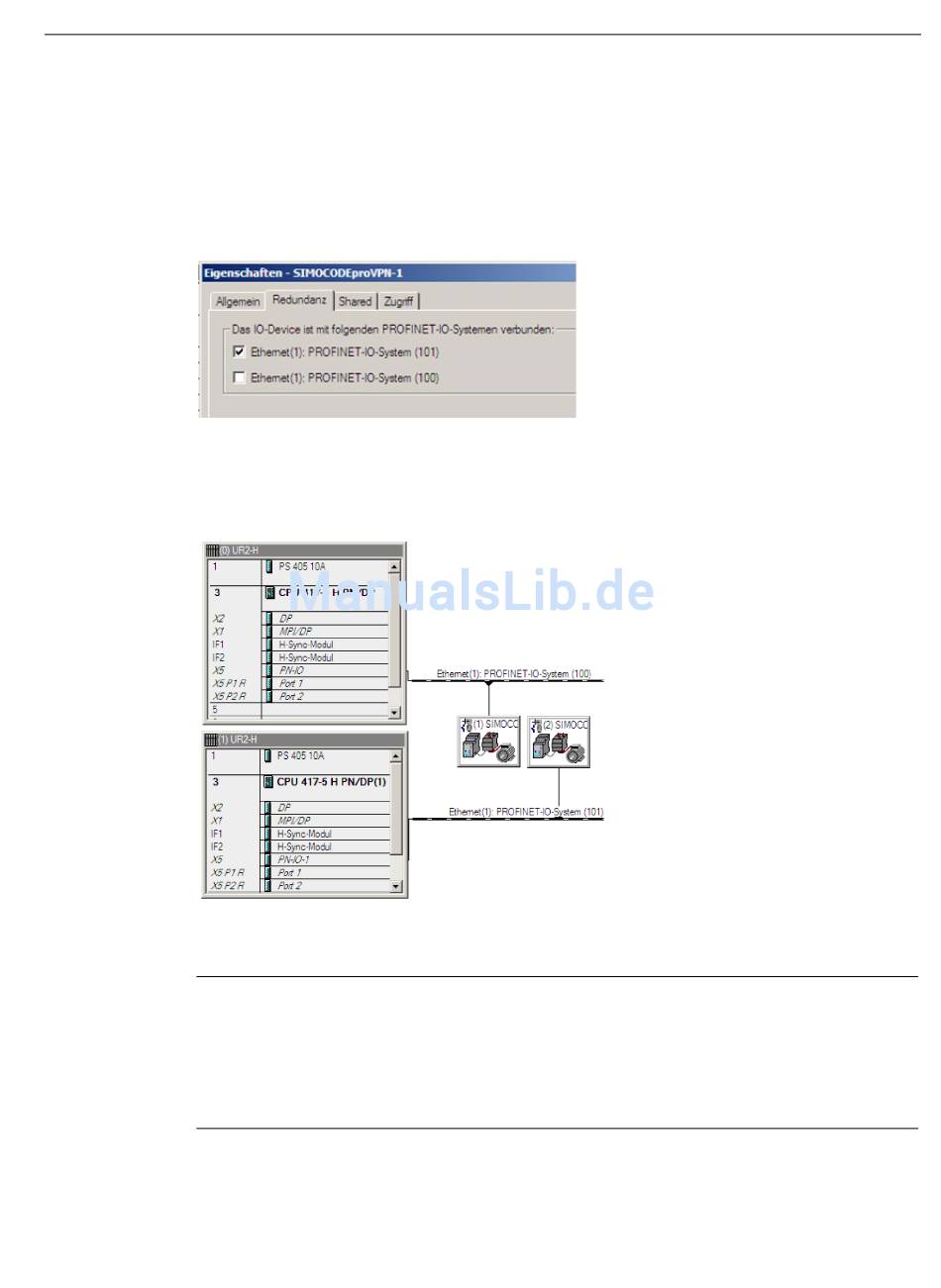

Bild 2-20
Projektieren Sie gezielt SIMOCODE pro V PN als einseitige Peripherie am gewünschten IO-
System.
Bild 2-21
Hinweis
H-Systeme und getrennte Subnetze
IO-Devices werden nur dann redundant eingebunden, wenn die beiden PROFINET IO-
Systeme des H-Systems im gleichen Subnetz liegen. Jede CPU kann alternativ auch mit
einem anderen Subnetz vernetzt sein. In diesem Fall sind die IO-Devices immer nur einseitig
angebunden.
SIMOCODE pro - Kommunikation
Funktionshandbuch, 04/2017, A5E40508495001A/RS-AA/001
Register "Redundanz" in den Baugruppeneigenschaften
Einseitig angebundene SIMOCODE pro V PN
Kommunikation
2.2 Kommunikation PROFINET
63
