Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.2 Verdrahten, Anschließen
Sicherheitstechnische Hinweise zur Installation des Differenzstromwandlers 3UL23:
Siehe Kapitel 14.2.5 im Gerätehandbuch "Überwachungsrelais 3UG4/3RR2"
(http://support.automation.siemens.com/WW/view/de/50426183/133300).
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder
verwenden Sie geschirmte Leitungen.

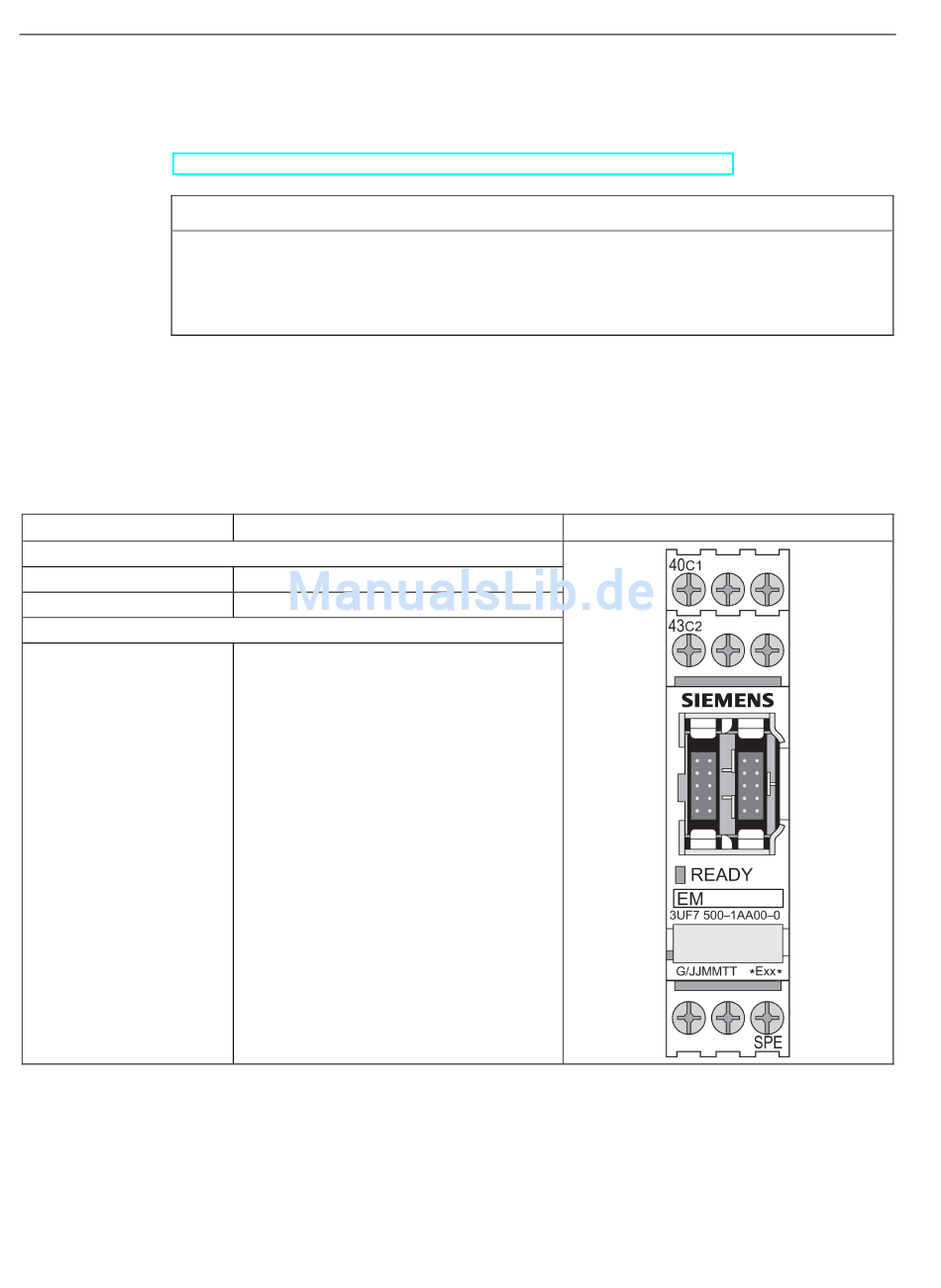

Anschlussbelegung Erdschlussmodul
Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12- 13
Anschlussbelegung der abnehmbaren Klemmen, Erdschlussmodul
Anschluss
Klemmen oben
40
43
Klemmen unten
SPE
176
Belegung
Eingang C1 Differenzstromwandler
Eingang C2 Differenzstromwandler
Anlagenschirm
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
SIMOCODE pro
