Messkurve, Funktionsbaustein Und Anwendungsbeispiel Analogwertaufzeichnung - Siemens simcode pro Handbuch

4.6.2 Messkurve, Funktionsbaustein und Anwendungsbeispiel
Analogwertaufzeichnung

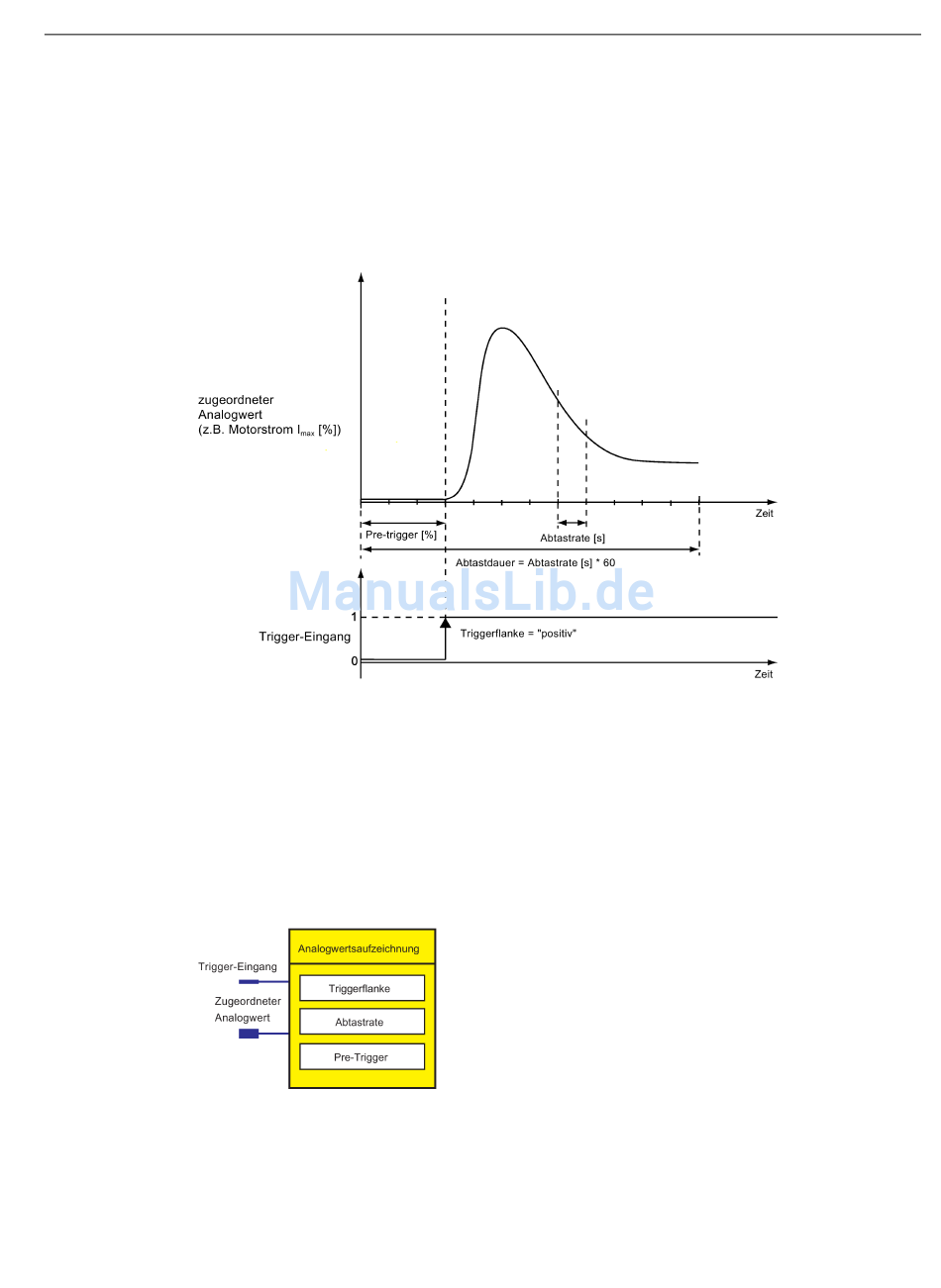

Messkurve
Bild 4-72
Bei jedem neu anliegenden Triggersignal am Trigger-Eingang wird die alte Messkurve in
SIMOCODE pro überschrieben.
Schema
Folgendes Schema zeigt den Funktionsbaustein "Analogwertaufzeichnung":
Bild 4-73
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
Messkurve Analogwertaufzeichnung
Schema Funktionsbaustein "Analogwertaufzeichnung"
Parameter
4.6 Analogwertaufzeichnung
203
