12.2 Verdrahten, Anschließen

Anschlussbelegung Digitalmodul DM-F Local

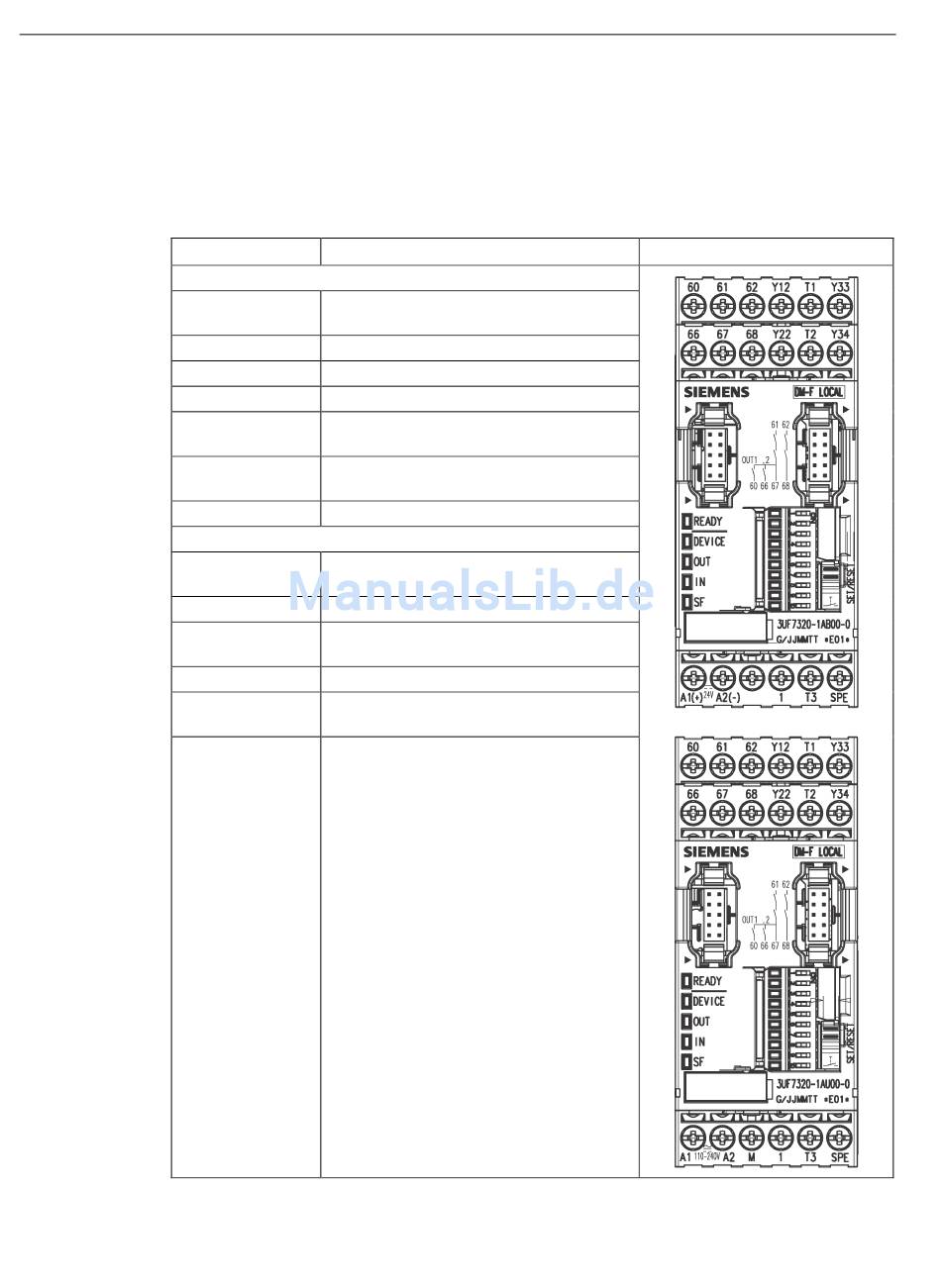

Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12- 17
Anschluss
Klemmen oben
Klemmen unten
184
Anschlussbelegung der abnehmbaren Klemmen, Digitalmodule DM-F Local,
24 V DC-Version und 110 - 240 V UC-Version
Belegung
60, 66 Digitalmodul, Relaisausgänge 1 (60)
und 2 (66)
61, 67 Relais-Freigabekreis 1, Schließer
62, 68 Relais-Freigabekreis 2, Schließer
Y12, Y22 Sensoreingang Kanal 1, Kanal 2
T1, T2 Versorgung für Sensoreingänge (DC 24 V,
gepulst)
Y33 Starttaster (Start nach Auf- und
Abwärtsflanke)
Y34 Rückführkreis
A1(+) Versorgungsspannungsanschluss
AC / DC 110 ... 240 V oder DC +24 V
A2(-) N oder -24 V
M Masse (Bezugspotenzial Sensoreingänge,
nur 3UF7320-1AU00-0)
1 Kaskadiereingang
T3 Versorgung der Sensoreingänge (DC 24 V,
statisch)
SPE Anlagenschirm
