12.2 Verdrahten, Anschließen
Anschlussbelegung Multifunktionsmodul

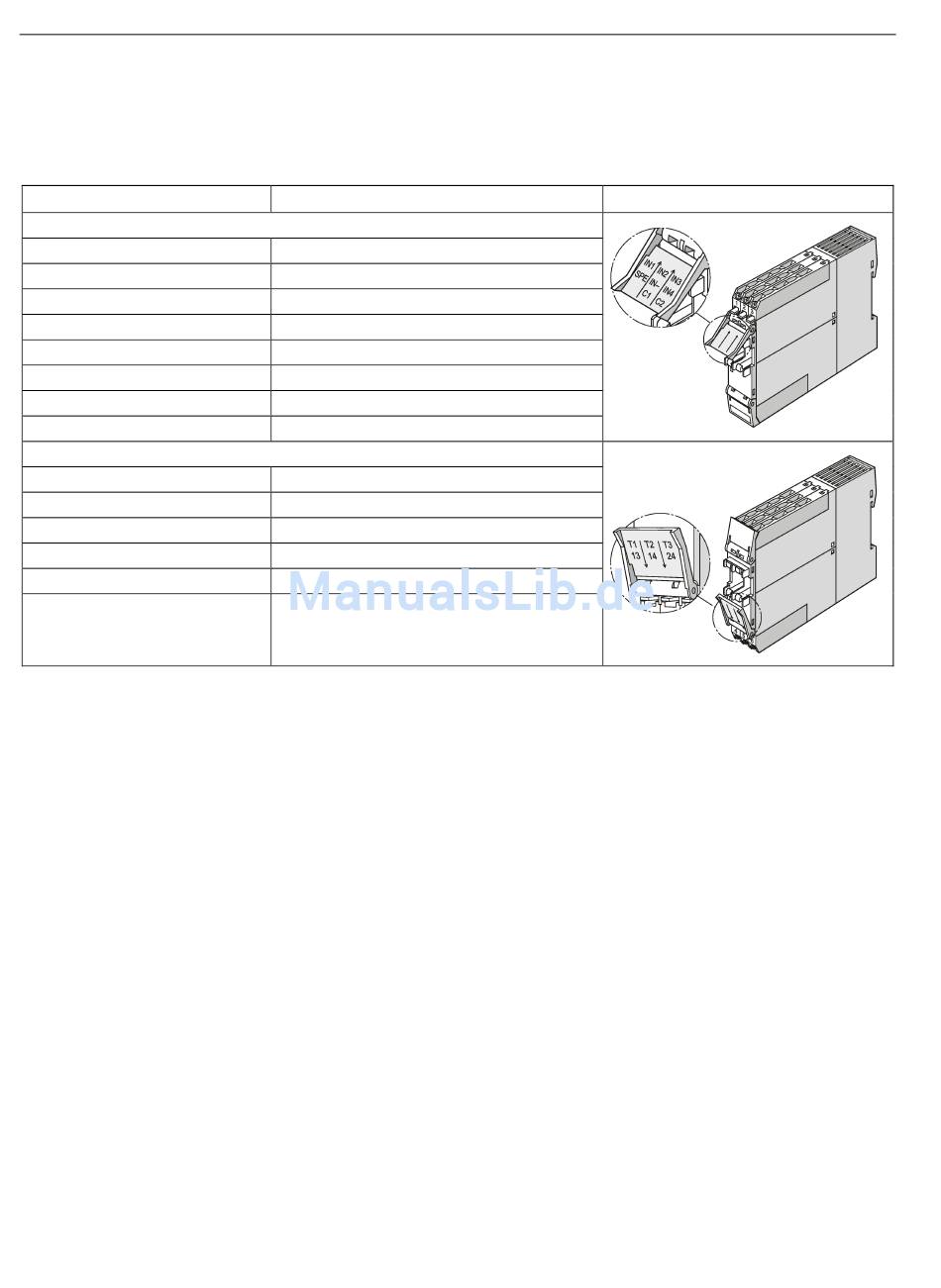

Tabelle 12- 12
Anschlussbelegung der abnehmbaren Klemmen, Multifunktionsmodul
Anschluss
Klemme oben
IN1
IN2
IN3
SPE
IN-
IN4
C1
C2
Klemme unten
T1
T2
T3
13
14
24
174
Belegung
Digitaleingang IN1
Digitaleingang IN2
Digitaleingang IN3
Anlagenschirm
Masse für IN1 bis IN4
Digitaleingang IN4
Anschluss 1, Differenzstromwandler 3UL23
Anschluss 2, Differenzstromwandler 3UL23
Eingang T1, Temperatursensor
Eingang T2, Temperatursensor
Eingang T3, Temperatursensor
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
