13.2.1.4

Diagnose durch LED-Anzeige an den Modulen DM-F Local und DM-F PROFIsafe

Siehe Handbuch "Fehlersichere Digitalmodule SIMOCODE pro Safety"
(http://support.automation.siemens.com/WW/view/de/50564852).
13.2.2

Inbetriebnahme mit PROFINET

13.2.2.1

Schrittfolge Inbetriebnahme PROFINET

Beachten Sie die Informationen im Kapitel Allgemeine Hinweise für Inbetriebnahme und
Service (Seite 214).
Führen Sie folgende Schritte aus, um SIMOCODE pro in Betrieb zu nehmen:
Tabelle 13- 6 Inbetriebnahme des Grundgeräts
Schritt Beschreibung
1 Schalten Sie die Versorgungsspannung ein. Im fehlerfreien Zustand müssen folgende LEDs grün leuchten:
"Device" (leuchten)
•
"PORT 1 / PORT 2" bei angeschlossenem PROFINET-Kabel (leuchten bzw. blinken).
•
Fahren Sie mit Schritt 2 fort.
Ansonsten führen Sie eine Diagnose anhand der LED-Anzeige durch. Weitere Informationen finden Sie im
Kapitel Diagnose durch LED-Anzeige am Grundgerät und am Bedienbaustein PROFINET (Seite 221).
Versuchen Sie, den Fehler zu beheben.
2 Wenn Sie SIMOCODE pro an PROFINET verfügbar machen wollen, müssen Sie die IP-Parameter und den
PROFINET-Gerätenamen einstellen. Weitere Informationen dazu finden Sie im Kapitel IP-Parameter und
PROFINET-Gerätenamen einstellen (Seite 220).
3 Parametrieren Sie SIMOCODE pro bzw. überprüfen Sie die vorhandene Parametrierung, zum Beispiel mit
einem PC mit installierter Software SIMOCODE ES. Schließen Sie dazu den PC / PG mit dem PC-Kabel an der
Systemschnittstelle an (siehe Bild unten)
4 Starten Sie SIMOCODE ES.

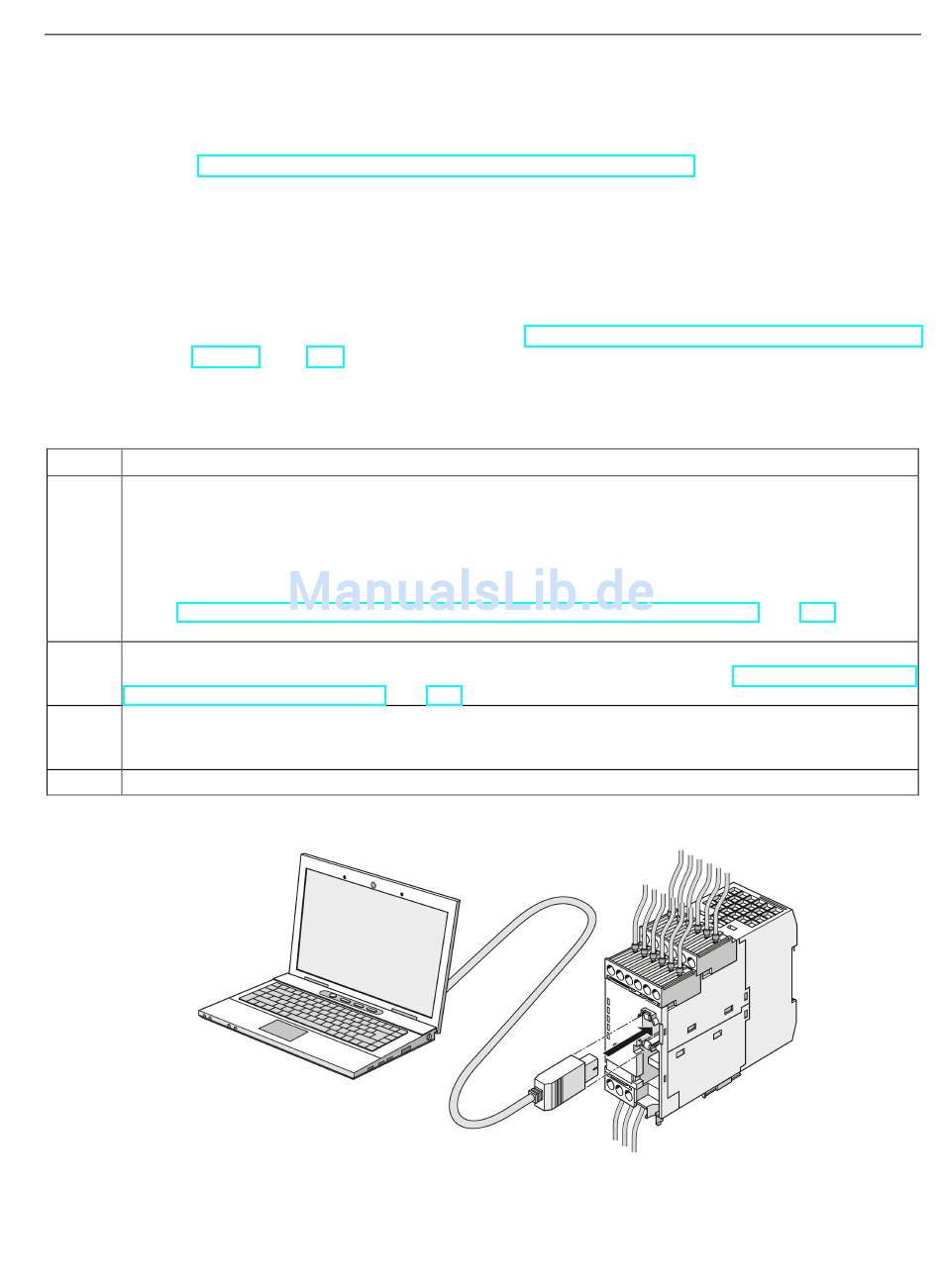

Bild 13-2
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Anschluss eines PC an das Grundgerät
Inbetriebnahme, Service, Fehlersuche
13.2 Inbetriebnahme
219
