12.2 Verdrahten, Anschließen
Anschlussbelegung Grundgeräte SIMOCODE pro C/V
Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen der
Grundgeräte SIMOCODE pro C/V:

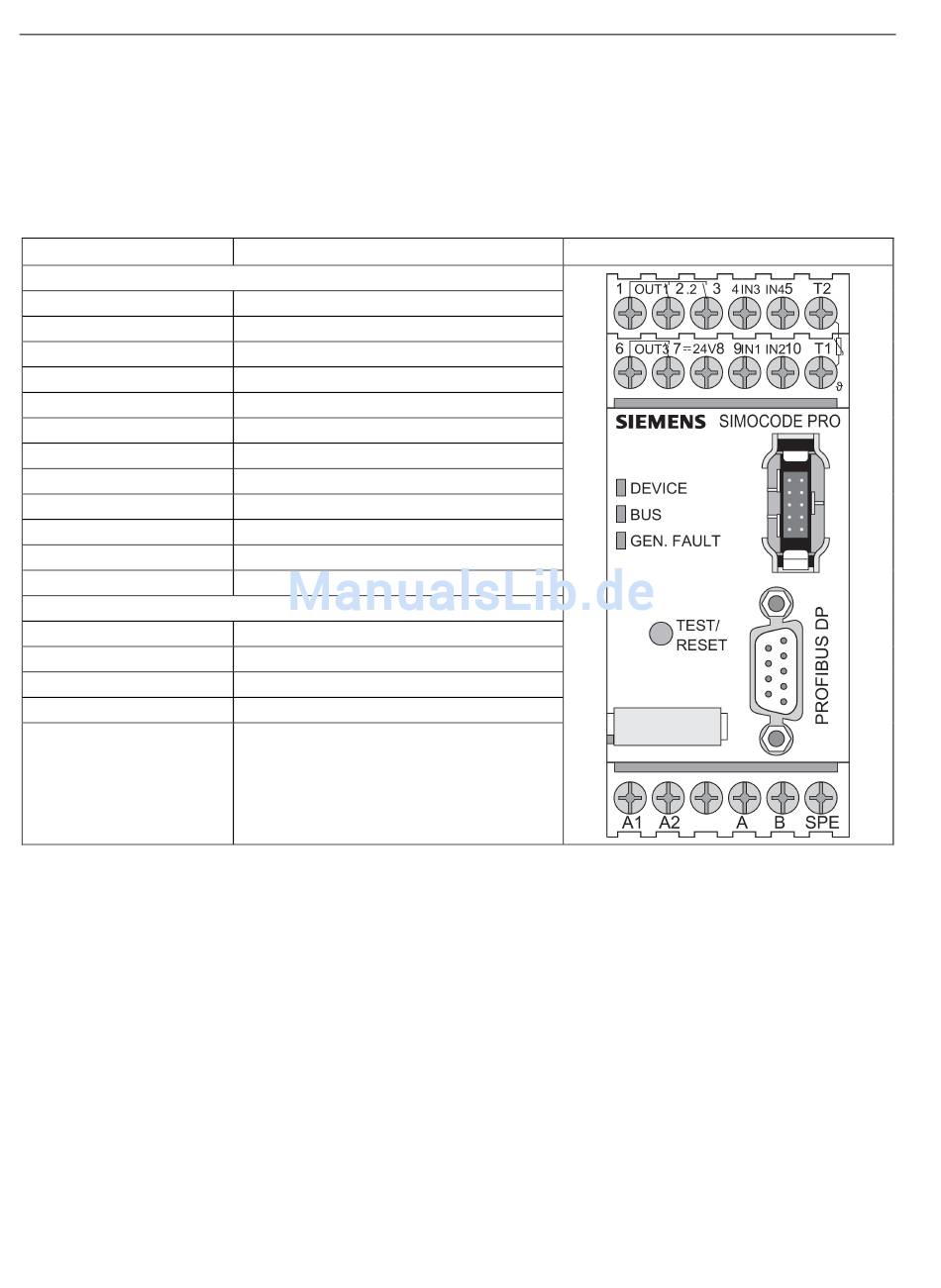

Tabelle 12- 5 Anschlussbelegung der abnehmbaren Klemmen, Grundgeräte SIMOCODE pro C/V
Anschluss
Klemmen oben
1
2
3
4
5
T2
6
7
8
9
10
T1
Klemmen unten
A1
A2
A
B
SPE
164
Belegung
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
Digitaleingang IN3
Digitaleingang IN4
Thermistoranschluss (binärer PTC)
Relaisausgang OUT3
Relaisausgang OUT3
24 V DC nur für IN1 bis IN4
Digitaleingang IN1
Digitaleingang IN2
Thermistoranschluss (binärer PTC)
Versorgungsspannung Anschluss 1
Versorgungsspannung Anschluss 2
PROFIBUS DP Anschluss A
PROFIBUS DP Anschluss B
Anlagenschirm
