Beschreibung der Systemkomponenten
8.5 Strom- / Spannungserfassungsmodule (UM, UM+) für die Gerätereihe SIMOCODE pro V

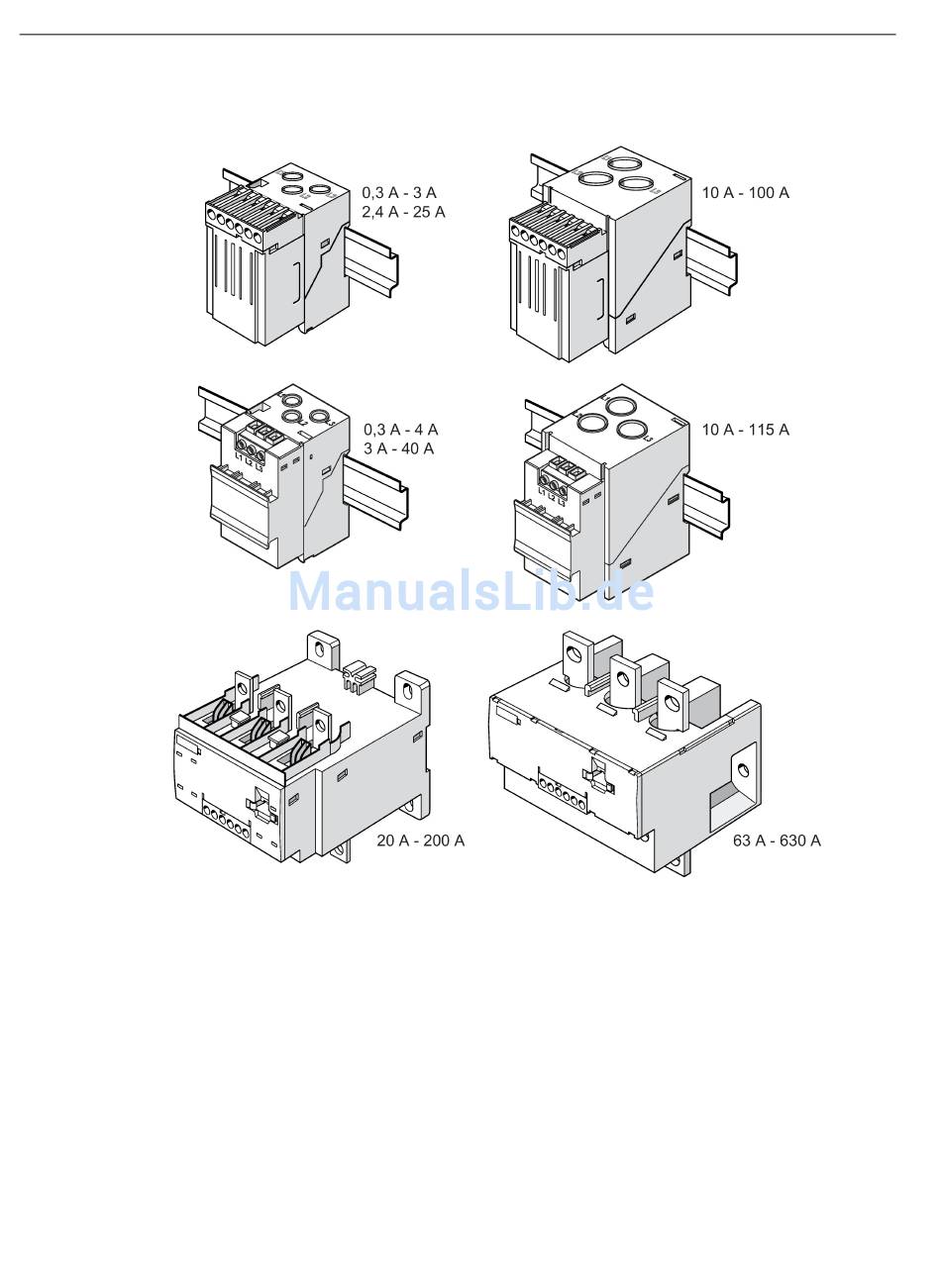

Das folgende Bild zeigt die verschiedenen Strom-/ Spannungserfassungsmodule:
Bild 8-31
Verdrahtung:
Die Strom-/ Spannungserfassungsmodule werden über ein Verbindungskabel mit dem
Grundgerät verbunden und durch dieses elektrisch versorgt.
Zur Berechnung bzw. Überwachung leistungsbezogener Messgrößen besitzen Strom- /
Spannungserfassungsmodule zusätzliche abnehmbare Klemmen, denen die Spannungen
aller drei Phasen des Hauptstromkreises zugeführt werden. Unter Verwendung eines
zusätzlichen 3-adrigen Kabels kann der Hauptstromkreis beispielsweise direkt von den
Schienenanschlüssen des Strom-/ Spannungserfassungsmoduls mit den Anschlussklemmen
der Spannungserfassung verbunden werden.
