4.5.4
Digitalmodul-Eingänge
Beschreibung
SIMOCODE pro besitzt zwei Funktionsbausteine "DM-Eingänge" mit jeweils vier binären,
gewurzelten Eingängen. Auf die Eingänge können Sie z. B. die Taster für eine Vor-Ort-
Steuerstelle verdrahten. Diese Signale können durch interne Verschaltung der Buchsen der
Funktionsbausteine "DM-Eingänge" in SIMOCODE pro weiterverarbeitet werden.
Hinweis
Die Funktionsbausteine "DM-Eingänge" können nur genutzt werden, wenn die
entsprechenden Digitalmodule (DM) bzw. ein Multifunktionsmodul (MM) angeschlossen und
in der Gerätekonfiguration projektiert sind!
Jeder Funktionsbaustein "DM-Eingänge" besteht aus:
● Eingangsklemmen
Eingang 1" bis "DM - Eingang 4"
● Buchsen im SIMOCODE pro, die mit beliebigen Steckern verknüpft werden können, z. B.
auf den Funktionsbaustein "Steuerstellen".
Insgesamt stehen zur Verfügung:
● Ein Funktionsbaustein "DM1-Eingänge" beim Multifunktionsmodul SIMOCODE pro S
● Zwei Funktionsbausteine "DM1-Eingänge" und "DM2-Eingänge" beim Grundgerät
SIMOCODE pro V.
Schema

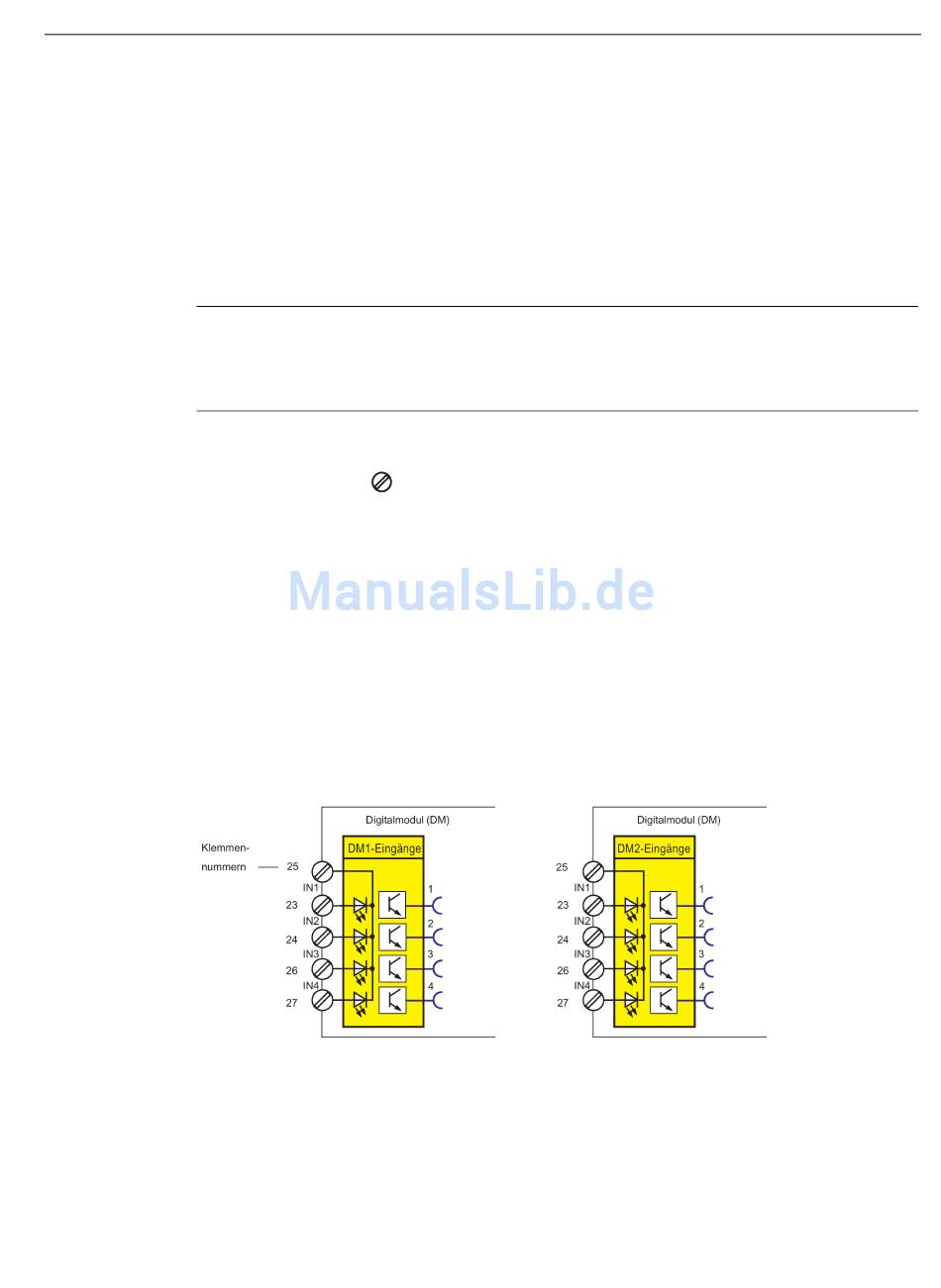

Folgendes Schema zeigt die Funktionsbausteine "DM1 / DM2-Eingänge":
Bild 4-64
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
, außen am Digitalmodul, korrespondierend zu den Buchsen "DM -
Schema Funktionsbausteine "DM1- / DM2-Eingänge"
Parameter
4.5 Eingänge
191
