Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.2 Verdrahten, Anschließen

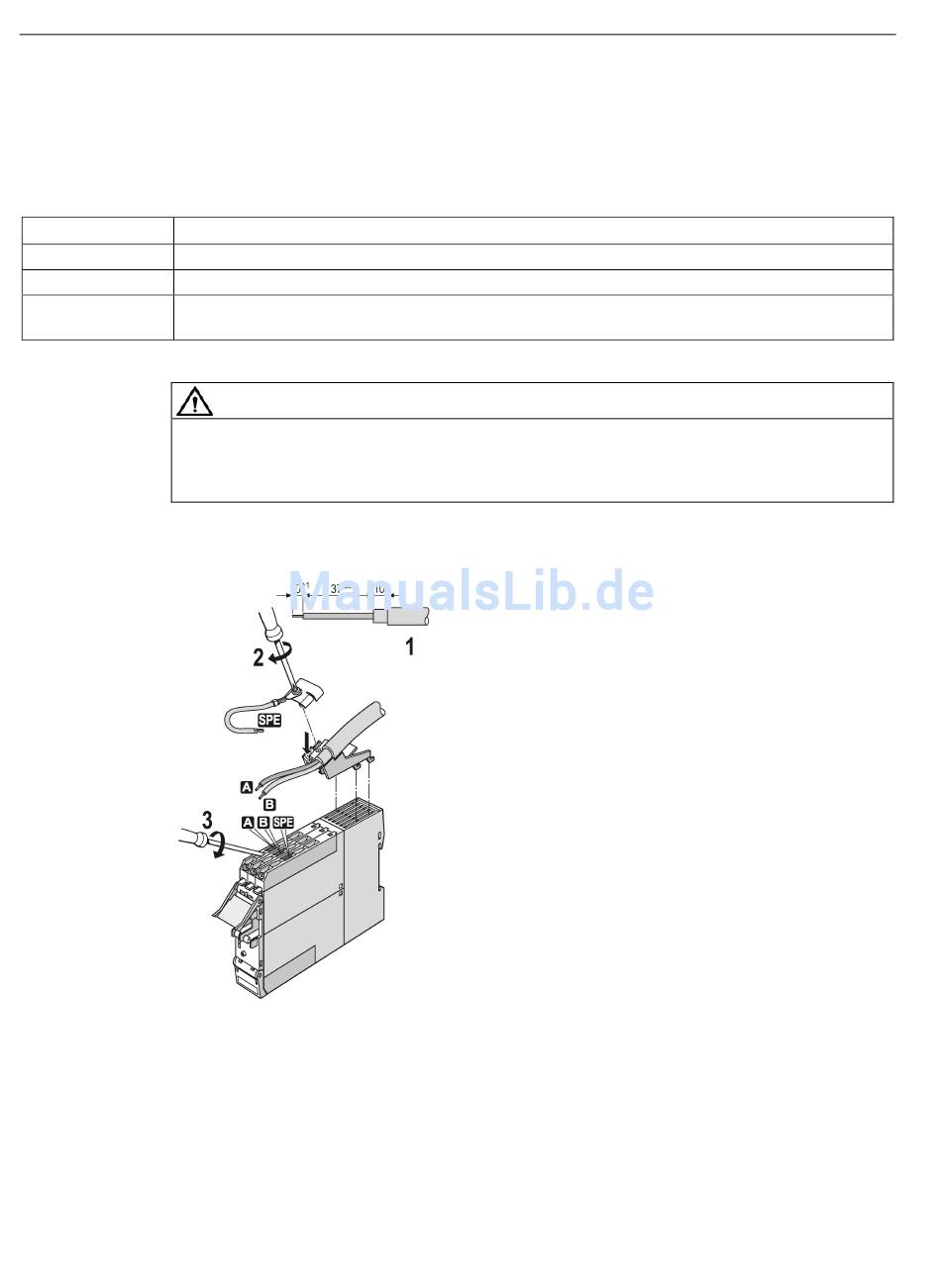

Schrittfolge Verdrahtung des PROFIBUS-Kabels bei Grundgeräten SIMOCODE pro S
Führen Sie folgende Schritte aus:
Tabelle 12- 9 Verdrahtung der abnehmbaren Klemmen bei Grundgeräten
Schritt
Beschreibung
1
Isolieren Sie das PROFIBUS-Kabel wie unten dargestellt ab.
2
Schrauben Sie das SPE-Kabel an die Busanschlussklemme wie unten dargestellt.
3
Schließen Sie die bei PROFIBUS-Kabel A und B und das SPE-Kabel wie unten dargestellt an die
Klemmen A, B und SPE an.
SPE-Anschluss
Schließen Sie die SPE-Leitung an die SPE-Klemme oder alternativ mit einem
Ringkabelschuh an die Busanschlussklemme an.
Bild 12-14
168
VORSICHT
Schrittfolge Verdrahtung des PROFIBUS-Kabels bei Grundgeräten SIMOCODE pro S
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
SIMOCODE pro
