Seite 1 ___________________ Einleitung ___________________ Kommunikation ___________________ Industrielle Schalttechnik Tabellen, Datensätze ___________________ Liste der Abkürzungen Motormanagement- und Steuergeräte SIMOCODE pro - Kommunikation Funktionshandbuch 05/2018 A5E40508495001A/RS-AB/002...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
Einbindung von SIMOCODE pro in das Automatisierungssystem (SPS) ......48 2.2.6 Einbindung von SIMOCODE pro V PN über GSD ..............51 2.2.7 Einbindung von SIMOCODE pro V PN in SIMATIC STEP 7 V5 über OM SIMOCODE pro ............................52 2.2.8 SIMOCODE pro V PN-Ports konfigurieren ................53 2.2.9...
Seite 4 2.4.6 Einrichten der IP-Adresse ....................114 2.4.7 Parametrierung des Geräts ....................117 2.4.8 Einbindung von SIMOCODE pro in das Automatisierungssystem (SPS)......118 2.4.9 Integration und Inbetriebnahme in Rockwell Studio 5000 ........... 119 2.4.10 Ethernet/IP Device Level Ring-Funktionalität ..............121 2.4.11 Web-Diagnose (Web-Server) ....................
Seite 5 Datensatz 131 - Basis-Geräteparameter 2 (Stecker binär) ..........259 3.4.2.12 Datensatz 132 - Erweiterte Geräteparameter 1 ..............263 3.4.2.13 Datensatz 133 - Erweiterte Geräteparameter 2 (Stecker binär) ........... 271 3.4.2.14 Datensatz 134 - Erweiterte Geräteparameter 1 ..............274 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 6 Statistical Data Object ......................338 3.6.9 Motor Parameter Object ....................... 340 3.6.10 TCP/IP Interface Object ....................... 342 3.6.11 Ethernet Link Object ......................343 Liste der Abkürzungen ......................... 345 Abkürzungsverzeichnis ......................345 Index ..............................347 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 7: Einleitung
Gültigkeitsbereich Das vorliegende Handbuch ist gültig für die angegebenen Komponenten des Systems SIMOCODE pro. Es enthält eine Beschreibung der Komponenten, die zum Zeitpunkt der Herausgabe des Handbuchs gültig sind. Wir behalten uns vor, neuen Komponenten und Komponenten mit neuem Ausgabestand eine Produktinformation mit aktuellen Informationen beizulegen.
Seite 8: Tabellen Für Verhalten Von Simocode Pro
Einleitung 1.1 Wichtige Hinweise Tabellen für Verhalten von SIMOCODE pro Bei SIMOCODE pro können für unterschiedliche Funktionen (z. B. Überlast) bestimmte Verhaltensweisen (Deaktiviert, Melden, Warnen, Abschalten) parametriert werden. Diese sind stets auch tabellarisch dargestellt: ● "X" = zutreffend ● "—" = nicht zutreffend ●...
Seite 9: Weitere Informationen
Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen. Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im Folgenden "Siemens") ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren. Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw.
Seite 10: Security-Hinweise
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 11: Aktuelle Informationen Zur Betriebssicherheit
Ihrer Anlage vornehmen können, ist es notwendig, dass Sie im Industry Newslettersystem (https://www.industry.siemens.com/newsletter) den entsprechenden Newsletter abonnieren. Melden Sie sich unter "Produkte & Lösungen" für folgende Newsletter an: • Control Components and System Engineering News • Safety Integrated Newsletter. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 12 Einleitung 1.3 Aktuelle Informationen zur Betriebssicherheit SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 13: Kommunikation
● PC mit Software SIMATIC powercontrol (Power management). DPV1-Slave Ein Slave, der am Bus PROFIBUS mit dem Protokoll PROFIBUS DP betrieben wird und sich nach der Norm EN 50 170, Volume 2, PROFIBUS, verhält, heißt DPV1-Slave. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 14: Simatic Pdm
Geräten (z. B. Messwertumformer, Regler, SIMOCODE) und zur Projektierung von Netzkonfigurationen und PC. SIMOCODE pro-S7-Slave SIMOCODE pro-S7-Slave ist ein voll in STEP7 integrierter Slave. Er ist eingebunden über OM SIMOCODE pro. Er unterstützt das S7-Modell (Diagnosealarme, Prozessalarme). Schreiben von Daten Schreiben von Daten heißt, dass Daten zum System SIMOCODE pro übertragen werden.
Seite 15: Datenübertragung
Kommunikation 2.1 Kommunikation PROFIBUS 2.1.2 Datenübertragung Möglichkeiten der Datenübertragung Folgendes Bild zeigt die Möglichkeiten der Datenübertragung: Bild 2-1 Möglichkeiten der Datenübertragung SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 16: Fehlersichere Datenübertragung Über Profibus / Profisafe
Prinzip der Kommunikation 2.1.3 Fehlersichere Datenübertragung über PROFIBUS / PROFIsafe SIMOCODE pro V unterstützt ab Erzeugnisstand *E07* in Verbindung mit einer fehlersicheren Steuerung (F-CPU) und dem SIMOCODE pro-Erweiterungsmodul DM-F PROFIsafe die fehlersichere Abschaltung von Motoren mittels Datenübertragung über das PROFIsafe-Profil.
Seite 17: Telegrammbeschreibung Und Datenzugriff
● Auf die Meldedaten an den Eingängen ● Auf die Steuerdaten an den Ausgängen. Bereits bei der Einbindung von SIMOCODE pro in das DP-Mastersystem wird die Länge der zyklisch übertragenen Daten festgelegt. Dies erfolgt durch die Auswahl des Basistyps, der die Struktur und Länge der zyklischen Daten festlegt.
Seite 18: Diagnosedaten Und Alarme
2.1.4.2 Diagnosedaten und Alarme Dagnosedaten und Alarme - Übersicht Die Diagnosedaten enthalten wichtige Informationen über den Zustand von SIMOCODE pro. Damit ist eine vereinfachte Fehlersuche möglich. Im Unterschied zu den zyklischen Daten werden die Diagnosedaten nur bei Änderung an die Masterbaugruppe übertragen.
Seite 19: Aufbau Der Slave-Diagnose
2.1 Kommunikation PROFIBUS 2.1.4.3 Aufbau der Slave-Diagnose Normdiagnose/Erweiterte Diagnose Bild 2-3 Aufbau der Slave-Diagnose Die maximale Länge des Diagnosetelegramms beträgt 62 Bytes. Stationsstatus - Definition Der Stationsstatus gibt einen Überblick über den Zustand eines DP-Slaves. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 20 (nicht von dem DP-Master, der anderen DP-Master auf den DP-Slave zugreifen. Die im Augenblick Zugriff auf den DP-Slave hat). PROFIBUS-Adresse des DP-Masters, der den DP-Slave parametriert hat, befindet sich im Diagnosebyte "Master-PROFIBUS-Adresse". SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 21: Herstellerkennung - Definition
Die Master-PROFIBUS-Adresse befindet sich im Byte 3 der Slave-Diagnose. Herstellerkennung - Definition In der Herstellerkennung ist ein Code hinterlegt, der den Typ des DP-Slave beschreibt. Tabelle 2- 6 Aufbau der Herstellerkennung Byte 4 Byte 5 Herstellerkennung für SIMOCODE pro SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 22 Aufbau der kennungsbezogenen Diagnose Statusmeldungen - Definition Die Statusmeldungen geben den detaillierten Status von SIMOCODE pro wieder. Falls SIMOCOCE pro hinter einem Y-Link (Baugruppe zum Anschluss von einkanaligen DP-Slaves an S7-400H) betrieben wird, wird auch der so genannte H-Status gemeldet (siehe Bild "Aufbau H-Status").
Seite 23 Kommunikation 2.1 Kommunikation PROFIBUS Statusmeldungen - Aufbau Die Statusmeldungen sind wie folgt aufgebaut: Bild 2-5 Aufbau Statusmeldungen Die detaillierten Meldungen finden Sie im Kapitel Detaillierte Meldungen der Slave-Diagnose (Seite 156). SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 24 Kommunikation 2.1 Kommunikation PROFIBUS Der H-Status ist wie folgt aufgebaut: Bild 2-6 Aufbau H-Status SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 25 Kommunikation 2.1 Kommunikation PROFIBUS Kanalbezogene Diagnose - Definition Die kanalbezogene Diagnose ist eine Detaillierung der kennungsbezogenen Diagnose. Sie gibt Auskunft über Gerätefehler von SIMOCODE pro. Kanalbezogene Diagnose - Aufbau Die kanalbezogene Diagnose ist wie folgt aufgebaut: Bild 2-7 Aufbau der kanalbezogenen Diagnose Der Block für die kanalbezogene Diagnose mit der Länge von 3 Bytes ist entweder gar nicht...
Seite 26 Kommunikation 2.1 Kommunikation PROFIBUS Alarme - Diagnosealarm Alarm-Quellen für Diagnosealarme sind Gerätefehler oder Parameterfehler. Sobald SIMOCODE pro einen Diagnosealarm stellt, wird in der SIMATIC-S7 der Diagnosealarm OB 82 gestartet. Diagnosealarm - Aufbau Der Diagnosealarm ist wie folgt aufgebaut: Bild 2-8 Aufbau Diagnosealarm Das Anfangs-Byte des Blocks für Diagnosealarme kann sich - abhängig von der Anzahl der...
Seite 27 Kommunikation 2.1 Kommunikation PROFIBUS Alarme - Prozessalarm Alarm-Quellen für Prozessalarme sind Prozess-Störungen, -Warnungen und -Meldungen. Sobald SIMOCODE pro einen Prozessalarm stellt, wird in der SIMATIC-S7 der Prozessalarm-OB 40 gestartet. Prozessalarm - Aufbau Der Prozessalarm ist wie folgt aufgebaut: Bild 2-9 Aufbau Prozessalarm Das Anfangs-Byte des Blocks für Prozessalarme kann sich - abhängig von der Anzahl der...
Seite 28: Einbindung Von Simocode Pro In Dp-Mastersysteme
2.1 Kommunikation PROFIBUS 2.1.5 Einbindung von SIMOCODE pro in DP-Mastersysteme 2.1.5.1 Slave-Betriebsarten Folgende Tabelle zeigt eine Übersicht der Slave-Betriebsarten, mit denen SIMOCODE pro am Master-Klasse 1 betrieben werden kann: Tabelle 2- 8 Slave-Betriebsarten von SIMOCODE pro SIMOCODE pro Master Klasse 1 eingebunden als DP-Master herstellerunabhängig,...
Seite 29: Simocode Pro Als Dpv1-Slave Über Gsd In Die Projektierungs-Software Einbinden
2.1 Kommunikation PROFIBUS 2.1.5.3 SIMOCODE pro als DPV1-Slave über GSD in die Projektierungs-Software einbinden SIMOCODE pro wird über die GSD-Datei als Normslave in Ihr System eingebunden. Die GSD-Datei können Sie unter GSD-Datei (https://www.siemens.de/profibus-gsd) (Schaltgeräte) downloaden. Folgende GSD-Dateien sind für SIMOCODE pro C verfügbar: ●...
Seite 30 Fügen Sie "SIMOCODE pro C". "SIMOCODE pro S" oder "SIMOCODE pro V" am PROFIBUS ein. Nur für SIMOCODE pro S und SIMOCODE pro V: SIMOCODE pro S und SIMOCODE pro V können in zwei Basistypen (Basistyp 1 oder Basistyp 2) eingebunden werden (siehe Kapitel Zyklische Daten (Seite 17)). Vorbelegung ist Basistyp 2.
Seite 31: Simocode Pro Als Simatic Pdm-Objekt (Dpv-1-Slave Über Gsd) In Step7-Hw Konfig Einbinden
PROFIBUS ein. Nur für SIMOCODE pro S und SIMOCODE pro V: SIMOCODE pro S und SIMOCODE pro V können in zwei Basistypen (Basistyp 1 oder Basistyp 2) eingebunden werden (siehe Kapitel Zyklische Daten (Seite 17)). Vorbelegung ist Basistyp 2. Soll "Basistyp 1" verwendet werden, löschen Sie das mit "Basistyp 2" vorbelegte Modul und fügen Sie stattdessen "Basistyp 1"...
Seite 32: Simocode Pro Als S7-Slave Über Om Simocode Pro Einbinden
Um SIMOCODE pro als S7-Slave einzubinden, navigieren Sie im Hardware-Katalog in das Verzeichnis "PROFIBUS DP → Schaltgeräte → Motormanagement System" Fügen Sie SIMOCODE pro C, SIMOCODE pro S, SIMOCODE pro V (Basistyp 1) oder SIMOCODE pro S, SIMOCODE pro V (Basistyp 2) am PROFIBUS ein.
Seite 33: Kompatibilität Von Simocode Pro S Und Simocode Pro V
SIMOCODE pro C-gsd-Datei mit unveränderter Funktion angesprochen werden. SIMOCODE pro C-Parametrierungen, die den Ausgang 3 des Grundgeräts benutzen, werden bei Verwendung von SIMOCODE pro S so umgestellt, dass der Ausgang 1 des Multifunktionsmoduls anstelle des Ausgangs 3 des Grundgeräts benutzt wird.
Seite 34: Diagnosedaten Auswerten
Diagnosedaten auswerten Abhängig davon, in welches DP-Mastersystem Sie SIMOCODE pro eingebunden haben und wie die Einbindung erfolgt ist (siehe Kapitel SIMOCODE pro als DPV1-Slave über GSD in die Projektierungs-Software einbinden (Seite 29)), erfolgt das Auslesen der Diagnosedaten auf unterschiedliche Weise.
Seite 35 DP-Alarm-Mode die Einbindung erfolgt ist. Die gerätespezifische Diagnose beinhaltet die Detailinformationen über Störungen, Warnungen und Meldungen, die vom Prozess über SIMOCODE pro erfasst werden, während über die kanalbezogene Diagnose Informationen über Störungen, die die Hardware des Geräts selbst betreffen, gemeldet werden.
Seite 36: Simocode Pro In Simatic S7 Mit Om Simocode Es Eingebunden
2.1.6.3 SIMOCODE pro in SIMATIC S7 mit OM SIMOCODE ES eingebunden Diagnosealarme/Prozessalarme Bei der Einbindung von SIMOCODE pro als S7-Slave werden die Diagnosedaten über Diagnosealarme und Prozessalarme übertragen und ausgewertet. DP-Master, die im DP-Modus "DPV1" betrieben werden (z. B. alle neueren SIMATIC S7-300/400-DP-Mastersysteme) Verhalten und Ablauf in STEP7: Bei jeder neuen Diagnose bei Gerätefehlern wird in der CPU ein Diagnosealarm (OB 82)
Seite 37: Datensätze
SIMOCODE pro möglich. Sie können diese Dienste nutzen, sofern Ihr DP-Master dies unterstützt. Eine Übersicht der von SIMOCODE pro zur Verfügung gestellten Datensätze finden Sie im Kapitel Datensätze PROFIBUS (Seite 160). Anders als beim Zugriff auf die zyklischen E/A-Daten müssen für den Zugriff auf die DPV1-Datensätze im Anwenderprogramm in der SPS spezielle Funktionsbausteine...
Seite 38: Parametrierung Über Profibus
Hinweis Für die Ausführung von Online-Funktionen über PROFIBUS DP, wie z. B. das Übertragen von SIMOCODE pro-Parametern, ist ein PC mit einem Systemanschluss für PROFIBUS (z. B. SIMATIC NET CP 5612 (PCI) oder CP 5622 (PCI-Express) erforderlich. Die o. g. Systemanschlüsse für PROFIBUS werden in Verbindung mit SIMOCODE ES Premium als Master-Klasse 2 betrieben und benutzen für die Kommunikation mit...
Seite 39: Simatic Pdm
SIMATIC PDM Mit der Standardversion von SIMATIC PDM (PDM Basic) steht Ihnen zur Parametrierung über PROFIBUS für SIMOCODE pro eine vergleichbare Funktionalität wie mit SIMOCODE ES Professional zur Verfügung. Mit der PDM-Option "Integration in STEP7" stehen zusätzlich folgende Funktionen zur Verfügung:...
Seite 40: Parameterdaten Im Anlauf
● in der Software SIMOCODE ES bei Einbindung von SIMOCODE pro in STEP7-HW Konfig als S7-Slave über OM SIMOCODE pro. Diese Möglichkeit steht für SIMOCODE pro C, SIMOCODE pro S und SIMOCODE pro V zur Verfügung. In den Objekteigenschaften des Steckplatzes 4 können Sie in der Lasche "Parameter" über die Schaltfläche die Software SIMOCODE ES zur komfortablen Erstellung der...
Seite 41: Kommunikation Profinet
Nutzdatenaustausch im zyklischen Betrieb. IO-Device Dezentral angeordnetes Feldgerät, das einem IO-Controller zugeordnet ist. Das Grundgerät SIMOCODE pro V PN stellt als Feldgeräte ein PROFINET-IO-Device dar. IP-Adresse Damit ein PROFINET-Gerät als Teilnehmer am Industrial Ethernet angesprochen werden kann, benötigt dieses Gerät zusätzlich eine im Netz eindeutige IP-Adresse. Die IP-Adresse besteht aus 4 Dezimalzahlen mit dem Wertebereich 0 bis 255.
Seite 42: Mac-Adresse
OPC UA Server Der OPC-Server bietet einem OPC-Client umfangreiche Funktionen an, um über Industrielle Netze zu kommunizieren. SIMOCODE pro V PN stellt über OPC UA umfangreiche Prozessdaten zur Verfügung. PROFINET Im Rahmen von Totally Integrated Automation (TIA) ist PROFINET die konsequente Fortführung von:...
Seite 43: Datensicherheit In Der Automatisierung
Bedrohungen in der Büroumgebung: ● Softwareviren und Softwarewürmer ● Trojaner ● unberechtigter Zugriff ● Passwort-Phishing. Beim Passwort-Phishing wird per Mail versucht, durch Vortäuschen einer bestimmten Identität den Empfänger zur Herausgabe von Zugangsdaten und Passwörtern zu bewegen. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 44: Schutzmaßnahmen
Standards in Ihrem Unternehmen mit der PROFINET Security Guideline. Diese Richtlinien finden Sie unter Downloads auf der Homepage der PROFIBUS & PROFINET-Nutzerorganisation: PI - PROFIBUS & PROFINET International Home (http://www.profibus.com). Security-Hinweise Siehe Security-Hinweise (Seite 10). SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 45: Datenübertragung
4 Kommunikation zwischen PC-Parametriersoftware SIMOCODE und SIMOCODE pro über die SIMOCODE pro-Systemschnittstelle (Punkt-zu-Punkt über RS 232 oder USB) 5 Kommunikation zwischen PC oder HMI mit OPC UA Client und SIMOCODE pro über Ethernet/OPC UA 6 Kommunikation zwischen PC mit Web Browser und SIMOCODE pro über TCP/IP und...
Seite 46: Kommunikation Über Profinet Io
Kommunikation 2.2 Kommunikation PROFINET 2.2.4 Kommunikation über PROFINET IO SIMOCODE pro V PN bietet Kommunikationsfunktionen über PROFINET IO mit folgenden Eigenschaften: ● Integrierter Switch mit 2 Ports Durch den integrierten 2-Port-Switch ist der Aufbau von PROFINET-Linien- und Ringstrukturen ohne zusätzliche Switches möglich.
Seite 47: Profienergy-Unterstützung
Voraussetzung für ein herstellerunabhängiges, allgemein verwendbares System, um einzelne Verbraucher oder ganze Produktionseinheiten, flexibel, kurzfristig und intelligent abzuschalten. SIMOCODE pro V PN unterstützt die im Protokoll definierten Funktionen als ein Schaltgerät mit schaltender und messender Funktion. Weiterführende Informationen finden Sie im Systemhandbuch "SIMATIC PROFINET Systembeschreibung"...
Seite 48: Einbindung Von Simocode Pro In Das Automatisierungssystem (Sps)
E/A-Konfigurationen SIMOCODE pro V PN unterstützt mehrere E/A-Konfigurationen, mit denen Struktur und Länge der zyklisch zwischen dem IO Controller (SPS) und dem IO Device (SIMOCODE pro) ausgetauschten E/A Daten festgelegt wird. Bei SIMOCODE pro werden diese Konfigurationen als Basistypen bezeichnet.
Seite 49 Kommunikation 2.2 Kommunikation PROFINET ● Basistyp 3, 6 Bytes Bild 2-13 Zyklische Daten an SIMOCODE pro, Basistyp 3, 6 Bytes ● PROFIsafe, 1 F-DO Fest den fehlersicheren Relais-Freigabekreisen des DM-F PROFIsafe zugeordnet, Länge 5 Byte. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 50 2.2 Kommunikation PROFINET Zyklische Daten von SIMOCODE pro V (PN) ● Basistyp 1, 10 Bytes Bild 2-14 Zyklische Daten von SIMOCODE pro, Basistyp 1, 10 Bytes ● Basistyp 2, 4 Bytes Bild 2-15 Zyklische Daten von SIMOCODE pro, Basistyp 2, 4 Bytes...
Seite 51: Einbindung Von Simocode Pro V Pn Über Gsd
Automatisierungssystems (z. B. STEP 7 HW-Konfig) ein. Die GSD steht unter folgendem Link zum Download zur Verfügung: PROFINET GSD (https://www.siemens.de/profinet-gsd) Nach der Installation der GSD finden Sie SIMOCODE pro V PN im HW-Katalog von STEP7 V5 unter "HW-Katalog → Weitere Feldgeräte → PROFINET IO → Switching Devices →...
Seite 52: Einbindung Von Simocode Pro V Pn In Simatic Step 7 V5 Über Om Simocode Pro
Einbindung von SIMOCODE pro V PN in SIMATIC STEP 7 V5 über OM SIMOCODE pro Einbindung von SIMOCODE pro V PN in SIMATIC STEP 7 V5 über OM SIMOCODE pro Neben der Einbindung über GSD besteht für SIMATIC S7 Steuerungen von Siemens die Möglichkeit, SIMOCODE pro V PN in STEP 7 V5 mithilfe der Software "Objektmanager (OM)
Seite 53: Simocode Pro V Pn-Ports Konfigurieren
SIMOCODE pro V PN-Ports konfigurieren Projektieren der Ports SIMOCODE pro V PN verfügt auf der Frontseite über zwei RJ45-Ports, die mit 1 und 2 beschriftet sind. Im Projektierungswerkzeug des Automatisierungssystems (z. B. STEP 7 HW-Konfig) werden die Einstellungen zu Topologie, Diagnose sowie weiterer Optionen der beiden Ports X1P1 und X1P2 festgelegt.
Seite 54: Projektierung Weiterer Eigenschaften Von Simocode Pro V Pn Als Io-Device
Kommunikation 2.2 Kommunikation PROFINET 2.2.9 Projektierung weiterer Eigenschaften von SIMOCODE pro V PN als IO-Device Gerätename und IP-Parameter Voraussetzung für die PROFINET IO-Kommunikation ist Einstellung und Projektierung des IO-Device-Gerätenamens und der IP-Parameter. Die Zuweisung des Gerätenamens und der IP-Parameter kann auf verschiedenen Wegen erfolgen: ●...
Seite 55 Gerätename "Motor-1" wird mit SIMOCODE ES projektiert und über die Systemschnittstelle / PROFINET in das Gerät übertragen b) Gerätename und IP-Parameter werden mit SIMOCODE ES projektiert und über die Systemschnittstelle / PROFINET in das Gerät übertragen SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 56 Neuanlauf der Kommunikationsschnittstelle Jede Änderung der IP-Parameter mit SIMOCODE ES über den Dialog "PROFINET-Parameter" erfordert einen Neuanlauf der Kommunikationsschnittstelle. Durch den Neuanlauf der Kommunikationsschnittstelle werden alle Ethernet- und PROFINET-Verbindungen unterbrochen und wieder neu aufgebaut. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 57: Identifikationsdaten Für Profinet Io
● Auffinden von Hardware-Änderungen einer Anlage ● Beheben von Fehlern in einer Anlage. Mit den Identifikationsdaten kann SIMOCODE pro V PN online eindeutig identifiziert werden. Die Identifikationsdaten können mit dem Projektierungswerkzeug des Automatisierungssystems (z. B. STEP 7) und mit SIMOCODE ES editiert und zum Gerät übertragen oder online aus dem Gerät ausgelesen werden.
Seite 58: Shared Device
PN-IO Devices festgelegt. Insbesondere erfolgt die Zuordnung der MRP- Domain sowie die Festlegung der Rolle, die im MRP vom Gerät übernommen wird. SIMOCODE pro V PN unterstützt Ringredundanz in der Rolle als Client. Informationsmaterial zur Medienredundanz Nützliche Informationen zum Thema "Ringredundanz mit dem Media Redundancy Protocol (MRP) finden Sie auch unter Ringredundanz mit dem Media Redundancy Protocol (MRP) (https://support.industry.siemens.com/cs/ww/de/view/109739614).
Seite 59: Systemredundanz
über eine beliebige topologische Verschaltung aufgebaut werden - an der Topologie einer Anlage lässt sich also nicht erkennen, ob SIMOCODE pro PN systemredundant angebunden ist. Neben dem systemredundanten Betrieb lässt sich SIMOCODE pro V PN an H-CPUs auch als so genanntes "einseitiges IO-Device" betreiben. Dabei baut nur eine der beiden CPUs eine Kommunikationsverbindung zum IO-Device auf.
Seite 60: Pn/Io Mit Einseitiger Peripherie
① S7-400H-System ② SCALANCE (z. B. X400) ③ SIMOCODE pro als redundantes IO-Device ④ SIMOCODE pro als einseitiges IO-Device Maximale Anzahl von IO-Devices Sie können an den beiden integrierten PN/IO-Schnittstellen insgesamt maximal 256 IO-Devices anschließen. Die Stations-Nummern liegen zwischen 1 und 256 und müssen über beide PN/IO-Schnittstellen eindeutig sein, d.
Seite 61 5. Kopieren Sie die angelegte Station: Markieren Sie dazu die Station und wählen Sie anschließend nacheinander Bearbeiten → Kopieren und Bearbeiten → Einfügen. 6. Projektieren Sie SIMOCODE pro V PN als redundantes IO Device, indem Sie die IO-Devices wie gewohnt auf eines der beiden IO-Systeme ziehen. Die Baugruppen werden standardmäßig redundant (mit beiden PROFINET-Strängen) angebunden.
Seite 62 Um SIMOCODE pro V PN als einseitige Peripherie anzubinden, haben sie zwei Möglichkeiten: ● Projektieren Sie einen SIMOCODE pro V PN als redundantes IO-Device wie oben beschrieben und navigieren Sie ins Register "Redundanz" der Baugruppeneigenschaften. Dort haben Sie über die Kontrollkästchen die Möglichkeit, das IO-Device nur einem IO-System und damit einer CPU zuzuordnen.
Seite 63 Bei Verwendung der Funktion Shared Device steht die Funktion Systemredundanz nicht zur Verfügung. Hinweis Erzeugnisstand Grundgerät SIMOCODE pro V PN Systemredundanz wird von SIMOCODE pro V PN ab Erzeugnisstand *E05*, Firmware-Version V1.2 unterstützt. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 64: Mögliche Topologien
SCALANCE X400 (einseitige Peripherie) ③ SIMOCODE pro V PN (einseitige/systemredundante Peripherie) ④ SIMOCODE pro V PN (MRP, einseitige/systemredundante Peripherie) Hinweis Ansprechüberwachungszeit der IO-Devices Die RT-Kommunikation wird unterbrochen (Stationsausfall), wenn die Rekonfigurationszeit des Rings größer als die gewählte Ansprechüberwachungszeit der IO-Devices ist.
Seite 65: Diagnose
Programmteil auf (z. B. bei SIMATIC S7: Organisationsbaustein OB 82 für den Diagnosealarm) auf. SIMOCODE pro V PN stellt die Diagnose als Kanaldiagnose-Datensätze zur Verfügung. Kanaldiagnose-Datensätze werden als Alarm generiert bei ● Ausgewählten Meldungen (siehe Kapitel Datensatz 92 - Gerätediagnose (Seite 238), Spalte PNIO-Diagnose, Kennzeichnung mit "1")
Seite 66 Diagnose mit STEP 7 HW Konfig In der Online-Darstellung von STEP 7 HW Konfig kann nach Auswahl der entsprechenden Baugruppe (hier: SIMOCODE pro V PN) der Zustand der Baugruppe mit der Funktion "Baugruppenzustand" ermittelt werden. Folgende Zustände werden in der Übersicht dargestellt: Tabelle 2- 12 Baugruppenzustände bei Diagnose mit STEP 7 HW Konfig...
Seite 67 STEP 7-Anwenderprogramm". Auswertung von Diagnosealarmen mit dem SFB 54 "RALRM" im OB 82 SIMOCODE pro V PN als diagnosefähiges IO-Device erkennt sowohl interne Störungen (z. B. von Hardware-Komponenten) als auch den Motorabzweig betreffende Ereignisse und erzeugt einen Diagnosealarm, auf den Sie mithilfe eines Alarm-OBs reagieren können.
Seite 68 Mit dem SFB 52 "RDREC" lesen Sie den Datensatz mit der Nummer INDEX von dem mittels ID adressierten SIMOCODE pro V PN IO Device. ID beinhaltet die logische Adresse, mit der SIMOCODE pro V PN in STEP 7 HW-Konfig projektiert wurde.
Seite 69: Übersicht Der Diagnosedatensätze
Informationen dazu finden Sie im Kapitel 5 des Programmierhandbuchs "PROFINET IO - Von PROFIBUS DP nach PROFINET IO" (https://support.automation.siemens.com/WW/view/de/19289930). Diagnoseinformationen von SIMOCODE pro V PN werden auf der Adressierungsebene ausgewertet - für den Slot (Steckplatz). Übersicht der Diagnosedatensätze Tabelle 2- 14 Diagnosedatensätze auf Steckplatzebene Diagnosedatensatz-Nr.
Seite 70 Anzahl der Bytes für die Datenfelder "BlockType" und "BlockLength", die jeweils eine Länge von 2 Byte haben. Datenblock "BlockVersion" Tabelle 2- 17 Datenblock "BlockVersion" BlockVersion Wert Bedeutung BlockVersionHigh 0x01 erster Wert der Versionsnummer, 0x01 BlockVersionLow 0x01 Versionsnummer, bei SIMOCODE pro immer 0x01 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 71 Kommunikation 2.2 Kommunikation PROFINET Datenblock "API" API (Application Process Identifier): SIMOCODE pro benutzt die Standard-API 0. Datenblöcke "SlotNumber", "SubslotNumber" SIMOCODE pro V PN ist als kompaktes PROFINET IO-Device mit folgender Struktur aufgebaut: Tabelle 2- 18 Datenblöcke "SlotNumber", "SubslotNumber" Bezeichnung SlotNumber...
Seite 72 Auswertung von Diagnosealarmen mit SFB54 im OB82 Datensatzlesen mit SFB52 Wartungsbedarf steht nicht Auswertung von Diagnosealarmen mit mehr an SFB54 im OB82 Wartungsbedarf steht nicht mehr an - alle anderen stehen weiterhin an SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 73 Auswertung von Diagnosealarmen mit SFB54 im OB82 Gehendes Ereignis, aber weitere Ereignisse verbleiben Datenblock "ChannelProperties.Direction (Bit 13 - 15)" Tabelle 2- 24 ChannelProperties.Direction (Bit 13 - 15) Wert Bedeutung Herstellerspezifisch Input Output Input/Output 100 - 111 Reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 74 Überlast + Phasenausfall 0x1024 Thermistor Überlast 0x1025 Thermistor Kurzschluss 0x1026 Thermistor Drahtbruch 0x1027 Interner Erdschluss 0x1028 EM/EM+ Externer Erdschluss 0x1029 EM+ Drahtbruch 0x1030 TM2 Out of Range 0x102A EM+ Kurzschluss 0x102B TM1 Auslöseschwelle T> SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 75 1) Eine weitere Detaillierung der Fehlerursache ist durch Lesen des Datensatzes 92 "Gerätediagnose" möglich. Datenblock "User Structure Identifier (USI)" Tabelle 2- 26 User Structure Identifier (USI) Bedeutung 0x0000 - 0x7FFF Herstellerspezifische Diagnose 0x8000 Kanaldiagnose 0x8002 Erweiterte Kanaldiagnose 0x9000 - 0x9FFF Profilspezifisch SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 76: Beispiel Zu Den Diagnosedatensätzen
0x0001: Steckplatz 1 - E/A-Baugruppe SubslotNumber 0x0001: Substeckplatz 1 ChannelNumber 0x8000: Submodul ChannelProperties 0x0800: anstehende Diagnose USI (User Structure Identifier) 0x8000: Kanaldiagnose ChannelNumber 0x0000: bei SIMOCODE immer 0 ChannelProperties 0x6804: anstehende Diagnose ChannelErrorType 0x1000: Ausführung Ein-Befehl SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 77: Datensätze
ID beinhaltet die logische Adresse, mit SIMOCODE pro V PN in STEP 7 HW-Konfig projektiert wurde. Beispiel: SIMOCODE pro V PN wurde in STEP 7 HW Konfig mit Basistyp 2 (E-Adresse 0 / A-Adresse 0) projektiert. Sie wollen den Datensatz 94 - Messwerte lesen.
Seite 78: Profienergy
Verbraucher oder ganze Produktionseinheiten, flexibel, kurzfristig und intelligent abzuschalten. PROFIenergy - Unterstützte Funktionen SIMOCODE pro V PN unterstützt mit dem PROFIenergy-Datensatz Index 0x80A0 folgende PROFIenergy-Funktionen der Geräteklasse Typ 3 "Schaltende und messende Geräte ohne eigene Energiespar-Level": Tabelle 2- 28 PROFIenergy - Unterstützte Funktionen...
Seite 79 2.2 Kommunikation PROFINET Minimale Pausenzeit Mit dem Kommando "Start_Pause" wird eine Pausenzeit übergeben. SIMOCODE pro V PN führt dieses Kommando aus, sofern die Pausenzeit größer als die im Gerät projektierte minimale Pausenzeit ist. Die Projektierung der minimalen Pausenzeit des Motors erfolgt mit der Software SIMOCODE ES unter "PROFIenergy".
Seite 80: Funktionsbausteine Für Simatic S7
Kommunikation 2.2 Kommunikation PROFINET Funktionsbausteine für SIMATIC S7 Im Internet Serviceportal der Siemens AG, Industry Automation und Drives Technologies ist die Applikationsbeschreibung "Energiesparen mit SIMATIC S7 und ET200 S" (http://support.automation.siemens.com/WW/view/de/41986454) verfügbar, die auch ein Beispielprogramm zur Nutzung der PROFIenergy-Funktionen beinhaltet. Sie können die Bausteine aus dem Beispiel auch zur Nutzung der PROFIenergy-Funktionen in Verbindung mit SIMOCODE pro V PN benutzen.
Seite 81: Weitere Kommunikationsfunktionen Über Ethernet
Namen OPC Unified Architecture definiert, welche eine einheitliche Basis für den Informationsaustausch zwischen Komponenten und Systemen bietet. OPC UA wird auch als IEC 62541-Standard verfügbar sein und bildet damit auch die Basis für andere internationale Standards. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 82: Projektierung Des Simocode Pro V Pn Opc Ua Servers - Voraussetzungen
Applikationsebene. Bild 2-23 Prinzipdarstellung OPC UA Projektierung des SIMOCODE pro V PN OPC UA Servers - Voraussetzungen OPC UA Server aktivieren In der Default-Einstellung ist der OPC UA Server nicht aktiv. Zur Aktivierung muss der Parameter "PROFINET-Parameter → OPC UA Server aktiviert" gesetzt sein.
Seite 83 Die IP-Parameter, bestehend aus IP-Adresse, Subnetzmaske und Netzübergang (Router) können mit SIMOCODE ES projektiert und in das Gerät übertragen werden. Falls SIMOCODE pro V PN diese Parameter nicht auf einem anderen Weg bezieht (z. B. vom Controller über PROFINET IO), muss unter "PROFINET-Parameter → IP-Parameter"...
Seite 84 – None – Sign&Encrypt. Erläuterung der Sicherheitseinstellungen: Folgende Tabelle zeigt die von dem SIMOCODE pro V PN-OPC UA-Server unterstützten Sicherheitsfunktionen, die in der Verbindungsprojektierung des OPC UA-Clients eingestellt werden müssen: Tabelle 2- 30 Sicherheitsfunktionen, die in der Verbindungsprojektierung des OPC UA-Clients eingestellt werden müssen...
Seite 85 2.2 Kommunikation PROFINET Zugriff auf SIMOCODE pro V PN-OPC UA-Variablen Der in SIMOCODE pro V PN integrierte OPC UA-Server stellt in seinem Adressraum folgende strukturierten Objekte zur Verfügung, auf die der Client lesend und zum Teil schreibend zugreifen kann. Voraussetzung für den schreibenden Zugriff ist eine gesicherte Verbindung mit Security Policy "Basic128Rsa15"...
Seite 86: Projektierung Der Opc Ua-Steuer- Und Meldedaten Mit Simocode Es
2.2 Kommunikation PROFINET Projektierung der OPC UA-Steuer- und Meldedaten mit SIMOCODE ES OPC UA Steuern Die Zuordnung der Bit-Informationen, die über OPC UA Steuern an SIMOCODE pro übertragen werden sollen, erfolgt ebenfalls durch die Projektierung mit SIMOCODE ES. OPC UA-Variablen (write): ●...
Seite 87 Schreibender Zugriff ist nur möglich, wenn eine gesicherte Verbindung mit Security policy "Basic128Rsa15" und mit Message security mode "SignAndEncrypt" verwendet wird. Hinweis Tippbetrieb Verwenden Sie bei der Motorsteuerung mit OPC UA nicht die Betriebsart "Tippbetrieb"! SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 88: Verbindungsüberwachung
OPC UA Clients eingestellt und liegt im Bereich von 10 s bis 100 s. Bricht die OPC UA-Verbindung ab, werden erst nach Ablauf dieser Zeit die von diesem OPC-Client gesetzten OPC UA Steuern-Variablen in SIMOCODE pro gelöscht. In SIMOCODE pro wird keine Störung ausgelöst.
Seite 89 Projektierung mit SIMOCODE ES. OPC UA-Variablen (read): ● Meldedaten Byte 0, Bit 0-7 ● Meldedaten Byte 1, Bit 0-7 Daten von SIMOCODE PRO V PN: Bild 2-27 Funktionsbausteine OPC UA Melden 0, 1 Beispiel: Die Rückmeldungen des Schaltzustandes des Motors werden über OPC UA an den Client...
Seite 90 Kommunikation 2.2 Kommunikation PROFINET Bild 2-29 Darstellung im Objektverzeichnis des SIMOCODE pro V PN-OPC UA-Servers (siehe auch Tabelle unten) Projektierung OPC UA Melden in SIMOCODE ES Darstellung im Objektverzeichnis des SIMOCODE pro V PN-OPC UA-Servers OPC UA Melden - Bit 0.0: "Status Ein<"...
Seite 91: Web-Diagnose (Web-Server)
PROFINET-Verbindungen unterbrochen und wieder neu aufgebaut. Einstellung der IP-Parameter: Damit eine Verbindung über Web aufgebaut werden kann, muss SIMOCODE pro V PN über gültige IP-Parameter verfügen. Wie Sie diese Einstellungen vornehmen, erfahren Sie im Kapitel Projektierung weiterer Eigenschaften von SIMOCODE pro V PN als IO-Device (Seite 54).
Seite 92 Die Steuerung über Web benutzt die SIMOCODE pro-Steuerstelle PC/OPC UA [BuB], für die dann die projektierten Bedienfreigaben wirksam sind. Webbrowser Für den Zugriff auf die HTML−Seiten im SIMOCODE pro V PN benötigen Sie einen Webbrowser. Folgende Webbrowser sind u. a. für die Kommunikation mit SIMOCODE pro geeignet: ●...
Seite 93 Damit der Webbrowser über eine https-Verbindung auf den Web-Server zugreifen kann, findet ein gegenseitiger Austausch von Zertifikaten statt. Bei jeder Änderung der SIMOCODE pro V PN IP-Adresse wird zu diesem Zweck ein eindeutiges Zertifikat mit einer Gültigkeit von fünf Jahren erzeugt.
Seite 94 Uhrzeit angezeigt. Zusätzlich werden auch die Meldungen "Uhr gestellt (NTP)" und "Uhr synchronisiert (NTP)" angezeigt. Hinweis Zugriff über OPC UA Eine gültige Uhrzeit ist die Voraussetzung für die Nutzung der OPC-UA Security Mode "Sign" und "SignAndEncrypt". SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 95: Simple Network Management Protocol (Snmp)
Simple Network Management Protocol (SNMP) SNMP ist ein Netzwerkprotokoll zur Überwachung und Steuerung von Netzwerkelementen (z. B. Switches). SIMOCODE pro V PN unterstützt den Ethernet-Service SNMP. Es wird MIB-2 (RFC1213) unterstützt. R/W-Objekte sind mit SNMP-Tools änderbar und werden im Grundgerät gespeichert.
Seite 96: Kommunikation Modbus
Slave-Adresse und nur diese Slave-Adresse antwortet auf den Befehl (Ausnahme: Broadcast Telegramme auf Slave-Adresse 0, die nicht von den Slaves quittiert werden). 2.3.1.2 Unterstützte Kommunikationsgeschwindigkeiten bei Modbus RTU SIMOCODE pro unterstützt im Modbus RTU-Betrieb folgende Übertragungsgeschwindigkeiten: ● 300 Baud ● 600 Baud ●...
Seite 97: Zuordnung Simocode-Daten Zu Modbus-Adressen Bei Modbus Rtu
Daten linear mittels Modbus-Protokoll übertragen Der Master ist ein Automatisierungssystem (PLC). Der Slave ist ein SIMOCODE pro-Gerät. Der Master hat bei der Datenübertragung die Initiative. SIMOCODE pro arbeitet als Slave und liefert die entsprechenden Rückmeldungen auf die durch den Master abgerufenen Bits/Register bzw.
Seite 98: Möglichkeiten Der Modbus-Rtu-Datenübertragung
● DATA = Telegrammdaten: Vom Funktionscode abhängige Verwaltungs- und Nettodaten. Bei der Datenübertragung der Registerdaten werden gemäß Modbus-Spezifikation immer zuerst das High-Byte, gefolgt vom Low-Byte übertragen. ● CRC-CHECK = Telegramm-Prüfsumme: Den Telegrammabschluss bildet die zwei Byte lange CRC-16-Prüfsumme, SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 99: Telegrammende
Telegrammaufbau festgelegt. Übersicht der Funktionscodes Nachstehende Tabelle zeigt eine Übersicht der unterstützten Funktionscodes. Welche davon von SIMOCODE pro unterstützt werden, ist von der Startadresse abhängig (siehe Kapitel Datentabellen Modbus RTU (Seite 286)). Tabelle 2- 33 Übersicht der Funktionscodes Funktionscode (dezimal/hexadezimal) Bezeichnung lt.
Seite 100: Zugriff Auf Speicherbereiche
Kommunikation 2.3 Kommunikation Modbus Zugriff auf Speicherbereiche In SIMOCODE pro werden lediglich zwei Speicherbereiche verwendet; jeweils einer für die Adressierung der Bit-Informationen und der Register-Informationen. Damit greifen die Funktionscodes für Bitinformationen (01, 02, 05, 15) immer auf den Bit-Speicherbereich zu. Die Funktionscodes für Registerinformationen (03, 04, 06, 16, 23) greifen immer auf den Register-Speicherbereich zu.
Seite 101 Anzahl Bytes n Bit Status 1 Byte 1 Byte 1 Byte n Byte 2 Byte Beispiel Einlesen der SIMOCODE pro-Gerätestati von Slave Nummer 16. Die Gerätestati starten ab Offset 0x1C08 und umfassen 16 bit. Anforderungstelegramm Slave-Adresse Funktionscode Startadresse Anzahl Bits 1 Byte...
Seite 102 Funktionscodes 03 - Read Holding Registers und 04 - Read Input Registers Funktion Diese Funktion ermöglicht das Lesen von Registern aus dem SIMOCODE pro-Register- Speicherbereich durch das MODBUS-Master-System. Die Funktionscodes 03 und 04 verhalten sich dabei gleichwertig und liefern eine identische Rückmeldung.
Seite 103 2.3 Kommunikation Modbus Funktionscode 05 - Write Single Coil Funktion Diese Funktion ermöglicht das Schreiben eines einzelnen Bits aus dem SIMOCODE pro-Bit- Speicherbereich durch das Modbus-Master-System. Als Startadresse wird eine gültige Adresse aus dem Bit-Speicherbereich erwartet. Die ausgewählte Adresse muss als schreibbar gekennzeichnet sein (siehe Tabellen im Kapitel Datentabellen Modbus RTU (Seite 286), Spalte "Zugriff").
Seite 104 Funktionscode 06 - Write Single Register Funktion Diese Funktion ermöglicht das Schreiben eines einzelnen Registers aus dem SIMOCODE pro-Register-Speicherbereich durch das Modbus-Master-System. Als Startadresse wird eine gültige Adresse aus dem Register-Speicherbereich erwartet. Die ausgewählte Adresse muss als schreibbar gekennzeichnet sein (siehe Tabellen im Kapitel Datentabellen Modbus RTU (Seite 286), Spalte "Zugriff").
Seite 105 2.3 Kommunikation Modbus Funktionscode 15 - Write Multiple Coils Funktion Diese Funktion ermöglicht das Schreiben von mehreren Bits aus dem SIMOCODE pro-Bit- Speicherbereich durch das Modbus-Master-System. Als Startadresse wird eine gültige Adresse aus dem Bit-Speicherbereich erwartet. Die ausgewählte Adresse muss als schreibbar gekennzeichnet sein (siehe Tabellen im Kapitel Datentabellen Modbus RTU (Seite 286), Spalte "Zugriff").
Seite 106 2 Byte Beispiel Der als Doppelwort hinterlegte Motornennstrom des SIMOCODE pro mit der Slave- Adresse 16 soll via Modbus geändert werden. Hierzu soll der neue Motornennstrom von 10 A in das Gerät geschrieben werden. Der erwartete Wert ist der Motornennstrom in der Einheit 10 mA, d.
Seite 107 Nx2 Bytes 2 Byte Beispiel Schreiben der Ausgänge und Rücklesen der Eingangssignale des SIMOCODE pro-Geräts. Hierzu soll ein Register 0x0000 im Bereich PAA (Prozessabbild der Ausgänge) geschrieben werden und gleichzeitig 4 Register ab 0x0400 im Bereich PAE (Prozessabbild der Eingänge) gelesen werden.
Seite 108 Das Schreiben von Parameterwerten verursacht im SIMOCODE eine Laufzeit fürs Schreiben der Parameter in den internen Speicher, während dieser SIMOCODE nicht auf eine Kommunikationsanforderung reagieren kann bzw. den Befehl "Read/Write Multiple Registers" nicht zu Ende führen kann. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 109: Funktion
ASCII String Verpflichtend FW-Ausgabestand Vx.x ASCII String Verpflichtend Software-Revision Internet-Adresse des Gerätespezifisch ASCII String Optional Herstellers Gerätefamilie Gerätespezifisch ASCII String Optional Geräte-Subfamilie Gerätespezifisch ASCII String Optional Name des Anwenders Gerätespezifisch ASCII String Optional SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 110: Fehlercodes Modbus Rtu
Illegal function Unzulässiger Der angeforderte Funktionscode wird nicht unterstützt. Er ist nicht in der Funktionscode Liste der Funktionscodes, die von SIMOCODE pro unterstützt werden (siehe Funktionscodes Modbus RTU (Seite 99)). Illegal data Unzulässige Bit- Die Adresse existiert nicht. Für Funktionen, die mit einem Adressbereich address bzw.
Seite 111: Kommunikation Ethernet/Ip
4 Dezimalzahlen mit dem Wertebereich 0 bis 255. Die Dezimalzahlen sind durch einen Punkt voneinander getrennt. Die IP-Adresse setzt sich zusammen aus ● Der Adresse des (Sub-) Netzes und ● Der Adresse des Teilnehmers (im Allgemeinen auch Host oder Netzknoten genannt). SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 112 EtherNet/IP-Geräte erzeugen oder verbrauchen Daten normalerweise auf Grundlage eines RPI-Werts (Requested Packet Interval). Erzeugergeräte senden Datenpakete zu einem vorbestimmten Zeitintervall auf Basis des RPI und Verbrauchergeräte warten zu einem gegebenen RPI auf ein Datenpaket. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 113: Datensicherheit In Der Automatisierung
Siehe Datensicherheit in der Automatisierung (Seite 43). 2.4.4 Datenübertragung Kernaussage Das folgende Bild zeigt eine Übersicht der von SIMOCODE pro unterstützten EtherNet/ IP-Kommunikationsfunktionen, die in den folgenden Abschnitten näher beschrieben werden: Bild 2-32 Kommunikationsfunktionen EtherNet/IP 1 Kommunikation zwischen SPS (I/O Scanner) und SIMOCODE pro (I/O Adapter) über...
Seite 114: Electronic Data Sheet (Eds)-Datei
Electronic Data Sheet (EDS)-Datei Integration von SIMOCODE pro EIP mithilfe einer EDS-Datei Die Integration von SIMOCODE pro V EIP in ein Automatisierungssystem kann mithilfe einer EDS-Datei (siehe auch Definitionen (Seite 111)) erfolgen. Diese kann im Internet im Siemens Industry Online-Support unter folgendem Link heruntergeladen werden: EDS-Datei (https://support.industry.siemens.com/cs/ww/de/view/109741009)
Seite 115 ● Optional können Sie auch einen Gerätenamen vergeben. Dieser dient vor allem dazu, dem Gerät einen symbolischen und verständlichen Namen zu geben, der in der Projektnavigation erscheint. Für die Kommunikation mit dem Gerät ist der Gerätename jedoch nicht erforderlich SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 116 BOOTP/DHCP-Mechanismus im SIMOCODE Gerät, indem Sie das Gerät auswählen und den Button "Disable BOOTP/DHCP" klicken. Hinweis Verhalten von SIMOCODE pro, falls BOOTP/DHCP im SIMOCODE Gerät nicht deaktiviert wird Wenn Sie BOOTP/DHCP im SIMOCODE-Gerät nicht deaktivieren, startet SIMOCODE nach dem nächsten Power-On erneut ohne gültige IP-Adresse und sendet erneut BOOTP/DHCP Meldungen.
Seite 117: Parametrierung Des Geräts
Guided Tour (https://www.industry.siemens.com/topics/global/de/tia-portal/tia-portal- framework/tabcardpages/Seiten/guided-tour.aspx) Weitere Hinweise zum Umgang mit der TIA-Portal-Software finden Sie im Internet unter: ● Tutorial Center (https://support.industry.siemens.com/cs/ww/de/view/106656707) und ● TIA Portal - Ein Überblick der wichtigsten Dokumente und Links - Visualisierung (https://support.industry.siemens.com/cs/ww/de/view/90939751) Vorgehensweise beim Umgang mit IP-Parametern Die IP-Parameter, bestehend aus IP-Adresse, Subnetzmaske und Netzübergang (Router),...
Seite 118: Siehe Auch
2.4.8 Einbindung von SIMOCODE pro in das Automatisierungssystem (SPS) E/A-Konfigurationen SIMOCODE pro V PN unterstützt mehrere E/A-Konfigurationen, mit denen Struktur und Länge der zyklisch zwischen dem EtherNet/IP-Scanner (SPS) und dem Adapter (SIMOCODE pro) ausgetauschten E/A-Daten festgelegt wird. Diese Konfigurationen werden als Basistypen bezeichnet und sind über die Auswahl der Assembly Instanzen bei der...
Seite 119: Integration Und Inbetriebnahme In Rockwell Studio 5000
3. Fügen Sie dem Ethernet-Netz der Kommunikationskarte (z. B. der 1756-EN2TR) ein neues Modul hinzu 4. Wählen Sie im Auswahlfenster "Select Module Type" das Siemens SIMOCODE 3UF7-Gerät aus 5. In den Einstellungen im Fenster "New Module" wird die an das Gerät vergebene IP-Adresse, ein symbolischer Name und die Länge der zyklischen Daten ("Module...
Seite 120 2. Fügen Sie dem Ethernet-Netz der Kommunikationskarte (z. B. der 1756-EN2TR) ein neues generisches Ethernet-Modul hinzu. 3. Geben Sie den symbolischen Namen und die IP-Adresse des SIMOCODE pro EIP-Geräts ein. Die IP-Adresse muss mit der via BOOTP/DHCP oder SIMOCODE ES parametrierten IP-Adresse übereinstimmen...
Seite 121: Ethernet/Ip Device Level Ring-Funktionalität
2.4 Kommunikation EtherNet/IP 2.4.10 Ethernet/IP Device Level Ring-Funktionalität Das SIMOCODE pro V EIP-Gerät hat zwei RJ45-Buchsen mit einem integrierten Switch. Damit ist es möglich, Linien als auch Ringstrukturen mit EtherNet/IP aufzubauen. SIMOCODE pro V EIP unterstützt dabei im Falle einer Ringstruktur den Device Level Ring (DLR)-Mechanismus, bei dem die Kommunikation auch bei einer Unterbrechung des Rings noch aufrechterhalten wird.
Seite 122: Web-Diagnose (Web-Server)
PROFINET-Verbindungen unterbrochen und wieder neu aufgebaut. Einstellung der IP-Parameter: Damit eine Verbindung über Web aufgebaut werden kann, muss SIMOCODE pro V EIP über gültige IP-Parameter verfügen. Wie Sie diese Einstellungen vornehmen, finden Sie im Kapitel Einrichten der IP-Adresse (Seite 114).
Seite 123 "Internetoptionen" → Register "Allgemein" → Feld "Temporäre Internetdateien" → Schaltfläche "Einstellungen". Bei Einsatz einer Firewall in Ihrem PG/PC muss für die Nutzung der Web-Diagnose folgender Port freigeschaltet sein: "http Port 80/TCP" bzw. bei gesicherten Verbindungen "https Port 443/TCP". SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 124: Uhrzeitsynchronisation Nach Dem Ntp-Verfahren
2.4 Kommunikation EtherNet/IP 2.4.12 Uhrzeitsynchronisation nach dem NTP-Verfahren SIMOCODE pro V EIP verfügt über eine ungepufferte Echtzeituhr, die über das NTP-Verfahren synchronisiert werden kann. Network Time Protocol (NTP) ist die Implementierung eines TCP/IP-Protokolls zur Zeitsynchronisierung in Netzwerken. Das NTP-Verfahren nutzt die hierarchische Zeitsynchronisation, d.
Seite 125: Simple Network Management Protocol (Snmp)
Simple Network Management Protocol (SNMP) SNMP ist ein Netzwerkprotokoll zur Überwachung und Steuerung von Netzwerkelementen (z. B. Switches). SIMOCODE pro V EIP unterstützt den Ethernet-Service SNMP. Es wird MIB-2 (RFC1213) unterstützt. R/W-Objekte sind mit SNMP-Tools änderbar und werden im Grundgerät gespeichert.
Seite 126 Kommunikation 2.4 Kommunikation EtherNet/IP SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 127: Tabellen, Datensätze
Polumschalter mit Drehrichtungsumkehr Links- Links- Rechts- Rechts-Schnell Schnell Langsam Langsam Ventil Schieber 1 Stop Schieber 2 Stop Schieber 3 Stop Schieber 4 Stop Schieber 5 Stop Sanftstarter 2 3) Sanftstarter mit Wendeschütz Links Rechts SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 128 Rechts-Schnell Rechts- Links-Langsam Links-Schnell Drehrichtungsumkehr Langsam Ventil Schieber 1 Schieber 2 Schieber 3 Schieber 4 Schieber 5 Sanftstarter Ein-Netz-Schütz - Reset Ein-Befehl 2) 3) Sanftstarter mit Wendeschütz Rechts-Netz- Links-Netz- Reset Ein-Befehl Schütz Schütz SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 129 Stop Schieber 2 Stop Schieber 3 Stop Schieber 4 Stop Schieber 5 Stop Sanftstarter 2) 3) Sanftstarter mit Wendeschütz Links Rechts 1) SIMOCODE pro C 2) SIMOCODE pro S 3) SIMOCODE pro V SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 130: Belegung Der Zyklischen Steuer- Und Meldedaten Für Die Vordefinierten Steuerfunktionen
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 131: Direktstarter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 132: Wendestarter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 133: Leistungsschalter (Mccb)
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 134: Stern-Dreieckstarter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 135: Stern-Dreieckstarter Mit Drehrichtungsumkehr
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 136: Dahlander-Starter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 137: Dahlander-Starter Mit Drehrichtungsumkehr
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 138: Polumschalter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 139: Polumschalter Mit Drehrichtungsumkehr
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 140: Ventil
Byte 2/3 (Analogwert) nicht verbunden Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 141: Schieber
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 142: Sanftstarter
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 143: Sanftstarter Mit Wendeschütz
Byte 2/3 (Analogwert) Maximaler Strom I_max Byte 4/5 *) (Analogwert) nicht verbunden Byte 6/7 *) (Analogwert) nicht verbunden Byte 8/9 *) (Analogwert) nicht verbunden *) nur bei SIMOCODE pro V / pro S, Basistyp 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 144: Tabellen, Datensätze Profibus
Bedeutung Grundgerät SIMOCODE pro S Grundgerät SIMOCODE pro C Grundgerät SIMOCODE pro V GG2+ Grundgerät SIMOCODE pro V der 2. Generation (für UM(+)) Stromerfassungsmodul Strom- / Spannungserfassungsmodul der 1. Generation Strom- / Spannungserfassungsmodul der 2. Generation Digitalmodul 1 Digitalmodul 2...
Seite 145 Parameter im laufenden Betrieb änderbar Meldung - Prm-Fehler-Nummer (Byte): Wenn eine Parametrierung nicht möglich ist, wird hier die Nummer der Parametergruppe (Prm-Gruppe) übergeben, die den Fehler verursacht hat. Bild 3-1 Beispiel für Parametergruppe SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 146: Zuordnungstabelle Buchsen - Digital
Bedienbaustein BB / BBD BB - Test / Reset-Taste BB BBD BB - Taste 1 BB BBD BB - Taste 2 BB BBD BB - Taste 3 BB BBD SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 147 GG0 GG1 GG2(+) Zyklische Steuerdaten - Bit 1.7 GG0 GG1 GG2(+) Freigegebener Steuerbefehl Freigegebener Steuerbefehl Ein<< abhängig von der Steuerfunktion Freigegebener Steuerbefehl Ein< Freigegebener Steuerbefehl Aus Freigegebener Steuerbefehl Ein> Freigegebener Steuerbefehl Ein>> reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 148 Schieber Status - Umschaltpause läuft Stern-Dreieck, Dahlander- Starter, Polumschalter Status - Fahrt auf abhängig von der Steuerfunktion Status - Fahrt zu Status - RMZ Status - RMA Status - DMZ Status - DMA SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 149 Meldung - Auslösung I< IM UM(+) Meldung - Auslösung P> UM(+) Meldung - Auslösung P< UM(+) Meldung - Auslösung cos phi< UM(+) Meldung - Auslösung U< UM(+) Meldung - Auslösung 0/4-20mA> Meldung - Auslösung 0/4-20mA< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 150 Störung - Temporäre GG0 GG1 GG2(+) Komponenten (z. B. Speichermodul) Störung - Ausbaufehler GG0 GG1 GG2(+) Störung - Parametrierung GG0 GG1 GG2(+) Störung - Bus GG0 GG1 GG2(+) Störung - SPS/PLS GG0 GG1 GG2(+) reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 151 GG2(+) Zähler 1 Ausgang GG0 GG1 GG2(+) Zähler 2 Ausgang GG0 GG1 GG2(+) Zähler 3 Ausgang GG2(+) Zähler 4 Ausgang GG2(+) Signalanpassung 1 Ausgang GG0 GG1 GG2(+) Signalanpassung 2 Ausgang GG0 GG1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 152 GG0 GG1 GG2(+) Blinken 2 Ausgang GG0 GG1 GG2(+) Blinken 3 Ausgang GG0 GG1 GG2(+) Flimmern 1 Ausgang GG0 GG1 GG2(+) Flimmern 2 Ausgang GG0 GG1 GG2(+) Flimmern 3 Ausgang GG0 GG1 GG2(+) reserviert reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 153: Zuordnungstabelle Buchsen - Analog
1 mA Spannung U_min UM(+) Spannung U_L1 UM(+) Spannung U_L2 UM(+) Spannung U_L3 UM(+) Cos phi UM(+) Frequenz 0,01 Hz reserviert Anzahl Überlastauslösungen IM UM(+) Int. Anzahl Überlastauslösungen IM UM(+) Erwärmung Motormodell IM UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 154 Wirkleistung P - L-Wort GG2(+) Scheinleistung S - H-Wort 1 VA GG2(+) Scheinleistung S - L-Wort GG2(+) 74 ... 85 reserviert Rechenbaustein 1 - Ausgang GG2(+) 87 ... 89 reserviert Rechenbaustein 2 - Ausgang GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 155 Strom I_L1_100mA 100 mA Strom I_L2_100mA 100 mA Strom I_L3_100mA 100 mA reserviert 1) S7-Format: 0/4mA=0; 20mA=27648 2) nur für SIMOCODE pro S Tabelle 3- 22 Zuordnungstabelle Buchsen - analog im Float-Format Bezeichnung Einheit Info Nicht verbunden GG0 GG1 GG2(+) reserviert...
Seite 156: Detaillierte Meldungen Der Slave-Diagnose
Aufbau der Slave-Diagnose Die hier aufgeführten Diagnosen finden Sie in den über PROFIBUS übertragenen Prozess- Alarmen wieder. Siehe hierzu Kapitel "Aufbau der Slave-Diagnose → Prozessalarm - Aufbau" im SIMOCODE pro - Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109743957). Tabelle 3- 23 Detaillierte Meldungen der Slave-Diagnose Byte.Bit...
Seite 157 Warnung - Thermistor Überlast Warnung - Thermistor Kurzschluss Warnung - Thermistor Drahtbruch Warnung - TM Warnung T> TM MM reserviert Warnung - TM Sensorfehler TM MM Warnung - TM Out of range TM MM reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 158 Status - Notstart ausgeführt IM UM 14.2 Status - Abkühlzeit läuft IM UM 14.3 Status - Pausenzeit läuft IM UM 14.4 reserviert 14.5 reserviert 14.6 Statusmeldungen - Steuern Status - Kaltfahren (RMT) GG0 GG1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 159 17.0 Meldung - DM FL Konfigurationsbetrieb DM-FL 17.1 Meldung - DM FL Abweichung Konfiguration DM-FL 17.2 Meldung - DM FL Warten auf Anlauftest DM-FL 17.3 Meldung - DM FP F_Prm-Fehler DM-FP reserviert 17.4 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 160: Datensätze Profibus
Azyklisch Steuern (Seite 203) Lesen / Schreiben Azyklisch Melden (Seite 204) Lesen Passwortschutz (Seite 205) Schreiben Schreiben/Lesen von Datensätzen Zugriff auf Datensätze über Slot und Index ● Slot: Zugriff über Slot 1 ● Index: Datensatznummer. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 161 ● im Referenzhandbuch Systemsoftware für S7-300/400, System- und Standardfunktionen (https://support.automation.siemens.com/WW/view/de/44240604) ● in der STEP7-Online-Hilfe. Byte-Anordnungen Wenn Daten abgelegt werden, die länger als ein Byte sind, werden die Bytes folgendermaßen angeordnet ("big endian"): Bild 3-2 Byte-Anordnung im Format "big endian" SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 162 Grundgerät SIMOCODE pro C Grundgerät SIMOCODE pro V GG2(+) Grundgerät SIMOCODE pro V der 2. Generation (für UM(+)) GG2_MBR(+) Grundgerät SIMOCODE pro V Modbus RTU der 2. Generation (für UM(+)) Stromerfassungsmodul Strom- / Spannungserfassungsmodul UM(+) Strom- / Spannungserfassungsmodul der 2. Generation...
Seite 163: Datensatz 0/1 - S7-Systemdiagnose
*) kursive Einträge sind nicht relevant (reserviert) und sind beim Schreiben mit "0" zu befüllen. Parameter im laufenden Betrieb änderbar. GG0 GG1 GG2: Eintrag für Grundgeräte SIMOCODE pro S, SIMOCODE pro C und SIMOCODE pro V relevant. Einstellungen gelten nur bzw. können nur vorgenommen werden, wenn die entsprechende Systemkomponente eingesetzt wird.
Seite 164 Kanalanzahl Byte 0x01 0x01 Kanalfehlervektor Byte 0x00 0x01 (ein Bit pro Kanal) Reserviert Kurzschluss Unterspannung Überspannung Überlast Übertemperatur Leitungsbruch Oberer Grenzwert überschritten Unterer Grenzwert überschritten Fehler Fehler F9 Reserviert Reserviert Reserviert Reserviert Reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 165: Datensatz 63 - Analogwertaufzeichnung
0 ... 65535 GG2(+) 124.0 reserviert Byte [76] Die Einheit der Messwerte ist vom zugeordneten Analogwert abhängig. Im Kapitel Zuordnungstabelle Buchsen - analog (Seite 153), finden Sie alle verfügbaren Analogwerte mit ihren Einheiten. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 166: Datensatz 67 - Prozessabbild Der Ausgänge
Zyklisch Steuern - Bit 1.5 nicht belegt Zyklisch Steuern - Bit 1.6 nicht belegt Zyklisch Steuern - Bit 1.7 nicht belegt 2.0 bis 3.7 Zyklisch Steuern - Analogwert nicht belegt Wort GG0 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 167: Datensatz 69 - Prozessabbild Der Eingänge
GG0, GG1, GG2 GG2+ Eingang 1 SPS/PLS analog. Eingang 2 nicht belegt Wort GG0, GG2 SPS/PLS analog. Eingang 3 nicht belegt Wort Float GG0, GG2 SPS/PLS analog. Eingang 4 nicht belegt Wort GG0, GG2 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 168: Datensatz 72 - Fehlerspeicher
Tabelle 3- 31 Datensatz 73 - Ereignisspeicher Byte.Bit Eintrag Bezeichnung Info Zeitstempel D-Wort GG2(+) Byte GG2(+) Info Byte GG2(+) Zeitstempel D-Wort GG2(+) 12.0 Byte GG2(+) 13.0 Info Byte GG2(+) 14.0 Info Byte[2] GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 169: Datensatz 92 - Gerätediagnose
Status - Gerätetest aktiv GG0 GG1 GG2(+) Sonstiges Status - Phasenfolge 1-2-3 Status - Phasenfolge 3-2-1 Status - DM-F-Freigabekreis DM-F Meldungen - Schutz Meldung - Überlastbetrieb IM UM Meldung - Unsymmetrie IM UM SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 170 Meldung - noch ein Start zulässig GG0 GG1 GG2(+) Meldung -Betriebsstunden Motor > GG0 GG1 GG2(+) Meldung - Stillstandszeit > GG0 GG1 GG2(+) 10.0 Meldung - Grenzwert 1 GG2(+) 10.1 Meldung - Grenzwert 2 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 171 Meldungen - Meldung - Adressierstecker GG0 GG1 GG2(+) Adressierstecker eingelesen 14.0 Meldungen - Parametrierung Meldung - Anlaufparametersperre GG0 GG1 GG2(+) aktiv 14.1 Meldung - Parameteränderung im GG0 GG1 GG2(+) aktuellen Betriebszustand nicht zulässig SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 172 Warnung - Warnung P< 19.4 Warnung - Warnung cos phi< 19.5 Warnung - Warnung U< 19.6 Warnung - Warnung 0/4 - 20mA> 19.7 Warnung - Warnung 0/4 - 20mA< 20.0 Warnung - Blockierung IM UM SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 173 Störung - Doppel 1 SF = Schieber 24.7 Störung - Endlage SF = Schieber 25.0 Störung - Antivalenz SF = Schieber 25.1 Störung - Kaltfahren (RMT)-Fehler GG0 GG1 GG2(+) 25.2 Störung - USA-Fehler GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 174 GG0 GG1 GG2(+) 30.4 Störung - Externer Fehler 5 GG2(+) 30.5 Störung - Externer Fehler 6 GG2(+) 30.6 reserviert 30.7 reserviert 31.0 Störung - Analogmodul Drahtbruch 31.1 Störung - Testabschaltung GG0 GG1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 175 Wenn eine Parametrierung nicht möglich ist, wird hier die Nummer der Parametergruppe (Prm-Gruppe) übergeben, die den Fehler verursacht hat. Die Parametergruppe finden Sie in den Parameter-Datensätzen 130 bis 133. Bild 3-3 Beispiel für Parametergruppe 1) Erdschlussmodul 3UF7510-1AA00-0 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 176: Datensatz 94 - Messwerte
134.0 reserviert 136.0 138.0 reserviert 140.0 reserviert Byte[4] 144.0 Strom I_max_A_F (Float) Float 148.0 Strom I_avg_A_F Float 152.0 Strom I_L1_A_F Float 156.0 Strom I_L2_A_F Float 160.0 Strom I_L3_A_F Float 164.0 Wirkleistung P_F Float SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 177 Wert immer bezogen auf symm. Auslöseschwelle, Darstellung in 2 %-Schritten in Bits 6 ... 0 (Wertebereich 0 bis 254 %), Bit 7 zeigt Unsymmetrie (feste Schwelle 50 %) an. 3) Darstellung in Kelvin. 4) Erdschlussmodul 3UF7510-1AA00-0 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 178: Schreiben Der Service-/Statistik-Daten
0 - 0xFFFFFFFF GG0 GG1 GG2(+) 64.0 Verbrauchte Energie D-Wort 0 - 0xFFFFFFFF 1 kWh r / w UM(+) 68.0 Energie W_F (Float) Byte[8] 1 kWh GG2+ 1) nur schreibbar, wenn Funktion Startüberwachung aktiviert! SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 179: Datensatz 130 - Basis-Geräteparameter 1
5 = 63 A - 630 A UM+: 9 = 0,3 A - 4 A 10 = 3 A - 40 A 11 = 10 A - 115A 12 = 20 - 200A 13 = 63 - 630A SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 180 0, 1 GG0 GG1 GG2(+) aktiv 12.2 Test / Reset-Tasten 0, 1 GG0 GG1 GG2(+) gesperrt 12.3 Bus und SPS/PLS - Reset 0, 1 0 = Hand GG0 GG1 GG2(+) 1 = Auto SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 181 Externer Fehler 2 - Typ 0, 1 1 = Öffner GG0 GG1 GG2(+) 15.2 Externer Fehler 3 - Typ 0, 1 GG0 GG1 GG2(+) 15.3 Externer Fehler 4 - Typ 0, 1 GG0 GG1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 182 GG0 GG1 GG2(+) Verhalten 20.4 Externer Fehler 3 - Bit[2] 1, 2, 3 GG0 GG1 GG2(+) Verhalten 20.6 Externer Fehler 4 - Bit[2] 1, 2, 3 GG0 GG1 GG2(+) Verhalten 21.0 reserviert Bit[2] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 183 Bit[4] GG2+ 28.0 Byte-Parameter (28) 28.0 Interner Erdschluss - Byte 0 - 255 100 ms IM / UM Verzögerung 29.0 Überlastschutz - Class Byte 5, 7 GG0 GG1 GG2(+) 10 ... 35,40 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 184 Wort 0 - 65535 100 ms 0 = deaktiviert GG0 GG1 GG2(+) 58.0 Startzahlüberwachung - Wort 0 - 65535 GG0 GG1 GG2(+) Startzeitraum 60.0 Startzahlüberwachung - Wort 0 - 65535 GG0 GG1 GG2(+) Verriegelzeit SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 185 0xFFFFFFFF 88.0 reserviert Wort 1) Wertebereich abhängig vom Strombereich des IM / UM und vom Umrechnungsfaktor; Bit 31 = 1, d. h., Umrechnungsfaktor aktiv 2) Erdschlussmodul 3UF7510-1AA00-0 3) Class 7 nur bei GG2+ SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 186: Datensatz 131 - Basis-Geräteparameter 2 (Stecker Binär)
Byte 0 - 255 GG0 GG1 GG2(+) 33.0 Azyklisch Melden - Bit 0.1 Byte 0 - 255 GG0 GG1 GG2(+) 34.0 Azyklisch Melden - Bit 0.2 Byte 0 - 255 GG0 GG1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 187 Bedienbaustein [BB] Ein< 64.0 Steuerstelle - Bedienbaustein [BB] Byte 0 - 255 65.0 Steuerstelle - Bedienbaustein [BB] Byte 0 - 255 Ein> 66.0 Steuerfunktion - Ein< Byte 0 - 255 Default: Sammelsteuer- stelle Ein< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 188 GG0 GG1 GG2(+) Eingang 1 95.0 Wahrheitstabelle 3 3E/1A - Byte 0 - 255 GG0 GG1 GG2(+) Eingang 2 96.0 Wahrheitstabelle 3 3E/1A - Byte 0 - 255 GG0 GG1 GG2(+) Eingang 3 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 189 Flimmern 3 - Eingang Byte 0 - 255 GG0 GG1 GG2(+) 122.0 Analoge Parameter (44) 122.0 SPS/PLS analoger Eingang Byte 0 - 255 Default: Max. GG0 GG1 GG2(+) Strom I_max 123.0 reserviert Byte SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 190: Datensatz 132 - Erweiterte Geräteparameter 1
1 = Öffner Externer Fehler 6 - Typ 0, 1 GG2(+) reserviert reserviert Überwachung Externer Fehler 5 0, 1 0 = immer GG2(+) 1 = nur Motor-Ein Überwachung Externer Fehler 6 0, 1 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 191 12.6 Überwachung Warnung 0/4-20mA< Bit[2] 0, 1, 2, 3 ein, nicht RMT, 13.0 Überwachung Grenzwert 1 Bit[2] 0, 1, 2, 3 GG2(+) Startausblendung) 13.2 Überwachung Grenzwert 2 Bit[2] 0, 1, 2, 3 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 192 Verhalten Warnung 0/4-20mA> Bit[2] 0, 1, 2 20.4 Verhalten Auslösung 0/4-20mA< Bit[2] 0, 1, 3 20.6 Verhalten Warnung 0/4-20mA< Bit[2] 0, 1, 2 21.0 reserviert Bit[2] 21.2 reserviert Bit[2] 21.4 reserviert Bit[2] 21.6 reserviert Bit[2] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 193 Bit[2] 0 - 4 0 = Manual GG2+ 1 = 3s 27.6 BBD - Betriebsanzeige (Bit 2 .. 3) Bit[2] 0 - 4 GG2+ 2 = 10s 3 = 1min 4 = 5min SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 194 Schwelle Auslösung 0/4-20mA> Byte 0 - 255 *128 43.0 Schwelle Warnung 0/4-20mA> Byte 0 - 255 *128 44.0 Schwelle Auslösung 0/4-20mA< Byte 0 - 255 *128 45.0 Schwelle Warnung 0/4-20mA< Byte 0 - 255 *128 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 195 Byte GG2(+) 11111111 73.0 Rechenbaustein 2, Zähler 1 Byte -128 - 127 GG2(+) 74.0 Rechenbaustein 2, Nenner 2 Byte -128 - 127 GG2(+) 75.0 DM-F Schwelle Testbedarf Byte 0 - 255 GG2(+) Woche SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 196 Ausgang 2 136.0 Rechenbaustein 2, Offset D-Wort - GG2(+) 0x800000 000x7FFF FFFF 140.0 Rechenbaustein 1, Zähler / Offset D-Wort 2x - GG2(+) 32768.. 32767 1) Wertebereich abhängig vom Strombereich des IM/UM und vom Umrechnungsfaktor SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 197: Datensatz 133 - Erweiterte Geräteparameter 2 (Stecker Binär)
Hilfssteuereingang - RMA Byte 0 - 255 34.0 Hilfssteuereingang - DMZ Byte 0 - 255 35.0 Hilfssteuereingang - DMA Byte 0 - 255 36.0 Externer Fehler 5 - Eingang Byte 0 - 255 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 198 75.0 Signalanpassung 3 - Reset Byte 0 - 255 GG0 GG2(+) 76.0 Signalanpassung 4 - Eingang Byte 0 - 255 GG0 GG2(+) 77.0 Signalanpassung 4 - Reset Byte 0 - 255 GG0 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 199 GG0 GG2(+) 97.0 SPS/PLS analoger Eingang 4 Byte 0 - 255 GG0 GG2(+) 98.0 Rechenbaustein 2, Eingang 1 Byte 0 - 255 GG2(+) 99.0 Rechenbaustein 2, Eingang 2 Byte 0 - 255 GG2(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 200: Datensatz 134 - Erweiterte Geräteparameter 2
Datensatz 135 - Erweiterte Geräteparameter 2 Dieser Datensatz ist verfügbar für das SIMOCODE pro V PROFIBUS-Grundgerät ab Version V4.0 und das SIMOCODE pro V Modbus RTU Grundgerät ab Version V2.0. Bei den nicht erwähnten Bytes dieses Datensatzes handelt es sich um reservierte Einträge, die von den genannten Geräten nicht verwendet werden.
Seite 201: Datensatz 139 - Beschriftungen
Beschriftung TM Auslösung T> Byte[10] GG0 GG2(+) 150.0 Beschriftung Warnung 0/4-20mA> Byte[10] GG2(+) 160.0 Beschriftung Warnung 0/4-20mA< Byte[10] GG2(+) 170.0 Beschriftung Auslösung 0/4-20mA> Byte[10] GG2(+) 180.0 Beschriftung Auslösung 0/4-20mA< Byte[10] GG2(+) 190.0 reserviert Byte[10] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 202: Datensatz 160 - Kommunikationsparameter
Datensatz 165 - Kennzeichnung Tabelle 3- 43 Datensatz 165 - Kennzeichnung Byte.Bit Bezeichnung Info reserviert Byte[4] GG0 GG1 GG2(+) Anlagenkennzeichen Byte[32] 36.0 Ortskennzeichen Byte[22] 58.0 Datum Byte[16] 74.0 reserviert Byte[38] 112.0 Kommentar Byte[54] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 203: Datensatz 202 - Azyklische Steuern
Azyklisch Steuern - Bit 1.2 Azyklisch Steuern - Bit 1.3 Azyklisch Steuern - Bit 1.4 Azyklisch Steuern - Bit 1.5 Azyklisch Steuern - Bit 1.6 Azyklisch Steuern - Bit 1.7 Azyklisch Steuern - Analogwert Wort SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 204: Datensatz 203 - Azyklisch Melden
Azyklisch Melden - Bit 1.1 Azyklisch Melden - Bit 1.2 Azyklisch Melden - Bit 1.3 Azyklisch Melden - Bit 1.4 Azyklisch Melden - Bit 1.5 Azyklisch Melden - Bit 1.6 Azyklisch Melden - Bit 1.7 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 205: Datensatz 224 - Passwortschutz
Tabelle 3- 46 Datensatz 224 - Passwortschutz Byte.Bit Bezeichnung Info reserviert Byte[4] GG0 GG1 GG2(+) Steuerflag: 0 = Passwortschutz aus 1 = Passwortschutz ein reserviert Bit[31] Passwort Byte[8] GG0 GG1 GG2(+) 16.0 reserviert Byte[8] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 206: Tabellen, Datensätze Profinet
Drehrichtungsumkehr Polumschalter Langsam Schnell Polumschalter mit Links-Schnell Links-Langsam Rechts-Langsam Rechts-Schnell Drehrichtungsumkehr Ventil Schieber 1 Stop Schieber 2 Stop Schieber 3 Stop Schieber 4 Stop Schieber 5 Stop Sanftstarter Sanftstarter mit Wendeschütz Links Rechts SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 207 Schnell Langsam Polumschalter mit Rechts-Schnell Rechts-Langsam Links-Langsam Links-Schnell Drehrichtungsumkehr Ventil Schieber 1 Schieber 2 Schieber 3 Schieber 4 Schieber 5 Sanftstarter Ein-Netz-Schütz Reset Ein-Befehl Sanftstarter mit Wendeschütz Rechts-Netz- Links-Netz- Reset Ein-Befehl Schütz Schütz SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 208 Langsam Schnell Polumschalter mit Links-Schnell Links- Rechts- Rechts-Schnell Drehrichtungsumkehr Langsam Langsam Ventil Schieber 1 Stop Schieber 2 Stop Schieber 3 Stop Schieber 4 Stop Schieber 5 Stop Sanftstarter Sanftstarter mit Wendeschütz Links Rechts SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 209: Opc Ua-Variablen
Max. Current I_max Unsigned Word Current I_L1 Unsigned Word Current I_L2 Unsigned Word Current I_L3 Unsigned Word Last Trip Current Unsigned Word Time to Trip Unsigned Word Cooling Down Period Unsigned Word Phase voltage UL1-N SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 210 Unsigned Word Counter 4 Unsigned Word Calculation module 1 - output Unsigned Word Calculation module 2 - output Unsigned Dword Motor Operating Hours Unsigned Dword Int. Motor Operating Hours Unsigned Dword Device Operating Hours SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 211 Status - Remote Mode Boolean Status - Emergency Start executed Boolean Status - Cooling Down Period active Boolean Status - Pause Time active Boolean Status - Device Check active Boolean Status - Phase-sequence 1-2-3 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 212 Boolean Event - No. of Starts> Boolean Event - just one Start possible Boolean Event - Motor Operating Hours > Boolean Event - Motor Stop Time > Boolean Event - Limit Monitor 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 213 Event - DM-F LOCAL - Actual configuration and desired configuration different Boolean Event - DM-F LOCAL waiting for start-up test Boolean Event - DM-F incorrect PROFIsafe address or incorrect PROFIsafe parameter Boolean Event - Initialization Module write protected, parameter changes not allowed SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 214 Warning - Overload + Loss of Phase Boolean Warning - Internal Earth Fault Boolean Warning - External Earth Fault Boolean Warning - Thermistor Trip Level Boolean Warning - Thermistor Short Circuit Boolean Warning - Thermistor Open Circuit SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 215 Trip - Module Fault Boolean Trip - Temporary Components Boolean Trip - Configuration Fault Boolean Trip - Parameterization Boolean Trip - Bus Boolean Trip - PLC/DCS Boolean Trip - Execution On-Command Boolean Trip - Execution Stop-Command SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 216 Trip - External Fault 4 Boolean Trip - External Fault 5 Boolean Trip - External Fault 6 Boolean Trip - AM1 Open Circuit Boolean Trip - Test Shutdown Boolean Trip - Safety-oriented tripping SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 217 Acyclic Send Data 1.1 Boolean Acyclic Send Data 1.2 Boolean Acyclic Send Data 1.3 Boolean Acyclic Send Data 1.4 Boolean Acyclic Send Data 1.5 Boolean Acyclic Send Data 1.6 Boolean Acyclic Send Data 1.7 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 218: Abkürzungen Und Festlegungen
Digitalmodul 1 Digitalmodul 2 DM-FL Fehlersicheres Digitalmodul DM-F Local DM-FP Fehlersicheres Digitalmodul DM-F PROFIsafe Bedienbaustein Bedienbaustein mit Display Analogmodul Erdschlussmodul 3UF7500 Erdschlussmodul 3UF7510 Temperaturmodul Thermistor Sammelfehler, Steuerfunktion Zykl. Zyklisch Azykl. Azyklisch Störung Meldung Warnung SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 219 Parameter im laufenden Betrieb änderbar. Meldung - Prm-Fehler-Nummer (Byte): Wenn eine Parametrierung nicht möglich ist, wird hier die Nummer der Parametergruppe (Prm-Gruppe) übergeben, die den Fehler verursacht hat. Bild 3-4 Beispiel für Parametergruppe SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 220: Zuordnungstabelle Buchsen - Digital
Meldung – TM2 Auslösung T> Bedienbaustein BB / BBD BB – Test / Reset-Taste BB, BBD BB – Taste 1 BB, BBD BB – Taste 2 BB, BBD BB – Taste 3 BB, BBD SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 221 Zyklische Steuerdaten - Bit 1.1 Zyklische Steuerdaten - Bit 1.2 Zyklische Steuerdaten - Bit 1.3 Zyklische Steuerdaten - Bit 1.4 Zyklische Steuerdaten - Bit 1.5 Zyklische Steuerdaten - Bit 1.6 Zyklische Steuerdaten - Bit 1.7 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 222 Statusmeldungen - Steuern Status - Ein<< abhängig von der Steuerfunktion Status - Ein< Status - Aus Status - Ein> Status - Ein>> Status - Start aktiv Status - Verriegelzeit läuft alle Wendestarter und Schieber SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 223 Meldung - Warnung I< IM UM(+) Meldung - Warnung P> UM(+) Meldung - Warnung P< UM(+) Meldung - Warnung cos phi< UM(+) Meldung - Warnung U< UM(+) Meldung - Warnung 0/4 - 20mA> SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 224 Meldungen - Sonstiges Meldung DM-FL Safety ok DM-FL Meldung DM-FP PROFIsafe aktiv DM-FP Meldungen - Systemschnittstelle Meldung - Konfigurierter Bedienbaustein fehlt reserviert Warnungen - Sonstiges Warnung - DM-F Rückführkreis DM-F Warnung - DM-FL Gleichzeitigkeit DM-FL SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 225 Wahrheitstabelle 9 5E/2A Ausgang 1 Wahrheitstabelle 9 5E/2A Ausgang 2 Wahrheitstabelle 10 3E/1A Ausgang Wahrheitstabelle 11 3E/1A Ausgang Zähler 5 Ausgang Zähler 6 Ausgang Timer 5 Ausgang Timer 6 Ausgang Timer 1 Ausgang SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 226 Nullspannungssicheres Element 2 Ausgang Nullspannungssicheres Element 3 Ausgang Nullspannungssicheres Element 4 Ausgang Blinken 1 Ausgang Blinken 2 Ausgang Blinken 3 Ausgang Flimmern 1 Ausgang Flimmern 2 Ausgang Flimmern 3 Ausgang PWM Ausgang reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 227: Zuordnungstabelle Buchsen - Analog
Spannung U_L2 1 V Siehe 2) UM(+) Spannung U_L3 1 V Siehe 2) UM(+) Cos phi UM(+) Frequenz 0,01 Hz reserviert Anzahl Überlastauslösungen IM UM(+) int. Anzahl Überlastauslösungen IM UM(+) Erwärmung Motormodell IM UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 228 UM(+) Energie W - L-Wort 1 kWh UM(+) reserviert reserviert reserviert Wirkleistung P - H-Wort Wirkleistung P - L-Wort Scheinleistung S - H-Wort 1 VA Scheinleistung S - L-Wort 1 VA reserviert reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 229 AM2 - Eingang 1 AM2 - Eingang 2 AM2 - Eingang 3 123 reserviert reserviert 255 reserviert 1) S7-Format: 0/4mA=0; 20mA=27648 2) Im Falle "Verkettete Spannung = 1" enthalten "Spannung U_Lx" die verketteten Spannungen SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 230 Strom I_max_A_F Strom I_avg_A_F Strom I_L1_A_F Strom I_L2_A_F Strom I_L3_A_F Wirkleistung P_F Scheinleistung S_F 1 VA Spannung UL1_F Spannung UL2_F Spannung UL3_F Cos phi_F Frequenz_F 1 Hz reserviert reserviert reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 231: Datensätze Profinet
Lesen / Schreiben Beschriftungen 2 (Seite 282) Lesen / Schreiben Kennzeichnung (Seite 283) Lesen / Schreiben Passwortschutz (Seite 283) Schreiben Schreiben/Lesen von Datensätzen Zugriff auf Datensätze über Slot uns Index ● Index: Datensatznummer SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 232 ● im Referenzhandbuch Systemsoftware für S7-300/400, System- und Standardfunktionen (https://support.automation.siemens.com/WW/view/de/1214574) ● in der STEP7-Online-Hilfe. Byte-Anordnungen Wenn Daten abgelegt werden, die länger als ein Byte sind, werden die Bytes folgendermaßen angeordnet ("big endian"): Bild 3-5 Byte-Anordnung im Format "big endian" SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 233 Strom- / Spannungserfassungsmodul der 2. Generation Digitalmodul 1 Digitalmodul 2 DM-FL Fehlersicheres Digitalmodul DM-F Local DM-FP Fehlersicheres Digitalmodul DM-F PROFIsafe Bedienbaustein Bedienbaustein mit Display Analogmodul Erdschlussmodul Temperaturmodul Thermistor Steuerfunktion Zykl. Zyklisch Azykl. Azyklisch Störung Meldung Warnung SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 234 S: Vorzeichen (0 = positiv; 1 = negativ) E: Exponent M: Manitsse 9 8 7 6 5 4 3 2 1 0 S E: Exponent + 127 (8 Bit) M: Mantisse (23 Bit) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 235: Datensatz 63 - Analogwertaufzeichnung
Nicht belegt Zyklisch Steuern - Bit 1.6 Nicht belegt Zyklisch Steuern - Bit 1.7 Nicht belegt Zyklisch Steuern - Analogwert 1 Nicht belegt Wort Zyklisch Steuern - Analogwert 2 Nicht belegt Wort Reserviert Bytes[4] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 236: Datensatz 69 - Prozessabbild Der Eingänge
SPS/PLS analog. Eingang 6 nicht belegt Wort 14.0 SPS/PLS analog. Eingang 7 nicht belegt Wort 16.0 SPS/PLS analog. Eingang 8 nicht belegt Wort 18.0 SPS/PLS analog. Eingang 9 nicht belegt Wort 20.0 reserviert Bytes[10] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 237: Datensatz 72 - Fehlerspeicher
Eintrag - Typ Byte 13.0 Eintrag - Info Byte[3] 16.0 Zeitstempel D-Wort 20.0 Eintrag - Typ Byte 21.0 Eintrag - Info Byte[3] 160.0 Zeitstempel D-Wort 164.0 Eintrag - Typ Byte 165.0 Eintrag - Info Byte[3] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 238: Datensatz 92 - Gerätediagnose
Status - Kaltfahren (RMT) 0x1009 Status - BSA Status - Betriebsart Auto Statusmeldungen Status - Notstart ausgeführt IM UM(+) 0x1031 - Schutz Status - Abkühlzeit läuft IM UM(+) 0x1032 Status - Pausenzeit läuft IM UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 239 Meldung - Warnung 0/4-20mA> Meldung - Warnung 0/4-20mA< Meldung - Auslösung I> IM UM(+) Meldung - Auslösung I< IM UM(+) Meldung - Auslösung P> UM(+) Meldung - Auslösung P< UM(+) Meldung - Auslösung cos phi< UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 240 Meldung - AM1 Drahtbruch Sonstiges 11.5 Meldung - DM-F DM-F Sicherheitsgerichtete Abschaltung 11.6 Meldung - DM-F Testbedarf DM-F 11.7 Meldung - NTP-Uhr gestellt 12.0 Meldungen – Meldung - Zeitstempelfunktion Zeitstempel- aktiv + ok funktion SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 241 Meldung - Parameter fehlerhaft 0x0010 14.4 Meldung - Passwort falsch 0x0010 14.5 Meldung - Passwortschutz aktiv 14.6 Meldung - Werksgrundeinstellung 14.7 Meldung - Parametrierung aktiv 15.0 Meldung - Prm-Fehler- Nummer (Byte) 16.0 Meldung - DM-FL Konfigbetrieb SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 242 18.7 Warnung - EM+ Kurzschluss 0x102A 19.0 Warnungen – Warnung - Warnung I> IM UM(+) 0x1040 Schwellenüber- wachung 19.1 Warnung - Warnung I< IM UM(+) 0x1041 19.2 Warnung - Warnung P> UM(+) 0x1042 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 243 Störung - HW-Fehler Grundgerät 0x0009 Allgemein 23.1 Störung - Modulfehler 0x0009 (z. B. Module IM, UM, DM) 23.2 Störung - Temporäre 0x0009 Komponenten (z. B. Speichermodul) 23.3 Störung - Ausbaufehler 0x0010 23.4 Störung - Parametrierung 0x0010 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 244: Störungen - Steuern
0x102C 27.5 Störung - TM1 Out of range 0x102D 27.6 Störung - EM+ Drahtbruch 0x1029 27.7 Störung - EM+ Kurzschluss 0x102A 28.0 Störungen – Störung - Auslösung I> IM UM(+) 0x1040 Schwellenüber- wachung SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 245 Störung - TM2 Out of range 0x1030 32.3 reserviert Bit[5] 33.0 Störungen – Störung - Auslösung 0/4-20mA > AM2 0x104A Schwellenüber- wachung erweitert 33.1 Störung - Auslösung 0/4-20mA < AM2 0x104B 33.2 reserviert Bit[6] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 246 Meldung - Auslösung 0/ 4-20mA > 2 41.3 Meldung - Auslösung 0/ 4-20mA < 41.4 Meldung - Grenzwert 5 Grenzwert- melder 5 41.5 Meldung - Grenzwert 6 Grenzwert- melder 6 41.6 reserviert Bit[2] 42.0 reserviert Bit[8] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 247 "SF" am DM-FP (da PROFIsafe nicht aktiv) **) PNIO-Diagnosestatus für den kommenden Alarm: ● 1 = Maintenance Required ● 2 = Maintenance Demanded ● 3 = Failure ***) keine PNIO-Diagnose 1) Erdschlussmodul 3UF7510-1AA00-0 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 248: Datensatz 94 - Messwerte
TM2 - Temperatur 1 Wort 0 - 65535 128.0 TM2 - Temperatur 2 Wort 0 - 65535 130.0 TM2 - Temperatur 3 Wort 0 - 65535 132.0 Frequenz Wort 0 - 65535 0,01 Hz SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 249 Wert immer bezogen auf symm. Auslöseschwelle, Darstellung in 2-%-Schritten in Bits 6 ... 0 (Wertebereich 0 bis 254 %), Bit 7 zeigt Unsymmetrie (feste Schwelle 50 %) an. 3) Darstellung in Kelvin. 4) Erdschlussmodul 3UF7510-1AA00-0 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 250: Datensatz 95 - Service-/Statistikdaten
Energie W_F (Float) Byte[8] 1 kWh 76.0 reserviert D-Wort[6] 100.0 reserviert Byte[16] 116.0 Timer 5 - Istwert Wort 0 - 65535 100 ms 118.0 Timer 6 - Istwert Wort 0 - 65535 100 ms SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 251 Analoge Arithmetik 1 Ausgang Wort 0 - 65535 126.0 Analoge Arithmetik 2 Ausgang Wort 0 - 65535 128.0 Analoger Multiplexer Ausgang Wort 0 - 65535 reserviert Wort[9] 1) nur schreibbar, wenn Funktion Startüberwachung aktiviert! SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 252: Datensatz 130 - Basis-Geräteparameter 1
5 = 63 A - 630 A UM+: 9 = 0,3 A - 4 A 10 = 3 A - 40 A 11 = 10 A - 115A 12 = 20 - 200A 13 = 63 - 630A SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 253 0, 1 0 = Hand 1 = Auto 12.4 reserviert 12.5 reserviert 12.6 reserviert 12.7 reserviert 13.0 Diagnose bei 0, 1 Prozessmeldungen 13.1 Diagnose bei 0, 1 Prozesswarnungen 13.2 Diagnose bei 0, 1 Prozessstörungen SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 254 Motorschutz - Verhalten bei Bit[2] 0, 1, 2 Überlastbetrieb 17.2 Unsymmetrieschutz - Bit[2] 0, 1, 2, 3 Verhalten 17.4 Verhalten Auslösung I> Bit[2] 0, 1, 3 17.6 Verhalten Warnung I> Bit[2] 0, 1, 2 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 255 3 = run+ 23.4 EM-Verhalten bei Externem Bit[2] 1, 3 0 = deaktiviert Erdschluss 1 = Melden 23.6 EM-Verhalten bei Warnung Bit[2] 0, 1, 2 2 = Warnen Externer Erdschluss 3 = Abschalten SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 256 4 % / Ie 0 IM UM(+) 38.0 Schwelle Warnung I< Byte 0 - 255 4 % / Ie 0 IM UM(+) 39.0 Schwelle Blockierung Byte 0 - 255 4 % / Ie 0 IM UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 257 Zähler 1 - Grenzwert Wort 0 - 65535 70.0 Zähler 2 - Grenzwert Wort 0 - 65535 72.0 - Auslöseschwelle Wort 30 - 40000 1 mA 1000 74.0 - Warnschwelle Wort 30 - 40000 1 mA SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 258 84.0 Schwelle Betriebsstunden Motor > Wort 0xFFFFF 88.0 reserviert Wort 1) Wertebereich abhängig vom Strombereich des IM / UM und vom Umrechnungsfaktor. Bit 31 = 1, d. h. Umrechnungsfaktor aktiv. 2) Erdschlussmodul 3UF7510-1AA00-0 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 259: Datensatz 131 - Basis-Geräteparameter 2 (Stecker Binär)
33.0 OPC UA Melden - Bit 0.1 Byte 0 - 255 34.0 OPC UA Melden - Bit 0.2 Byte 0 - 255 35.0 OPC UA Melden - Bit 0.3 Byte 0 - 255 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 260 [BB] Ein< 64.0 Steuerstelle - Bedienbaustein Byte 0 - 255 [BB] Aus 65.0 Steuerstelle - Bedienbaustein Byte 0 - 255 [BB] Ein> 66.0 Steuerfunktion - Ein< Byte 0 - 255 Default: Sammelsteuerstelle Ein< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 261 Wahrheitstabelle 3 3E/1A - Byte 0 - 255 Eingang 1 95.0 Wahrheitstabelle 3 3E/1A - Byte 0 - 255 Eingang 2 96.0 Wahrheitstabelle 3 3E/1A - Byte 0 - 255 Eingang 3 97.0 reserviert Byte SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 262 Flimmern 2 - Eingang Byte 0 - 255 121.0 Flimmern 3 - Eingang Byte 0 - 255 122.0 Analoge Parameter (44) 122.0 SPS/PLS analoger Eingang Byte 0 - 255 Default: max. Strom I_max 123.0 reserviert Byte SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 263: Datensatz 132 - Erweiterte Geräteparameter 1
1= in Zuleitung Externer Fehler 5 - Typ 0, 1 0 = Schließer Externer Fehler 6 - Typ 0, 1 1 = Öffner reserviert reserviert Überwachung Externer Fehler 5 0, 1 0 = immer SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 264 2 = run (Motor ein, nicht RMT) 12.4 Überwachung Auslösung 0/ Bit[2] 0, 1, 2, 3 4-20mA< 3 = run + (Motor ein, nicht RMT, 12.6 Überwachung Warnung 0/ Bit[2] 0, 1, 2, 3 Startausblendung) 4-20mA< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 265 0, 1, 3 20.2 Verhalten Warnung 0/4-20mA> Bit[2] 0, 1, 2 20.4 Verhalten Auslösung 0/4-20mA< Bit[2] 0, 1, 3 20.6 Verhalten Warnung 0/4-20mA< Bit[2] 0, 1, 2 21.0 reserviert Bit[2] 21.2 reserviert Bit[2] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 266 0 - 4 0 = Manual 1 = 3 s 27.6 BBD - Betriebsanzeige (Bit 2 .. 3) Bit[2] 0 - 4 2 = 10 s 3 = 1 min 4 = 5 min SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 267 3 = 1 min 4 = 5 min 36.0 Byte-Parameter (29) 36.0 reserviert Byte 37.0 EM - Verzögerung Byte 0 - 255 100 ms 38.0 Schwelle Auslösung cos phi< Byte 0 - 100 UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 268 0 - 255 100 ms 60.0 Verzögerung Grenzwert 3 Byte 0 - 255 100 ms 61.0 Verzögerung Grenzwert 4 Byte 0 - 255 100 ms 62.0 TM - Hysterese Byte 0 - 255 TM1 TM2 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 269 65535 90.0 Grenzwertmelder 4 - Grenzwert Wort 65535 92.0 Timer 3 - Grenzwert Wort 100 ms 65535 94.0 Timer 4 - Grenzwert Wort 100 ms 65535 96.0 Zähler 3 - Grenzwert Wort 65535 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 270 000 - 0x7FFFF 140.0 Calculator 1, Zähler / Offset D-Wort 2x - 32768 - 32767 1) Wertebereich abhängig vom Strombereich des IM/UM und vom Umrechnungsfaktor; Bit 31 = 1, d. h. Umrechnungsfaktor aktiv SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 271: Datensatz 133 - Erweiterte Geräteparameter 2 (Stecker Binär)
Hilfssteuereingang - DMA Byte 0 - 255 36.0 Externer Fehler 5 - Eingang Byte 0 - 255 37.0 Externer Fehler 6 - Eingang Byte 0 - 255 38.0 reserviert Byte 39.0 reserviert Byte SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 272 Byte 0 - 255 77.0 Signalanpassung 4 - Reset Byte 0 - 255 78.0 Nullspannungssicheres Element 3 - Byte 0 - 255 Eingang 79.0 Nullspannungssicheres Element 3 - Reset Byte 0 - 255 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 273 SPS/PLS analoger Eingang 3 Byte 0 - 255 97.0 SPS/PLS analoger Eingang 4 Byte 0 - 255 98.0 Calculator 2, Eingang 1 Byte 0 - 255 99.0 Calculator 2, Eingang 2 Byte 0 - 255 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 274: Datensatz 134 - Erweiterte Geräteparameter 1
Bit[4] 0 ... 15 Hysterese 23.0 reserviert 23.4 reserviert 24.0 reserviert 24.4 reserviert 25.0 reserviert 25.4 reserviert 26.0 reserviert 26.4 reserviert 27.0 reserviert 27.4 reserviert 28.0 reserviert 28.4 reserviert 29.0 reserviert 29.4 reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 275 Strombereich des UM+ 44.0 Interner Erdschluss+ - Wort 0 ... 65535 1 mA Wertebereich Warnschwelle abhängig vom Strombereich des UM+ 45.0 reserviert 46.0 reserviert 47.0 reserviert 48.0 reserviert 49.0 reserviert 50.0 reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 276 Analoger Multiplexer Konst 3 Wort 0 - 65535 102.0 Analoger Multiplexer Konst 4 Wort 0 - 65535 104.0 PWM Eingang Konst Wort 0 - 65535 106.0 PWM Eingang Min Wort 0 - 65535 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 277 140.0 Teil - D-Wort-Parameter 140.0 PE - min. Pausenzeit Motor D-Wort 0 - FFFFFFFF 1 ms 144.0 reserviert D-Wort Teil - Float-Parameter 148.0 .. reserviert Float 168.0 172.0 reserviert D-Wort 176.0 reserviert D-Wort SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 278: Datensatz 135 - Erweiterte Geräteparameter 2
0 - 255 26.0 reserviert 27.0 reserviert 28.0 reserviert 29.0 reserviert 30.0 reserviert 31.0 reserviert 32.0 reserviert 33.0 reserviert 34.0 reserviert 35.0 reserviert 36.0 reserviert 37.0 reserviert 38.0 reserviert 39.0 reserviert 40.0 reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 279 Analoge Arithmetik 2 Eingang 3 AI-Byte 0 - 255 79.0 Analoge Arithmetik 2 Eingang 4 AI-Byte 0 - 255 80.0 Analoger Multiplexer Eingang 1 AI-Byte 0 - 255 81.0 Analoger Multiplexer Eingang 2 AI-Byte 0 - 255 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 280 101.0 SPS / PLS analoger FI-Eingang FII-Byte 0 ... 255 102.0 SPS / PLS analoger FI-Eingang FII-Byte 0 ... 255 103.0 SPS / PLS analoger FI-Eingang FII-Byte 0 ... 255 107 ... reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 281: Datensatz 139 - Beschriftungen
Beschriftung TM Warnung T> Byte[10] 140.0 Beschriftung TM Auslösung T> Byte[10] 150.0 Beschriftung Warnung 0/4-20mA> Byte[10] 160.0 Beschriftung Warnung 0/4-20mA< Byte[10] 170.0 Beschriftung Auslösung 0/4-20mA> Byte[10] 180.0 Beschriftung Auslösung 0/4-20mA< Byte[10] 190.0 reserviert Byte[10] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 282: Datensatz 140 - Beschriftungen 2
40.0 Beschriftung TM2 Auslösung T> Byte[10] 50.0 Beschriftung Warnung 0/4-20 mA> Byte[10] 60.0 Beschriftung Warnung 0/4-20 mA< Byte[10] 70.0 Beschriftung Auslösung 0/4-20 mA> Byte[10] 80.0 Beschriftung Auslösung 0/4-20 mA> Byte[10] 90.0 reserviert Byte[110] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 283: Datensatz 165 - Kennzeichnung
Ist das Passwort falsch, wird die Meldung "Meldung - Passwort falsch" gesetzt und keine Änderung durchgeführt. Tabelle 3- 77 Datensatz 224 - Passwortschutz Byte.Bit Bezeichnung Info reserviert Byte[4] Steuerflag: 0 = Passwortschutz aus, 1 = Passwortschutz ein reserviert Bit[31] Passwort Byte[8] 16.0 reserviert Byte[8] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 284: Datentabellen Modbus
Siehe I&M1-Daten (Seite 301) 0x4040 Siehe I&M2 - Einbaudatum (Seite 301) 0x4060 Siehe I&M3 - Kommentar (Seite 301) 0x4180 Siehe Basis-Geräteparameter 1 (Seite 302) 0x4380 Siehe Extended-Geräteparameter 1 (Seite 309) 0x4880 Siehe Beschriftungen (Seite 321) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 285: Byte-Anordnung
**) kursive Einträge sind nicht relevant (reserviert) und sind beim Schreiben mit "0" zu befüllen Parameter im laufenden Betrieb änderbar GG: Eintrag für Grundgerät SIMOCODE Modbus ***) Zugriff: R: Read (Lesezugriff); W: Write (Schreibzugriff); R/W: Read Write (Lesezugriff und Schreibzugriff) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 286: Datentabellen Modbus Rtu
0x000D Zyklisch Steuern - Bit 1.5 nicht belegt 0x000E Zyklisch Steuern - Bit 1.6 nicht belegt 0x000F Zyklisch Steuern - Bit 1.7 nicht belegt 0x0001 Wort Zyklisch Steuern - nicht belegt Analogwert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 287: Prozessabbild Der Eingänge - Überwachungsdaten
0x0401 Wort SPS/PLS analog. Eingang 1 max. Strom I_max 0x0402 Wort SPS/PLS analog. Eingang 2 nicht belegt 0x0403 Wort SPS/PLS analog. Eingang 3 nicht belegt 0x0404 Wort SPS/PLS analog. Eingang 4 nicht belegt SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 288: Messwerte
0 - 0xFFFFFFFF 1 VA 0x0842 Frequenz Wort 0 - 65535 0,01 Hz ab E03 0x0848 Strom I_max_A_F Float ab E03 0x084A Strom I_avg_A_F Float ab E03 0x084C Strom I_L1_A_F Float ab E03 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 289 Darstellung in 2-%-Schritten in Bits 6 ... 0 (Wertebereich 0 bis 254 %), Bit 7 zeigt Unsymmetrie (feste Schwelle 50 %) an 3) Darstellung in Kelvin 4) Erdschlussmodul 3UF7510-1AA00-0 5) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 290: Anzeige- Und Statistikdaten
Anzahl der Starts Links D-Wort 0 .. 0xFFFFFFFF 0x0C20 Energie W D-Wort 0 .. 0xFFFFFFFF 1 kWh 0x0C22 Energie W_F Float 1 kWh ab E03 1) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 291: Gerätediagnose
Status - Fahrt auf 0x1C19 Status - Fahrt zu 0x1C1A Status - RMZ 0x1C1B Status - RMA 0x1C1C Status - DMZ 0x1C1D Status - DMA 0x1C1E Status - Kaltfahren RMT 0x1C1F Status - BSA SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 292 0x1C42 Meldung - Auslösung P> 0x1C43 Meldung - Auslösung P< 0x1C44 Meldung - Auslösung cos phi< 0x1C45 Meldung - Auslösung U< 0x1C46 Meldung - Auslösung 0/4-20mA> 1 0x1C47 Meldung - Auslösung 0/4-20mA< 1 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 293 Meldung - Speichermodul eingelesen 0x1C69 Meldung - Speichermodul programmiert 0x1C6A Meldung - Speichermodul gelöscht 0x1C6B reserviert 0x1C6C Meldung - Initialisierungsmodul eingelesen 0x1C6D Meldung - Initialisierungsmodul programmiert 0x1C6E Meldung - Initialisierungsmodul gelöscht 0x1C6F Meldung - Adressierstecker eingelesen SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 294 Warnung - Thermistor Drahtbruch 0x1C92 Warnung - TM1 Warnung T> 0x1C93 reserviert 0x1C94 Warnung - TM1 Sensorfehler 0x1C95 Warnung - TM1 Out of range 0x1C96 Warnung - EM+ Drahtbruch 0x1C97 Warnung - EM+ Kurzschluss SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 295 0x1CB8 Störung - HW-Fehler Grundgerät 0x1CB9 Störung - Modulfehler 0x1CBA Störung - Temporäre Komponenten 0x1CBB Störung - Ausbaufehler 0x1CBC Störung - Parametrierung 0x1CBD Störung - Bus 0x1CBE Störung - SPS/ PLS 0x1CBF reserviert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 296 Störung - Auslösung I< 0x1CE2 Störung - Auslösung P> 0x1CE3 Störung - Auslösung P< 0x1CE4 Störung - Auslösung cos phi< 0x1CE5 Störung - Auslösung U< 0x1CE6 Störung - Auslösung 0/4-20mA> 0x1CE7 Störung - Auslösung 0/4-20mA< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 297 Störung - Testabschaltung 0x1CFA Störung - DM-F-Sicherheits-gerichtete Abschaltung 0x1CFB Störung - DM-F Verdrahtung 0x1CFC Störung - DM-FL Querschluss 0x1CFD reserviert 0x1CFE reserviert 0x1CFF reserviert 1) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 298: Fehlerspeicher
Byte Eintrag - Info Byte 1 ) Die Bedeutung der Fehlerereignisse kann der Tabelle "Alarm-, Fehler- und Systemmeldungen, Fehlerbehandlung PROFIBUS" im Systemhandbuch SIMOCODE pro entnommen werden. 2) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation...
Seite 299: Ereignisspeicher
1) Eintrag - Info besteht aus insgesamt 3 Byte, die auf jeweils zwei Registeradressen aufgeteilt werden. Für die Datensatzlänge gilt: Grundgerät SIMOCODE pro V Modbus RTU: 168 Byte 2) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation...
Seite 300: Trace-Daten
Input-Register Inhalt Größe Codierung (H) Zugriff Adresse 0x4000 RESERVED 10 Byte 0x00, ... 0x00 0x4005 MANUFACTURER_ID 2 Byte 42 = 0x002A (SIEMENS AG) 0x4006 ORDER_ID 20 Byte "3UF7 ..." 0x4010 SERIAL_NUMBER 16 Byte ASCII 0x4018 HARDWARE_REVISION 2 Byte 0x4019 SOFTWARE_REVISION 4 Byte Va.b.c...
Seite 301: I&M1-Daten
Max. Datenlänge pro Zugriff: 32 Register. Tabelle 3- 90 I&M3 - Kommentar Input/Holding-Register Inhalt Größe Zugriff Adresse 0x4060 reserviert 10 Byte 0x4065 ... 0x407F Kommentar 54 Byte 1) Zugriff auf den Kommentar über Modbus: read/write SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 302: Basis-Geräteparameter 1
Damit können z. B. Einstellungen wie Motornennstrom während des Betriebs des Motors angepasst werden. Max. Datensatzlänge pro Zugriff: 46 Register. Für die vollständige Parametrierung der SIMOCODE pro V-Modbus-Geräte wird dennoch die Software "SIMOCODE ES (TIA-Portal)" (siehe auch Kapitel "Inbetriebnahme mit Modbus RTU" im SIMOCODE pro - Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109743957)) benötigt.
Seite 303 2 = Warnen 2-3 Thermistor - Bit[2] 0, 1, 2, 3 = Abschalten Verhalten bei Fühler-Fehler 4-5 Interner Bit[2] 0, 1, 2, Erdschluss - Verhalten 6-7 Motorschutz - Bit[2] 0, 1, 2, Verhalten bei Überlast SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 304 4-5 Timer 1 - Art Bit[2] 0, 1, 2, verzögert 1 = einschalt- 6-7 Timer 2 - Art Bit[2] 0, 1, 2, verzögert mit Speicher 2 = ausschalt- verzögert 3 = einschalt- wischend SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 305 0 ... 255 100 ms IM / Erdschluss - UM(+) Verzögerung Motorschutz - Byte 5, 10 ... Class 35, 40 0x418F high Motorschutz - Byte 0 ... 255 100 ms IM / Verzögerung bei UM(+) Überlastbetrieb SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 306 0 ... 255 4 % / I_e 0 IM / Blockierung UM(+) 0x4194 high Verzögerung Byte 0 ... 255 100 ms IM / Auslösung I> UM(+) Verzögerung Byte 0 ... 255 100 ms IM / Warnung I> UM(+) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 307 Wort 0 ... 100 ms 0 = deaktiviert 65535 0x419D Startzahlüberwach Wort 0 ... ung - Startzeitraum 65535 0x419E Startzahlüberwach Wort 0 ... ung - Verriegelzeit 65535 0x419F Schwelle Wort 0 ... Stillstandszeit > 65535 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 308 Wort UM(+) 0x41AA Schwelle 0 ... Betriebsstunden Wort 0xFFFF Motor > FFFF 0x41AC reserviert Wort 1) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar 2) Bit 15 = 1 → Übersetzungsverhältnis aktiv SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 309: Extended-Geräteparameter 1
Damit können z. B. Einstellungen wie Motornennstrom während des Betriebs des Motors angepasst werden. Für die vollständige Parametrierung der SIMOCODE pro V-Modbus-Geräte wird dennoch die Software "SIMOCODE ES (TIA-Portal)" (siehe auch Kapitel "Inbetriebnahme mit Modbus RTU" im SIMOCODE pro - Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109743957)) benötigt.
Seite 310 Über-/ 0, 1 0 = > Unterschreitung (Überschreitung) Grenzwert 1 1 = < (Unterschreitung) Über-/ 0, 1 Unterschreitung Grenzwert 2 Über-/ 0, 1 Unterschreitung Grenzwert 3 Über-/ 0, 1 Unterschreitung Grenzwert 4 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 311 DM-FL - 0, 1 Einstellbare Konfiguration 1 Parameter zum Vergleich mit der DM-FL - 0, 1 Konfiguration am Konfiguration 2 Modul DM-FL - 0, 1 Konfiguration 3 DM-FL - 0, 1 Konfiguration 4 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 312 Bit[2] 0, 1, 2, 3 Warnung 0/4- 20mA < 0-1 Überwachung Bit[2] 0, 1, 2, 3 Grenzwert 1 2-3 Überwachung Bit[2] 0, 1, 2, 3 Grenzwert 2 4-5 Überwachung Bit[2] 0, 1, 2, 3 Grenzwert 3 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 313 2-3 Verhalten Bit[2] 0, 1, 2 2 = Warnen Warnung P > 3 = Abschalten 4-5 Verhalten Bit[2] 0, 1, 3 Auslösung P < 6-7 Verhalten Bit[2] 0, 1, 2 Warnung P < SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 314 2-3 reserviert Bit[2] 4-5 reserviert Bit[2] 6-7 reserviert Bit[2] 0 = einschalt- 0-1 Timer 3 - Art Bit[2] 0, 1, 2, 3 verzögert 1 = einschalt- verzögert mit Speicher 2 = ausschalt- verzögert SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 315 Bit[2] = Fern- Reset, Bit[3] = Aus- Befehl-Reset 0x438F high 0-3 BBD - Kontrast Bit[4] 0 ... 255 ab E03 (Bit 0 ... 3) 4-7 BBD - Kontrast Bit[4] (Bit 4 ... 7) SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 316 Byte 0 ... 100 Warnung cos phi< 0x4394 high Schwelle Byte 0 ... 255 Auslösung U< Schwelle Byte 0 ... 255 Warnung U< 0x4395 high Schwelle Byte 0 ... 255 *128 Auslösung 0/4-20mA> SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 317 Verzögerung Byte 0 ... 255 100 ms 5 Auslösung 0/4-20mA> Verzögerung Byte 0 ... 255 100 ms 5 Warnung 0/4-20mA> 0x439C high Verzögerung Byte 0 ... 255 100 ms 5 Auslösung 0/4-20mA< SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 318 Rechenbaustein 2 Byte -128 ... - Nenner 2 DM-F Schwelle Byte 0 ... 255 Woche 0 Testbedarf Teil - Wort- Parameter 0x43A6 AM1 - Startwert Wort 0 ... Wert für 0/4 mA Ausgang 65535 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 319 - Zähler Teil - D-Wort- Parameter 0x43B6 Motorschutz - 10 mA Einstellstrom Ie2 Wort 0x43B8 Schwelle 0 ... 0xF Auslösung P> Wort FFFFFF 0x43BA Schwelle 0 ... 0xF Warnung P> Wort FFFFFF SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 320 0x43C4 Rechenbaustein 2 - Offset Wort 0x80000 000 ... 0x7FFFF 0x43C6 Rechenbaustein 1 2x - ... 0x43 - Zähler/Offset Wort 32768 ... 32767 1) r/w: Wert ist les-/schreibbar; r: Wert ist nur lesbar SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 321: Beschriftungen
Beschriftung Warnung 0/4- Byte[10] 20mA < 0x48D5 Beschriftung Auslösung 0/4- Byte[10] 20mA > 0x48DA Beschriftung Auslösung 0/4- Byte[10] 20mA < 0x48DF reserviert Byte[10] Datensatzlänge: 200 Byte 1) Zugriff auf die Beschriftungen über Modbus: read/write SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 322: Datentabellen Ethernet Ip
240 Byte Statistical Data Object (Seite 338) 0x0098 228 Byte Motor Parameter Object (Seite 340) 0x0099 116 Byte TCP/IP Interface Object (Seite 342) 0x00F5 Ethernet Link Object (Seite 343) 0x00F6 Overload Object 0x002C SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 323: Identity Object
Tabellen, Datensätze 3.6 Datentabellen EtherNet IP 3.6.2 Identity Object Die folgenden Informationen gelten für das Identity Object des SIMOCODE pro V- EtherNet/IP-Geräts: ● Klassencode: 0x0001 ● Klassenattribute: 1, 2, 3 ● Anzahl an Instanzen: 1 Tabelle 3- 95 Attribute der Instanz 1 für das Identity Object...
Seite 324: Message Router Object
UINT Num of Instances UINT 3.6.3 Message Router Object Das Message Router Object ist ein CIP-definiertes Objekt. Es besitzt keine Klassen- oder Instanzattribute, sondern leitet lediglich explizite Messages an die betreffenden Objekte weiter. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 325: Assembly Object
Bit 1.2 Bit 1.1 Bit 1.0 2 ... 3 Zykl. Steuern Byte 2/3 - Analogwert 1 Die über Instanz 100 an SIMOCODE pro gegebenen Werte können innerhalb der Software SIMOCODE ES (TIA-Portal) weiterverarbeitet werden. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 326 Bit 1.7 Bit 1.6 Bit 1.5 Bit 1.4 Bit 1.3 Bit 1.2 Bit 1.1 Bit 1.0 Die über Instanz 101 an SIMOCODE pro gegebenen Werte können innerhalb der Software SIMOCODE ES (TIA-Portal) weiterverarbeitet werden. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 327 Zykl. Steuern Byte 2/3 - Analogwert 1 4, 5 Zykl. Steuern Byte 4/5 - Analogwert 2 Die über Instanz 102 an SIMOCODE pro gegebenen Werte können innerhalb der Software SIMOCODE ES (TIA-Portal) weiterverarbeitet werden. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 328 Die Geräteparametrierung erfolgt über die Parametriersoftware SIMOCODE ES (TIA-Portal). Integration eines SIMOCODE-Geräts als "Generic Ethernet Module" in die Rockwell Studio 5000-Umgebung: Hierbei muss das "Configuration Assembly" mit der Instanz 120 und der Länge 0 mit angegeben werden: SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 329 Zykl. analoger Float-Eingang 2 8 ... 9 Zykl. Melden Byte 8/9 - Analogwert 4 Die über Instanz 150 von SIMOCODE pro an die Steuerung gemeldeten Bit- und Analogwerte können innerhalb der Software SIMOCODE ES (TIA-Portal) frei zugewiesen werden. Korrespondierende Funktionsblöcke in den Plänen von SIMOCODE ES (TIA-Portal): Vorbelegung der zyklischen Steuer- und Meldedaten: Siehe Belegung der zyklischen Steuer- und Meldedaten für die vordefinierten Steuerfunktionen (Seite 130).
Seite 330 Bit 1.0 2 ... 3 Zykl. Melden Byte 2/3 - Analogwert 1 Die über Instanz 151 von SIMOCODE pro an die Steuerung gemeldeten Bit- und Analogwerte können innerhalb der Software SIMOCODE ES (TIA-Portal) frei zugewiesen werden. Korrespondierende Funktionsblöcke in den Plänen von SIMOCODE ES (TIA-Portal): Vorbelegung der zyklischen Steuer- und Meldedaten: Siehe Belegung der zyklischen Steuer- und Meldedaten für die vordefinierten Steuerfunktionen (Seite 130).
Seite 331 Zykl. Melden Byte 8/9 - Analogwert 8 18 ... 19 Zykl. Melden Byte 8/9 - Analogwert 9 Die über Instanz 152 von SIMOCODE pro an die Steuerung gemeldeten Bit- und Analogwerte können innerhalb der Software SIMOCODE ES (TIA-Portal) frei zugewiesen werden.
Seite 332 Tabellen, Datensätze 3.6 Datentabellen EtherNet IP Korrespondierende Funktionsblöcke in den Plänen von SIMOCODE ES (TIA-Portal): Vorbelegung der zyklischen Steuer- und Meldedaten: Siehe Belegung der zyklischen Steuer- und Meldedaten für die vordefinierten Steuerfunktionen (Seite 130). SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 333 Daten des Measurement-Objekts: Siehe Measurement Object (Seite 336). 260 ... 487 Daten des Statistical Data Objects: Siehe Statistical Data Object (Seite 338). Die über Instanz 153 von SIMOCODE pro an die Steuerung gemeldeten Bit- und Analogwerte können innerhalb der Software SIMOCODE ES (TIA-Portal) frei zugewiesen werden.
Seite 334: Allgemeine Dienste Für Das Assembly Object
Beschreibung Klasse Instanz 0x0E Get_Attribute_Single Liefert Inhalte eines Attributs 0x10 Nein Set_Attribute_Single Ändert einen Attributwert Klassenattribute für das Assembly Object Attribut-ID Zugriff Beschreibung Datentyp Revision UINT Max Instance UINT Num of Instances UINT SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 335: Connection Manager Object
Gerätediagnose (Seite 238). Hinweis Functional Example EtherNet/IP In einem Functional Example zu EtherNet/IP im Industry Online Support stehen diese Informationen als fertig angelegter User-defined Data Type für die Rockwell-Studio 5000- Umgebung zur Verfügung. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 336: Measurement Object
3.6 Datentabellen EtherNet IP 3.6.7 Measurement Object Das Measurement Object liefert die aktuellen Messwerte von z. B. Strom, Spannung, Leistung, cos phi, … des SIMOCODE pro V EtherNet/IP-Geräts. ● Klassencode: 0x0097 ● Klassenattribute: 0 ● Anzahl an Instanzen: 1 ● Objektlänge: 240 Byte Tabelle 3- 102 Allgemeine Dienste für das Measurement Object...
Seite 337 Wert immer bezogen auf symm. Auslöseschwelle, Darstellung in 2 %-Schritten in Bits 6 ... 0 (Wertebereich 0 bis 254 %), Bit 7 zeigt Unsymmetrie (feste Schwelle 50 %) an. 3) Darstellung in Kelvin. SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 338: Statistical Data Object
3.6 Datentabellen EtherNet IP 3.6.8 Statistical Data Object Das Statistical Data Object liefert die Statistikdaten wie z.B. Betriebsstunden, Anzahl Überlastauslösungen, Anzahl der Starts, … des SIMOCODE pro V EtherNet/IP-Geräts. ● Klassencode: 0x0098 ● Klassenattribute: 0 ● Anzahl an Instanzen: 1 ●...
Seite 339 Zähler 6 Istwert DINT 0 - 65535 Analoge Arithmetik 1 Ausgang DINT 0 - 65535 Analoge Arithmetik 2 Ausgang DINT 0 - 65535 Analoger Multiplexer Ausgang DINT 0 - 65535 58..66 reserviert DINT[9] SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 340: Motor Parameter Object
3.6 Datentabellen EtherNet IP 3.6.9 Motor Parameter Object Über das Motor Parameter Object können ausgewählte Geräteparameter des SIMOCODE pro V EtherNet/IP-Geräts geschrieben oder ausgelesen werden. Damit kann eine Anpassung der Geräteparametrierung über die Steuerung oder ein angeschlossenes Leitsystem erfolgen ● Klassencode: 0x0099 ●...
Seite 341 DINT 0 .. 65535 Get/ Set Schwelle Grenzwert 5 DINT 0 .. 65535 Get/ Set Schwelle Grenzwert 6 DINT 0 .. 65535 1) Wertebereich abhängig vom Strombereich des IM/ UM und dem Umrechnungsfaktor SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 342: Tcp/Ip Interface Object
3.6.10 TCP/IP Interface Object Das TCP/IP Interface-Object bietet den Mechanismus zur Konfiguration der TCP/IP- Netzwerkschnittstelle des SIMOCODE pro V EtherNet/IP-Geräts. Zu den konfigurierbaren Elementen zählen u. a. die IP-Adresse, die Netzwerkmaske, die Gatewayadresse und der Hostname des Geräts. ● Klassencode: 0x00F5 ●...
Seite 343: Ethernet Link Object
Dienstbezeichnung Beschreibung Klasse Dienst 0x01 Nein Get_Attributes_All Liefert Inhalte aller Attribute 0x0E Nein Get_Attributes_Single Liefert Inhalte eines Attributes 0x10 Nein Set_Attributes_Single Ändert einen Attributwert 0x4C Nein Get_and_Clear Attribut empfangen und auf 0 setzen SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 344 Tabellen, Datensätze 3.6 Datentabellen EtherNet IP SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 345: Liste Der Abkürzungen
Liste der Abkürzungen Abkürzungsverzeichnis Siehe SIMOCODE pro - Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109743957). SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 346 Liste der Abkürzungen A.1 Abkürzungsverzeichnis SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 347: Index
Azyklisches Schreiben und Lesen von DPV1- Datensätzen, 28 ChannelProperties.Direction (Bit 13 - 15), 73 ChannelProperties.Specifier (Bit 11/12), 73 ChannelProperties.Type (Bit 0 - 7), 72 CIP, 112 Basis-Geräteparameter 1, 302 Baugruppentausch ohne Wechselmedium/PC, 53 SIMOCODE pro - Kommunikation Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002...
Seite 348 Datensatz 224 - Passwortschutz, 205, 283 Einbaudatum, 283 Datensatz 63 - Analogwertaufzeichnung, 165, 235 Einbindung von SIMOCODE pro V PN in SIMATIC Datensatz 67 - Prozessabbild der Ausgänge, 166, 235 STEP 7 V5 über OM SIMOCODE pro, 52 Datensatz 69 - Prozessabbild der Eingänge, 167, 236 Einstellung der IP-Parameter, 83, 91, 122 Einstellungen des Webbrowsers für den Zugriff auf die...
Seite 349 ODVA Profile, 325 Instance 51: Input assembly extended overload from ODVA Profile, 325 Integration in Rockwell Studio 5000, 114 Gerätediagnose, 291 Integration von SIMOCODE pro EIP mithilfe einer Gerätename, 41, 54 EDS-Datei, 114 Gerätenamen durch Projektierungswerkzeug des IO-Device, 41 Automatisierungssystems zuweisen, 54 IP-Adresse, 41, 111 Gerätenamen mit der Parametriersoftware...
Seite 350 Projektierung der OPC-UA-Steuer- und Meldedaten mit SIMOCODE ES, 86 Projektierung des Diagnoseverhaltens, 65 Projektierung des Neuanlauf der Kommunikationsschnittstelle, 118 SIMOCODE pro V PN OPC UA Servers - Newsletter, 11 Voraussetzungen, 82 Node-IDs, 209 Projektierung Shared Device, 58 Normdiagnose, 18, 28...
Seite 351 SIMATIC PDM, 13, 14 SIMATIC powercontrol, 13 Überlast, 127, 206 SIMOCODE ES, 13 Uhrzeitstempelung/Uhrzeitsynchronisation, 40 SIMOCODE pro als DPV1-Slave über GSD in die Uhrzeitsynchronisation nach dem NTP-Verfahren, 93 Projekierungssoftware einbinden, 30 User Structure Identifier (USI), 75 SIMOCODE pro als S7-Slave über...
Seite 352 Zuordnungstabelle Buchsen analog, 153, 227 Zuordnungstabelle Buchsen digital, 220 Zyklisch Melden, 17 Zyklisch Steuern, 17 Zyklische Daten an SIMOCODE pro V (PN), 48 Zyklische Daten von PROFIBUS DP-Master zu SIMOCODE pro, 17, 17 Zyklische Daten von SIMOCODE pro V (PN), 50...

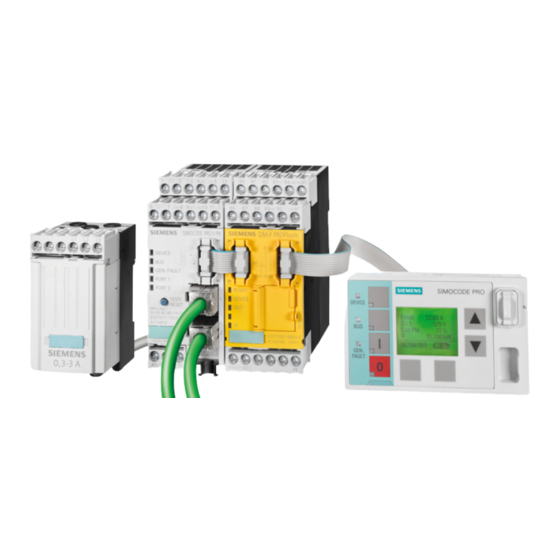

Siemens SIMOCODE pro Handbuch

1 Einleitung

2 Kommunikation

3 Tabellen, Datensätze

Quicklinks

Verwandte Anleitungen für Siemens SIMOCODE pro

Inhaltszusammenfassung für Siemens SIMOCODE pro
