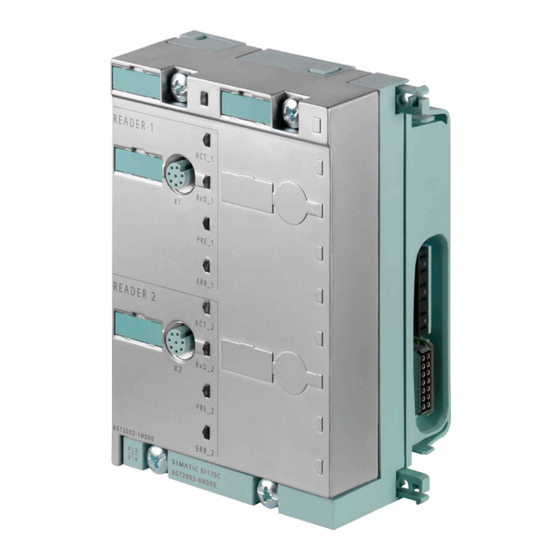

Kommunikationsmodul RF170C
SIMATIC Ident
RFID-Systeme
Kommunikationsmodul RF170C
Betriebsanleitung
01/2016
J31069-D0176-U001-A4-0018
___________________
Einleitung
___________________
Beschreibung
___________________
Montieren
___________________
Anschließen
___________________
Parametrieren
___________________
Instandhalten und Warten
Diagnose und
___________________
Fehlermeldungen
___________________
Technische Daten
___________________
Maßbilder
___________________
Anhang
1
2
3
4
5
6
7
8
9
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC Ident

Inhaltszusammenfassung für Siemens SIMATIC Ident

  • Seite 1 ___________________ Kommunikationsmodul RF170C Einleitung ___________________ Beschreibung ___________________ SIMATIC Ident Montieren ___________________ Anschließen RFID-Systeme Kommunikationsmodul RF170C ___________________ Parametrieren ___________________ Instandhalten und Warten Betriebsanleitung Diagnose und ___________________ Fehlermeldungen ___________________ Technische Daten ___________________ Maßbilder ___________________ Anhang 01/2016 J31069-D0176-U001-A4-0018...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................5 Beschreibung ............................7 Anwendungsbereich und Merkmale ..................7 Aufbau ............................9 2.2.1 Konfiguration ..........................9 2.2.2 Komponenten des Dezentralen Peripheriegerätes ET 200pro mit RF170C ......13 2.2.3 Maximalausbau ........................14 Potentialtrennung ........................16 Integration ..........................17 Datendurchsatz planen ......................
  • Seite 4 Inhaltsverzeichnis Diagnose und Fehlermeldungen ......................45 LED-Anzeige am Interfacemodul ................... 45 LED-Anzeige am Kommunikationsmodul RF170C ..............45 Identifikations- und Maintenance-Daten (I&M-Daten)............47 Parametrierung der Diagnose ....................48 Diagnosen des Kommunikationsmoduls RF170C ..............49 Technische Daten ..........................51 Maßbilder ............................. 53 Interfacemodul mit Anschlussmodul ..................

  • Seite 5: Einleitung

    Einleitung Zweck dieser Betriebsanleitung Die Informationen dieser Betriebsanleitung ermöglichen es Ihnen, die ET 200pro mit dem Kommunikationsmodul RF170C in Betrieb zu nehmen und zu betreiben: ● am PROFIBUS DP als DP-Slave ● am PROFINET als PROFINET IO-Device ● als zentrale Peripherie mit einem ET 200pro-Interfacemodul (IM 154-1 DP, IM 154-2 DP High Feature, IM 154-4 PN High Feature, IM 154-6 PN High Feature, IM 154-8 CPU) Erforderliche Grundkenntnisse...

  • Seite 6: Wegweiser

    Einleitung Die aktuellen Handbücher finden Sie auf den Seiten des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/14970/man)". Konventionen Innerhalb dieser Dokumentation werden folgende Begriffe/Abkürzungen synonym verwendet: Reader Schreib-/Lesegerät, SLG, Optisches Handlesege- rät Transponder, Tag Datenträger, Mobiler Datenspeicher, MDS Kommunikationsmodul, CM Anschaltmodul, ASM Marken SIMATIC ®, SIMATIC RF ®, MOBY ®, RF-MANAGER ®...

  • Seite 7: Beschreibung

    Beschreibung Anwendungsbereich und Merkmale Anwendungsbereich Das Kommunikationsmodul RF170C ist ein Modul für SIMATIC S7. Es kann in das Dezentrale Peripheriegerät ET 200pro gesteckt werden. Der Betrieb der ET 200pro erfolgt über PROFIBUS DP-V1 oder PROFINET IO. Als Steuerung kann eine S7-300/-400/-1200/- 1500 verwendet werden.

  • Seite 8: Weitere Merkmale

    Beschreibung 2.1 Anwendungsbereich und Merkmale ● MOBY I (Normaladressierung) ● MOBY U (Normaladressierung) ● MV400 ● MV320, MV340 ● Beliebige serielle Geräte über RS232/RS422 (Freeport-Protokoll) (in Vorbereitung) Merkmale Voraussetzung für den Betrieb des RF170C ist ein ET 200pro-Interfacemodul (IM 154-1 DP, IM 154-2 DP High Feature, IM 154-4 PN High Feature, IM 154-8 CPU).

  • Seite 9: Aufbau

    Der elektrische Maximalausbau kann mit dem TIA Selection Tool überprüft werden. Die Verwendung des Tools wird empfohlen, da nicht mit allen Reader-Konfigurationen der Maximalausbau erreicht werden kann. Sie finden das Tool im Internet auf der Seite des "Siemens-Homepage (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool/Seiten/tab.aspx)". Kommunikationsmodul RF170C...
  • Seite 10 Beschreibung 2.2 Aufbau ① Modulträger ② Interfacemodul mit Busmodul ③ Kommunikationsmodul RF170C (bestehend aus Elektronikmodul und Busmodul) ④ Abschlussmodul ⑤ Anschlussmodul RF170C ⑥ Anschlussmodul für Interfacemodul Bild 2-2 ET 200pro mit RF170C Als Interfacemodul kann eine IM 154-1 DP, IM 154-2 DP High Feature, IM 154-4 PN High Feature, IM 154-6 PN High Feature oder IM 154-8 CPU gesteckt werden.
  • Seite 11 Beschreibung 2.2 Aufbau Konfiguration In den nachfolgenden Bildern ist die ET 200pro beispielhaft mit dem Anschlussmodul CM IM DP Direkt für das Interfacemodul dargestellt. Bild 2-3 Konfigurationsbeispiel Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...
  • Seite 12 Beschreibung 2.2 Aufbau Bild 2-4 Maximalkonfiguration von RF170C an einer ET 200pro Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 13: Komponenten Des Dezentralen Peripheriegerätes Et 200Pro Mit Rf170C

    Beschreibung 2.2 Aufbau 2.2.2 Komponenten des Dezentralen Peripheriegerätes ET 200pro mit RF170C Komponenten des Dezentralen Peripheriegerätes ET 200pro mit RF170C (Auszug) Die folgende Tabelle stellt Ihnen die wichtigsten Komponenten der ET 200pro vor. Tabelle 2- 1 Komponenten von ET 200pro Komponente Funktion Abbildung...

  • Seite 14: Maximalausbau

    Beschreibung 2.2 Aufbau Komponente Funktion Abbildung Kommunikations- Im Auslieferungszustand ist das modul RF170C Kommunikationsmodul auf dem Busmodul montiert. Das Busmo- dul ist das mechanische und elekt- rische Verbindungselement der einzelnen ET 200pro-Module. Anschlussmodul Die Anschlussmodule werden auf RF170C die Kommunikationsmodule mon- tiert.

  • Seite 15: Maximalausbau Elektrisch

    Der elektrische Maximalausbau kann mit dem TIA Selection Tool überprüft werden. Die Verwendung des Tools wird empfohlen, da nicht mit allen Reader-Konfigurationen der Maximalausbau erreicht werden kann. Sie finden das Tool im Internet auf der Seite des "Siemens-Homepage (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool/Seiten/tab.aspx)". Kommunikationsmodul RF170C...

  • Seite 16: Potentialtrennung

    Beschreibung 2.3 Potentialtrennung Potentialtrennung Potentialtrennung ET 200pro mit RF170C ermöglicht einen erdfreien Aufbau einer Anlage. Die folgende Schaltung zeigt den internen Zusammenhang der Bezugspotentiale. Bild 2-5 Potentialtrennung RF170C (Masse gegen Schirm) Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 17: Integration

    RF170C über die Gerätekonfiguration von STEP 7 Basic/Professional (TIA Portal), HW-Konfig des SIMATIC-Managers oder ein anderes Engineering-System konfiguriert werden. Das HSP bzw. die GSD-/GSDML-Datei stehen Ihnen auf der DVD "RFID Systems Software & Documentation" oder auf den Seiten des "Siemens Industry Online Support" zur Verfügung. Datendurchsatz planen Auf der DVD "Ident Systems Software &...

  • Seite 18: Voraussetzungen

    Beschreibung 2.5 Datendurchsatz planen Voraussetzungen Treffen eine oder mehrere der folgenden Randbedingungen zu, empfehlen wir Ihnen diese Überprüfung: ● Sie arbeiten mit Readern eines schnellen Ident-Systems (z. B. RF300) ● Sie möchten große Datenblöcke auf dem Transponder bearbeiten (z. B. >100 Byte) ●...

  • Seite 19: Montieren

    Montieren Ausführliche Informationen zur Montage des RF170C in einer ET 200pro finden Sie in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro (https://support.industry.siemens.com/cs/ww/de/view/21210852)". Nachfolgend finden Sie einen Überblick zu den Montageschritten. Interfacemodul montieren Einleitung Das Interfacemodul verbindet die ET 200pro mit dem PROFIBUS DP / PROFINET IO und versorgt die RF170C mit Spannung.

  • Seite 20: Kommunikationsmodul Rf170C Montieren

    Montieren 3.2 Kommunikationsmodul RF170C montieren Vorgehensweise Gehen Sie folgendermaßen vor, um das Interfacemoduls zu montieren: 1. Stecken Sie das Interfacemodul auf den Modulträger bis es einrastet und verschieben Sie das Modul ggf. an die richtige Position. 2. Verschrauben Sie das Interfacemodul mit dem Modulträger. –...

  • Seite 21: Vorgehensweise

    Montieren 3.3 Abschlussmodul montieren Vorgehensweise Gehen Sie folgendermaßen vor, um das Kommunikationsmodul RF170C zu montieren: 1. Stecken Sie das Kommunikationsmodul auf den Modulträger bis es einrastet. 2. Verschieben Sie das Kommunikationsmodul nach links bis es am Interfacemodul bzw. am vorherigen Kommunikationsmodul einrastet. Achten Sie dabei darauf, dass beim Verschieben des Kommunikationsmoduls RF170C das Anschlussmodul noch nicht montiert sein darf.

  • Seite 22: Profibus Dp-Adresse Und Abschlusswiderstand Einstellen

    Achten Sie dabei darauf, dass alle anderen Anschlussmodule bereits mit den Kommunikationsmodulen verschraubt sind. PROFIBUS DP-Adresse und Abschlusswiderstand einstellen Ausführliche Informationen zum Einstellen des Abschlusswiderstands finden Sie in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro (https://support.industry.siemens.com/cs/ww/de/view/21210852)". Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 23: Anschließen

    Anschließen ACHTUNG Bestimmungsgemäßer Gebrauch Beachten Sie, dass bei Anschluss von nicht spezifizierten Geräten an einer ET 200pro das angeschlossene Gerät zerstört werden kann. PROFIBUS-/PROFINET-Anschlusstechnik Ausführliche Informationen zum Anschließen der ET 200pro am PROFIBUS DP bzw. PROFINET IO stehen in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro" zur Verfügung.

  • Seite 24: Reader Anschließen

    Anschließen 4.1 Reader anschließen Reader anschließen Reader-Anschlusstechnik Jeder an einer RF170C angeschlossene Reader belegt eine der zwei M12- Anschlussbuchsen (X1, X2). Für einen einfachen Anschluss des Readers sorgt ein fertig konfektioniertes Kabel. Es stehen verschiedene Kabellängen zur Verfügung. Bild 4-1 Übersicht Verkabelung Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 25: Rf170C Mit Anschlussmodul Anschließen

    Anschließen 4.2 RF170C mit Anschlussmodul anschließen RF170C mit Anschlussmodul anschließen Einleitung Die Reader werden mit Hilfe der Anschlusskabel über die 8-poligen Rundbuchsen (X1, X2) an dem Anschlussmodul RF170C angeschlossen. Falls Sie die Kabel selbst konfigurieren möchten, können Sie einen 8-poligen M12-Stecker und ein entsprechendes Kabel verwenden.

  • Seite 26: M12-Stecker Anschließen

    Anschließen 4.2 RF170C mit Anschlussmodul anschließen M12-Stecker anschließen Gehen Sie folgendermaßen vor, um das M12-Stecker anzuschließen: 1. Drücken Sie den Stecker in die jeweilige Rundbuchse am Anschlussmodul RF170C. Achten Sie dabei auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder).

  • Seite 27: Parametrieren

    CM nachträglich über eine HSP-Datei in TIA bzw. im SIMATIC Manager einbinden. Wenn sie mit einer anderen Projektierungssoftware arbeiten, steht Ihnen für die Projektierung eine GSD-/GSDML-Datei zur Verfügung. Sie finden die entsprechenden GSD- /GSDML-Dateien im Siemens Industry Online Support bei der ET 200pro. Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 28: Projektierung Über Step 7 (Basic/Professional)

    Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Projektierung über STEP 7 (Basic/Professional) Projektierung mit dem TIA Portal Die Projektierung des RF170C führen Sie mit Hilfe des TIA Portals durch. Fügen Sie dazu die gewünschte ET 200pro-Baugruppe (Interfacemodul/Zentralbaugruppe) per 'drag & drop' aus dem Hardware-Katalog in die Gerätekonfiguration ein.
  • Seite 29 Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Bild 5-2 Parameter der Parametergruppe "Baugruppenparameter" Tabelle 5- 1 Parameter der Parametergruppe "Baugruppenparameter" Parameter Parameterwert Default-Wert Beschreibung User Mode Ident-Profil/RFID- Ident-Profil/RFID- Die Auswahl ist abhängig vom verwendeten Normprofil Normprofil Kommunikationsmodul und Ident-System. Mit diesem Parameter wählen Sie den Baustein FB 45 / FC 45 aus:...

  • Seite 30: Parametergruppe "Telegramm

    Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Parameter Parameterwert Default-Wert Beschreibung Übertragungs- 19,2 kBaud 115,2 kBaud Die Auswahl ist abhängig vom verwendeten geschwindigkeit Kommunikationsmodul und Ident-System. Mit 57,6 kBaud diesem Parameter stellen Sie die Datenüber- 115,2 kBaud tragungsgeschwindigkeit zwischen Kommunika- tionsmodul und Reader ein.
  • Seite 31 Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Die Parametergruppe "Telegramm" beinhaltet folgende Parameter: Bild 5-3 Parameter der Parametergruppe "Telegramm" Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...
  • Seite 32 Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Tabelle 5- 2 Parameter der Parametergruppe "Telegramm" Parameter Parameterwert Default-Wert Beschreibung Datenbits Auswahl der Anzahl Bits, auf die ein Zeichen abgebildet wird. Parität Keine Keine Auswahl der Parität Ungerade Eine Folge von Datenbits kann um ein Paritäts- bit erweitert werden.
  • Seite 33 Parametrieren 5.2 Projektierung über STEP 7 (Basic/Professional) Parameter Parameterwert Default-Wert Beschreibung Festlegung der Ende- Nach Ablauf der Zei- Nach Ablauf der Festlegung der Endeerkennung eines Emp- erkennung chenverzugszeit Zeichenverzugszeit fangstelegramms auf: Nach Empfang einer Nach Ablauf der Zeichenverzugszeit: • festen Zeichenanzahl Das Telegramm hat weder eine feste Läge Nach Empfang der/des noch definierte Endezeichen.

  • Seite 34: Parametrierung Über Gsd-/Gsdml-Datei

    Parametrieren 5.3 Parametrierung über GSD-/GSDML-Datei Parameter Parameterwert Default-Wert Beschreibung Telegrammlänge 1...233 (bei FB45) Eingabe der Telegrammlänge in Byte für das Endekriterium "Nach Empfang einer festen 1...229 (bei Ident-Profil) Zeichenanzahl". Zeichenverzugszeit 0...65535 Eingabe der Zeit [ms], die verstreichen darf, bis ein Telegrammende erkannt wird. Wählen Sie die Zeichenverzugszeit in Abhängigkeit vom Sendeverhalten Ihres Kommunikationspartners.
  • Seite 35 Parametrieren 5.4 Übersicht der Ident-Bausteine Einordnung Symbolischer Name Beschreibung Write_EPC_ID Write_EPC_Mem AdvancedCmd Erweiterter Befehlsvorrat. Mit dem Baustein "AdvancedCmd" ist es möglich, auf weitere Befehle aus dem Ident-Befehlsvorrat zuzugrei- fen und verkettete Befehle auszuführen. Status- Reader_Status Mit Hilfe der Status-Bausteine erhalten Sie Bausteine Informationen zum Reader bzw.

  • Seite 36: Parameter Und Befehle Des Ident-Profils

    Parametrieren 5.5 Parameter und Befehle des Ident-Profils Parameter und Befehle des Ident-Profils Parameter des Ident-Profils Bild 5-4 Parameter des Ident-Profil Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...
  • Seite 37 Parametrieren 5.5 Parameter und Befehle des Ident-Profils Befehlstabelle des Ident-Profils Die nachfolgende Tabelle enthält alle Befehle, die das Ident-Profil und der Baustein "AdvancedCMD" unterstützen. Tabelle 5- 4 Befehle des Ident-Profils Befehl Befehlscode Verwendete Parameter Beschreibung ASCII PHYSICAL-READ OFFSETBUFFER, Liest Daten von einem Transponder / Optischen EPCID_UID, LEN_ID, Lesesystem durch Angabe der physikalischen LEN_DATA, ADR_TAG,...

  • Seite 38: Parameter Und Befehle Des Fb 45

    Parametrieren 5.6 Parameter und Befehle des FB 45 Befehl Befehlscode Verwendete Parameter Beschreibung ASCII READ-CONFIG Liest die Parameter aus dem Kommunikationsmo- dul/Reader aus. WRITE-CONFIG LEN_DATA, CONFIG Sendet neue Parameter an das Kommunikations- modul bzw. den Reader. Ausführliche Informationen zu den Parametern des Ident-Profils finden Sie im Handbuch "Ident-Profil und Ident-Bausteine"...

  • Seite 39: Befehlstabelle Des Fb 45 (Normaladressierung)

    Parametrieren 5.6 Parameter und Befehle des FB 45 Adresse Name Zulässige Werte Kommentar +16.0 field_ON_time MOBY U: MOBY U / D B#16#00 ... FF RF300 reserviert (00) MOBY D: B#16#00, 01 Ausführliche Informationen zu den Parametern des FB 45 in Verbindung mit den Readern RF620R/RF630R finden Sie im "Parametrierhandbuch RF620R/RF630R"...
  • Seite 40 Parametrieren 5.6 Parameter und Befehle des FB 45 Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 41: Instandhalten Und Warten

    Instandhalten und Warten Schutzart IP65, IP66 und IP67 VORSICHT Gewährleistung der Schutzart IP65, IP66 und IP67 Die Schutzart IP65, IP66 und IP67 ist nicht gewährleistet, wenn eine der folgenden Komponenten der ET 200pro demontiert oder nicht nach Vorschrift festgeschraubt ist: •...

  • Seite 42: 6.3 Ziehen Und Stecken Von Rf170C

    Instandhalten und Warten 6.3 Ziehen und Stecken von RF170C ① ET 200pro inklusive Module ② ET 200pro inklusive Module ③ Anschlussmodul ④ Interfacemodul ⑤ Kommunikationsmodul RF170C ⑥ PROFINET/PROFIBUS und die Versorgungsspannungen werden in das Anschlussmodul eingespeist und weitergeschleift. Bild 6-1 Anschlussmodul vom Interfacemodul ziehen Ziehen und Stecken von RF170C Einleitung...

  • Seite 43: Firmware-Update

    Die Firmware des RF170C ist aktualisierbar. Das Update erfolgt über STEP 7 (TIA Portal) oder über den SIMATIC Manager. Detaillierte Informationen zum Update finden Sie in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro (https://support.industry.siemens.com/cs/ww/de/view/21210852)". Den aktuellsten Firmware-Stand finden Sie auf der Seite des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/24512084). Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...
  • Seite 44 Instandhalten und Warten 6.4 Firmware-Update Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 45: Diagnose Und Fehlermeldungen

    Diagnose und Fehlermeldungen LED-Anzeige am Interfacemodul Ausführliche Informationen zu der LED-Anzeigen der Interfacemodule finden Sie in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro (https://support.industry.siemens.com/cs/ww/de/view/21210852)". LED-Anzeige am Kommunikationsmodul RF170C LED-Anzeige Im folgenden Bild sehen Sie die Position und Anordnung der LED-Anzeige auf dem Anschlussmodul RF170C.
  • Seite 46 Diagnose und Fehlermeldungen 7.2 LED-Anzeige am Kommunikationsmodul RF170C Bedeutung PRE_1, PRE_2 Zeigt die Anwesenheit eines Transponders an. RxD_1, RxD_2 Zeigt eine laufende Kommunikation zum Reader an. Störungen am Reader können diese Anzeige ebenfalls leuchten lassen. Die Bedeutung der einzelnen Blinkmuster ist in den entsprechenden FB-Dokumentationen be- schrieben.

  • Seite 47: Identifikations- Und Maintenance-Daten (I&M-Daten)

    Identifikationsdaten 0: Index 1 (Datensatz 231 bzw. 0xAFF0) MANUFACTURER_ID lesen (2 Byte) 2A hex (= 42 dez) Hier ist der Name des Herstellers gespei- chert. (42 dez = SIEMENS AG) ORDER_ID lesen (20 Byte) abhängig vom Modul Bestellnummer des Moduls...

  • Seite 48: Parametrierung Der Diagnose

    Diagnose und Fehlermeldungen 7.4 Parametrierung der Diagnose I&M-Daten Zugriff Voreinstellung Erläuterung IM_SUPPORTED lesen (2 Byte) 000E hex Gibt Auskunft über die vorhandenen Identi- fikationsdaten (Index 2 bis 4) Maintenance-Daten 1: Index 2 (Datensatz 232 bzw. 0xAFF1) TAG_FUNCTION lesen / schreiben Geben Sie hier eine anlagenweit eindeutige (32 Byte) Kennzeichnung für das Modul ein.

  • Seite 49: Diagnosen Des Kommunikationsmoduls Rf170C

    Diagnose und Fehlermeldungen 7.5 Diagnosen des Kommunikationsmoduls RF170C Parametriermöglichkeiten ● Keine Neben der Standarddiagnose werden keine weiteren Diagnosedaten gemeldet. ● Hard Errors Es werden bei folgenden Ereignissen erweiterte Diagnosemeldungen generiert: – Hardware-Fehler (Speichertest) – Firmware-Fehler (Checksumme) – Verbindungsunterbrechung zum Reader –...
  • Seite 50 Diagnose und Fehlermeldungen 7.5 Diagnosen des Kommunikationsmoduls RF170C Inhalt Wert Bedeutung Kanalauflösung Wort Fehlertyp 00001 Kurzschluss (Spannungsversorgung zum Reader hat einen Kurzschluss) 00110 Drahtbruch (Verbindung zum Reader ist unterbrochen) 01001 Fehler (interner Modulfehler des RF170C ist aufgetreten) 10000 Parametrierfehler (RF170C ist nicht parametriert) 10001 Geber- oder Lastspannung fehlt (Versorgungsspannungen nicht vorhanden oder zu niedrig)

  • Seite 51: Technische Daten

    Technische Daten Tabelle 8- 1 Technische Daten RF170C 6GT2002-0HD01 Produkttyp-Bezeichnung SIMATIC RF170C Technische Daten - Schnittstellen Serielle Schnittstelle zum Anwen- PROFIBUS DP-V1, PROFINET IO Schnittstelle zur ET 200pro ET 200pro-Rückwandbus Anschlusstechnik siehe Betriebsanleitung "ET 200pro" Übertragungsgeschwindigkeit siehe Betriebsanleitung "ET 200pro" Max.
  • Seite 52 Technische Daten 6GT2002-0HD01 max. 1200 mA, bei DC 5 V RS232 • (In Summe für einen oder zwei Reader.) Potentialtrennung Mechanische Angaben Maße (B x H x T) in mm 90 x 130 x 35 Elektronikmodul RF170C • 90 x 130 x 60 Anschlussmodul RF170C •...

  • Seite 53: Maßbilder

    Maßbilder Interfacemodul mit Anschlussmodul Die Maßbilder finden Sie in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro". RF170C mit Anschlussmodul RF170C mit Anschlussmodul Nachfolgend ist das Maßbild für ein Kommunikationsmodul RF170C mit gestecktem Anschlussmodul dargestellt. Bild 9-1 Maßbild Kommunikationsmodul RF170C mit Anschlussmodul auf Modulträger schmal Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...
  • Seite 54 Maßbilder 9.2 RF170C mit Anschlussmodul Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 55: A.1 Anschlusskabel

    Anhang Anschlusskabel A.1.1 Belegung der Standardkabel Bild A-1 Anschlusskabel M12 ↔ Reader (MOBY I / E / U); l = 2 m, 5 m Bild A-2 Anschlusskabel/Verlängerungskabel M12 ↔ M12; l = 2 m, 5 m, 10 m, 20 m, 50 m ●...

  • Seite 56: Maximale Kabellänge Bei Rs422

    Anhang A.1 Anschlusskabel Bild A-5 Anschlusskabel M12 ↔ Mini DIN (MV340); l = 1,6 - 4 m Maximale Kabellänge bei RS422 Das RF170C kann mit jeder Reader-Konfiguration mit einer maximalen Kabellänge von 50 m betrieben werden. Längere Anschlusskabel bis 1000 m sind teilweise möglich. Hierzu muss jedoch der Stromverbrauch der angeschlossenen Reader berücksichtigt werden.

  • Seite 57: Steckerbelegung

    Anhang A.1 Anschlusskabel Steckerbelegung Tabelle A- 1 Anschlusskabel M12 ↔ Reader (MOBY I / E / U) M12-Stecker (male) Reader-Stecker (female) – Tabelle A- 2 Anschlusskabel / Verlängerungskabel M12 ↔ M12 M12-Stecker (male) M12-Stecker (female) Tabelle A- 3 Anschlusskabel M12 ↔ Sub-D, 9-polig (MOBY D) M12-Stecker (male) Sub-D-Stecker (female) Beachten Sie, dass der Reader mit Sub-D-Stecker über einen zusätzlichen Stecker mit DC 24 V...

  • Seite 58: Selbst Konfektionierte Kabel

    Anhang A.1 Anschlusskabel Tabelle A- 4 Anschlusskabel M12 ↔ RJ50 (MV320) M12-Stecker (male) RJ50-Stecker (female) Tabelle A- 5 Anschlusskabel M12 ↔ Mini-DIN (MV340) M12-Stecker (male) Mini-DIN-Stecker (female) A.1.2 Selbst konfektionierte Kabel Wenn Sie Ihr Kabel individuell selbst konfektionieren wollen, steht Ihnen ein Reader- Anschlussstecker mit Schraubklemmen zur Verfügung.

  • Seite 59: Anschluss Optischer Handlesegeräte Oder Serieller Geräte

    Anschluss optischer Handlesegeräte oder serieller Geräte Die Parametriermöglichkeiten der optischen Handlesegeräte sind in den Handbüchern der jeweiligen Geräte beschrieben. Die Handbücher zu den optischen Handlesegeräte von Siemens, finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/15157/man). Die Parametriermöglichkeiten anderer serieller Geräte entnehmen Sie den Handbüchern des jeweiligen Geräteherstelllers.

  • Seite 60: Handlesegeräte / Serielle Geräte Anschließen

    Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte Mit Hilfe des RF170C (6GT2002-1HD01) können Sie die optischen Handlesegeräte über die RS232-Schnittstelle betreiben. A.2.2 Handlesegeräte / serielle Geräte anschließen Bild A-6 Beispiel-Aufbau einer Verkabelung Das gewendelte Anschlusskabel der optischen Handlesegeräte SIMATIC MV320, MV325 und MV340 hat eine Länge von 1,6 m.

  • Seite 61: Voraussetzung

    Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte Voraussetzung Das optische Handlesegerät ist über die RF170C RS422/RS232 an der Steuerung angeschlossen und hochgelaufen. Das TIA Portal wurde gestartet. Ein Projekt wurde angelegt. Vorgehensweise Gehen Sie folgendermaßen vor, um die RF170C RS422/RS232 für den Betrieb mit den optischen Handlesegeräten zu Projektieren: 1.

  • Seite 62: Funktionen Und Befehle Opt. Handlesegeräte

    Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte ● SIMATIC MV320 ● SIMATIC MV340 Durch das Abscannen des entsprechenden Codes werden alle relevanten Parameter für die Kommunikation zwischen dem Kommunikationsmodul RF170C RS422/RS232 und dem optischen Handlesegerät eingestellt: ● Schnittstelle: RS232 ●...

  • Seite 63: Befehlsübersicht

    Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte Befehlsübersicht Die folgende Tabelle zeigt die bausteinspezifischen Befehle, die Sie mit den optischen Handlesegeräten durchführen können. Tabelle A- 8 Befehlsübersicht Programmbausteine Befehl / Bit Beschreibung FB 45 Init_run Der Parameter "Option 1" kann mit "0" oder "2" belegt werden. Ein weiterer Input ist nicht notwendig.
  • Seite 64 Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte Wird die Verbindung nicht aufgebaut oder ist der Verbindungsversuch fehlerhaft, wird von dem FB die Fehlermeldung "Error_MOBY = 03" bzw. "0xE4FE03" bei Ident-Profil ausgegeben. Read Wird der Befehl "Read" gestartet, werden die Daten, die das RF170C bereits von dem Handlesegerät empfangen hat, in der Read-Quittung an die Steuerung übermittelt.

  • Seite 65: Siehe Auch

    Handlesegerät hinweist. Der Fehler wird nicht mehr gemeldet, sobald der Auslöseknopf losgelassen wird. Siehe auch Migration eines RFID-Projekts mit FB45 von S7-300/400 auf S7-1500 (https://support.industry.siemens.com/cs/ww/de/view/77467630) A.2.5 Funktionen und Befehle serieller Geräte Das Kommunikationsmodul RF170C RS422/RS232 verfügt mit dem "Freeport-Protokoll" über eine weitere Schnittstelleneinstellung. Das "Freeport-Protokoll" ermöglicht die Kommunikation zwischen einem beliebigen seriellen Feldgerät (z.
  • Seite 66 Leistungsdaten des RF170C nicht überschritten werden. Beachten Sie hierbei die technischen Daten des RF170C: 24 V max. 0,8 A oder 5 V max. 1,2 A. Siehe auch Migration eines RFID-Projekts mit FB45 von S7-300/400 auf S7-1500 (https://support.industry.siemens.com/cs/ww/de/view/77467630) Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 67: Moby Mode-Spezifische Fehlermeldungen

    Anhang A.2 Anschluss optischer Handlesegeräte oder serieller Geräte A.2.6 MOBY Mode-spezifische Fehlermeldungen Die nachfolgende Tabelle gibt einen Überblick über die mit dem MOBY Mode "MV3xx" spezifischen Fehlermeldungen. Tabelle A- 12 MOBY Mode-spezifische Fehlermeldungen MOBY Mode Baustein Fehler-ID Bedeutung MV3xx FB45 0x05 Unbekannter Befehl bzw.

  • Seite 68: A.3 Bestelldaten

    Anhang A.3 Bestelldaten Bestelldaten A.3.1 Artikelnummern RF170C Kommunikationsmodul und Anschlussmodul Tabelle A- 13 Kommunikationsmodul und Anschlussmodul Bezeichnung Artikelnummer Kommunikationsmodul RF170C, 1 Stück 6GT2002-0HD01 Anschlussmodul RF170C, 1 Stück 6GT2002-1HD01 Zubehör Anschlussmodul RF170C Tabelle A- 14 Anschlussmodul RF170C Bezeichnung Artikelnummer Reader-Anschlusskabel MOBY I / E / U 6GT2091-4FH20 6GT2091-4FH50 Reader-Anschlusskabel MOBY D...

  • Seite 69: Artikelnummern Zubehör Et 200Pro

    Female für Reader A.3.2 Artikelnummern Zubehör ET 200pro Die komplette Bestellübersicht für ET 200pro finden Sie ● in der Betriebsanleitung "Dezentrales Peripheriegerät ET 200pro", ● in der "Siemens Industry Mall (https://mall.industry.siemens.com)" oder ● im "TIA Selection Tool (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection- tool/Seiten/tab.aspx)". A.3.3...

  • Seite 70: A.5 Service & Support

    ● Internet: E-Mail (mailto:support.automation@siemens.com) Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: ● Im Internet (http://w3.siemens.com/aspa_app) ●...

  • Seite 71: Online-Katalog Und -Bestellsystem

    ● Informationen über Vor-Ort-Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter "Unser Service-Angebot " bereit. RFID-Homepage Allgemeine Neuigkeiten zu unseren Identifikationssystemen finden Sie im Internet auf unserer RFID-Homepage (http://w3.siemens.com/mcms/identification-systems/). Online-Katalog und -Bestellsystem Den Online-Katalog und das Online-Bestellsystem finden Sie ebenfalls auf der Industry Mall- Homepage (https://mall.industry.siemens.com).
  • Seite 72 Anhang A.5 Service & Support Kommunikationsmodul RF170C Betriebsanleitung, 01/2016, J31069-D0176-U001-A4-0018...

  • Seite 73: Index

    Index Kommunikationsmodul RF170C Abschlussmodul austauschen, 42 montieren, 21 LED-Anzeige, 45 Allgemeine technische Daten, 69 montieren, 21 Ansprechpartner, 70 ziehen und stecken, 42 Komponenten Überblick, 13 Bestelldaten Kursangebote, 71 Anschlussmodul, 68 Kommunikationsmodul, 68 LED-Anzeige RF170C, 45 Zulassung, 70 Maintenance-Daten, 47 Zulassung, 70 Maßbild RF170C mit Anschlussmodul, 53 Maximalausbau...
  • Seite 74 Index Status- und Fehler-LEDs, 45 Ziehen und Stecken, 42 Zubehör, 25 RF170C mit Anschlussmodul Maßbild, 53 Schutzart IP65, IP66, IP67 Gewährleistung, 41 M12 Abdeckkappen, 26 Status- und Fehleranzeigen RF170C, 45 Technische Unterstützung, 70 Training, 71 Ziehen und Stecken RF170C, 42 Zulassungen CE, 70 CSA, 70...
