Schrittfolge zur Verdrahtung der abnehmbaren Klemme bei den
Grundgeräten SIMOCODE pro V PN / pro V EIP
Führen Sie folgende Schritte aus:
Tabelle 12- 10
Anschlussbeispiele Grundgerät SIMOCODE pro C/V/S
Bild 12-15
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Verdrahtung der abnehmbaren Klemme des Grundgeräts
Schritt Beschreibung
1 Schließen Sie die Leitungen an den Klemmen oben und unten an.
2 Schließen Sie den Anlagenschirm an der Klemme SPE an.

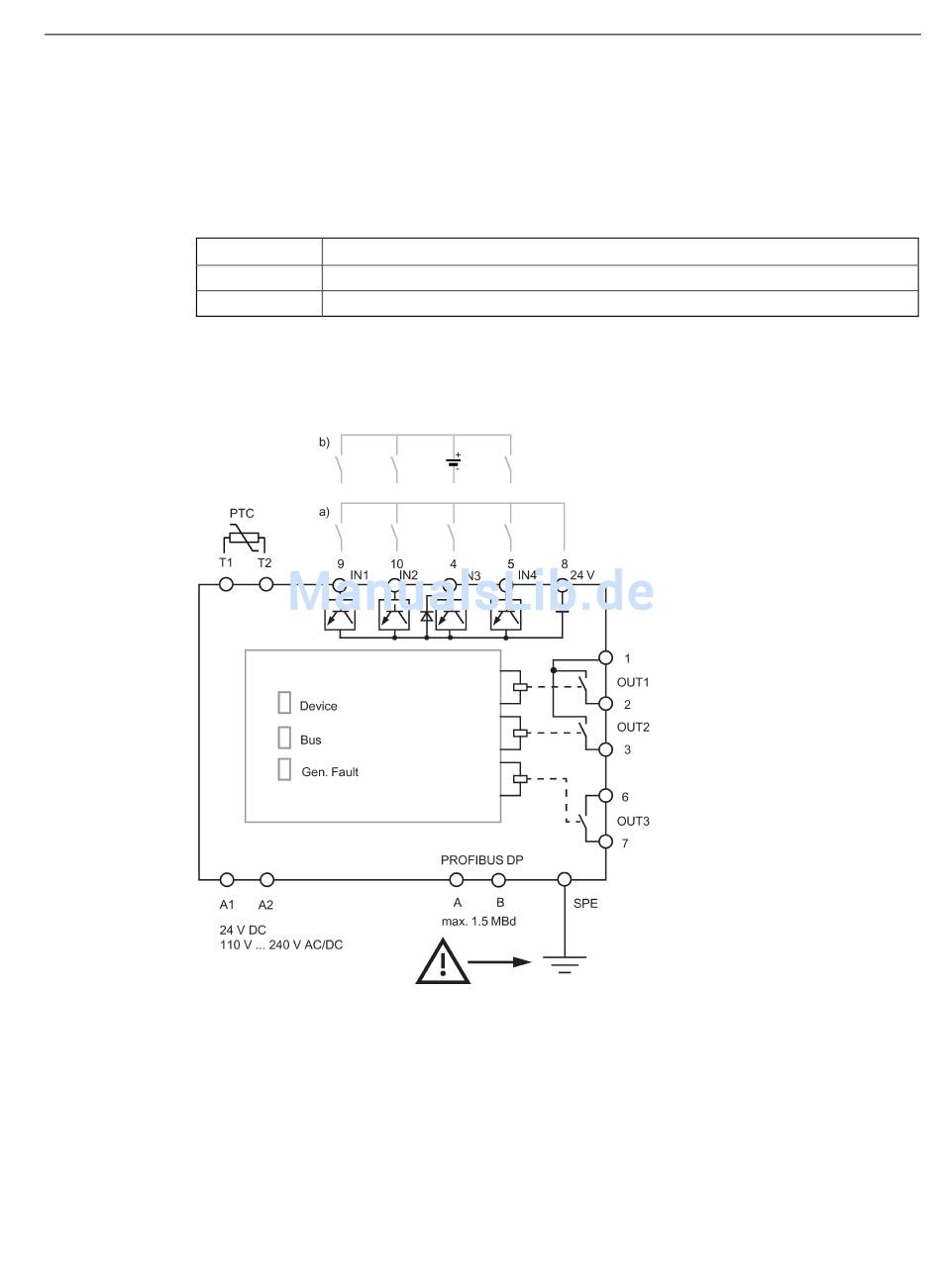

Anschlussbeispiel Grundgeräte SIMOCODE pro C/V
