12.2 Verdrahten, Anschließen
12.2.3

Verdrahtung Stromerfassungsmodule

Auswahl
Wählen Sie abhängig von der Größe des Motorstroms für die Stromerfassung das
entsprechende Stromerfassungsmodul:
● Durchstecktechnik bis 200 A: Die Leitungen der drei Phasen werden durch die
Durchstecköffnungen geführt.
● Schienenanschlusstechnik von 20 A bis 630 A, auch für Direktanbau an Siemens-
Schütze.
Die folgende Tabelle zeigt die unterschiedlichen Stromerfassungsmodule:

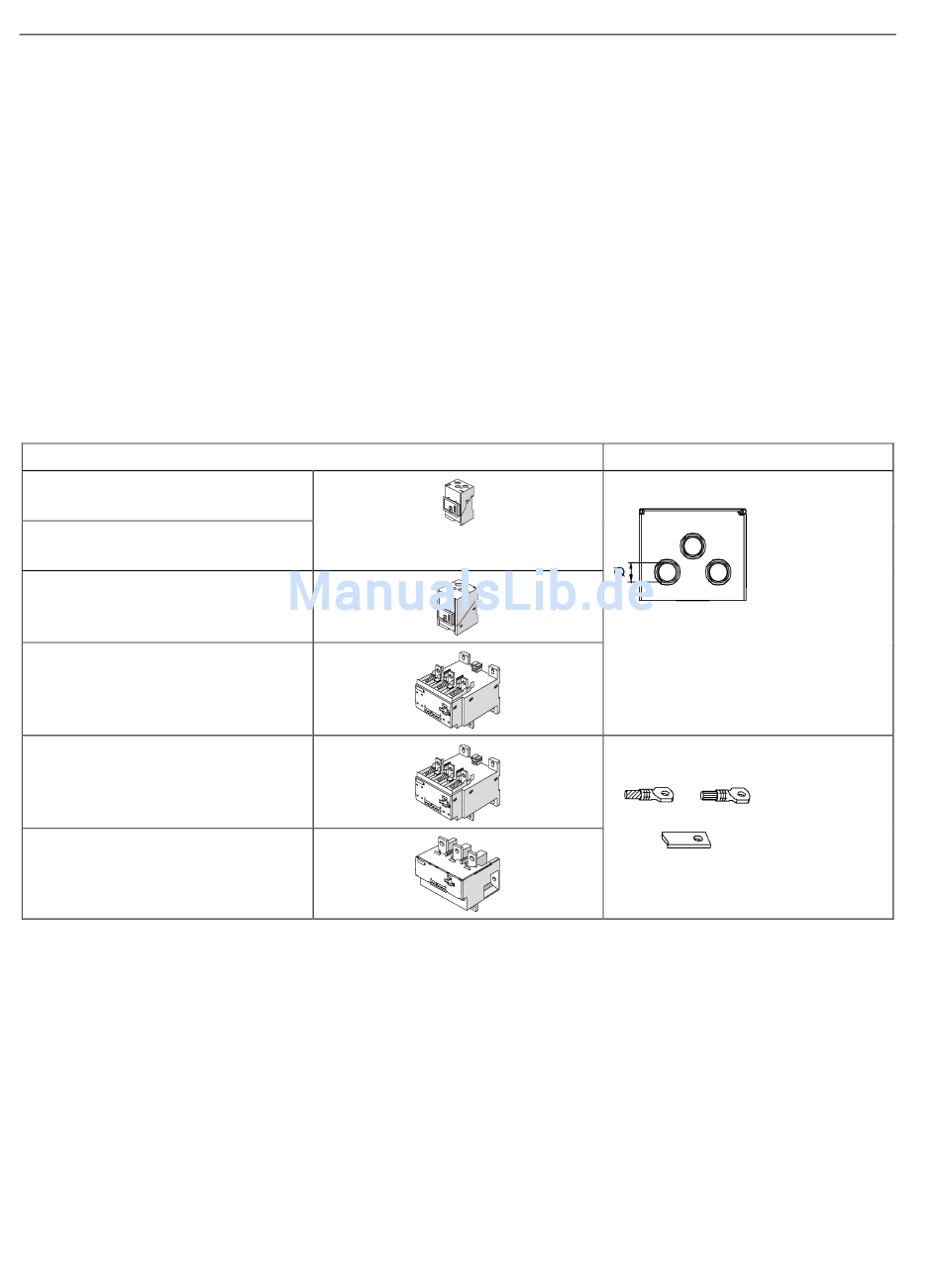

Tabelle 12- 19 Stromerfassungsmodule
Stromerfassungsmodul
3UF7100-1AA00-0; 0,3 - 3 A
Ø Durchstecköffnungen: 7,5 mm
3UF7101-1AA00-0; 2,4 - 25 A
Ø Durchstecköffnungen: 7,5 mm
3UF7102-1AA00-0; 10 - 100 A
Ø Durchstecköffnungen: 14 mm
3UF7103-1AA00-0; 20 - 200 A
Ø Durchstecköffnungen: 25 mm
3UF7103-1BA00-0; 20 - 200 A
Anschlussquerschnitt: 16 - 95 mm²,
AWG 5 - 3/0
3UF7104-1BA00-0; 63 - 630 A
Anschlussquerschnitt: 50 - 240 mm²,
AWG 1/0 - 500 kcmil
188
Durchstecktechnik
Schienenanschlusstechnik
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Ausführung
SIMOCODE pro
