Vorteile/Nutzen/Aufbau mit SIMOCODE pro vereinfachen
2.3 Aufbau mit SIMOCODE pro vereinfachen

Aufbau mit SIMOCODE pro

Für die komplette Steuerung, Überwachung und Signalvorverarbeitung wird nur
SIMOCODE pro verwendet.
Damit ergeben sich folgende Vorteile:
● Zusätzliche Überlastrelais, Thermistor-Auswertegeräte, Stromwandler,
Analog/Digitalwandler entfallen.
● Die Verdrahtung des Steuerstromkreises (Verriegelung) vereinfacht sich.
● Die Schalter Start und Stopp sind direkt auf die Eingänge des Grundgeräts verdrahtet.
● Die Schützspule wird über den Ausgang des Grundgerätes angesteuert. Der Hilfskontakt
zur Selbsthaltung entfällt.

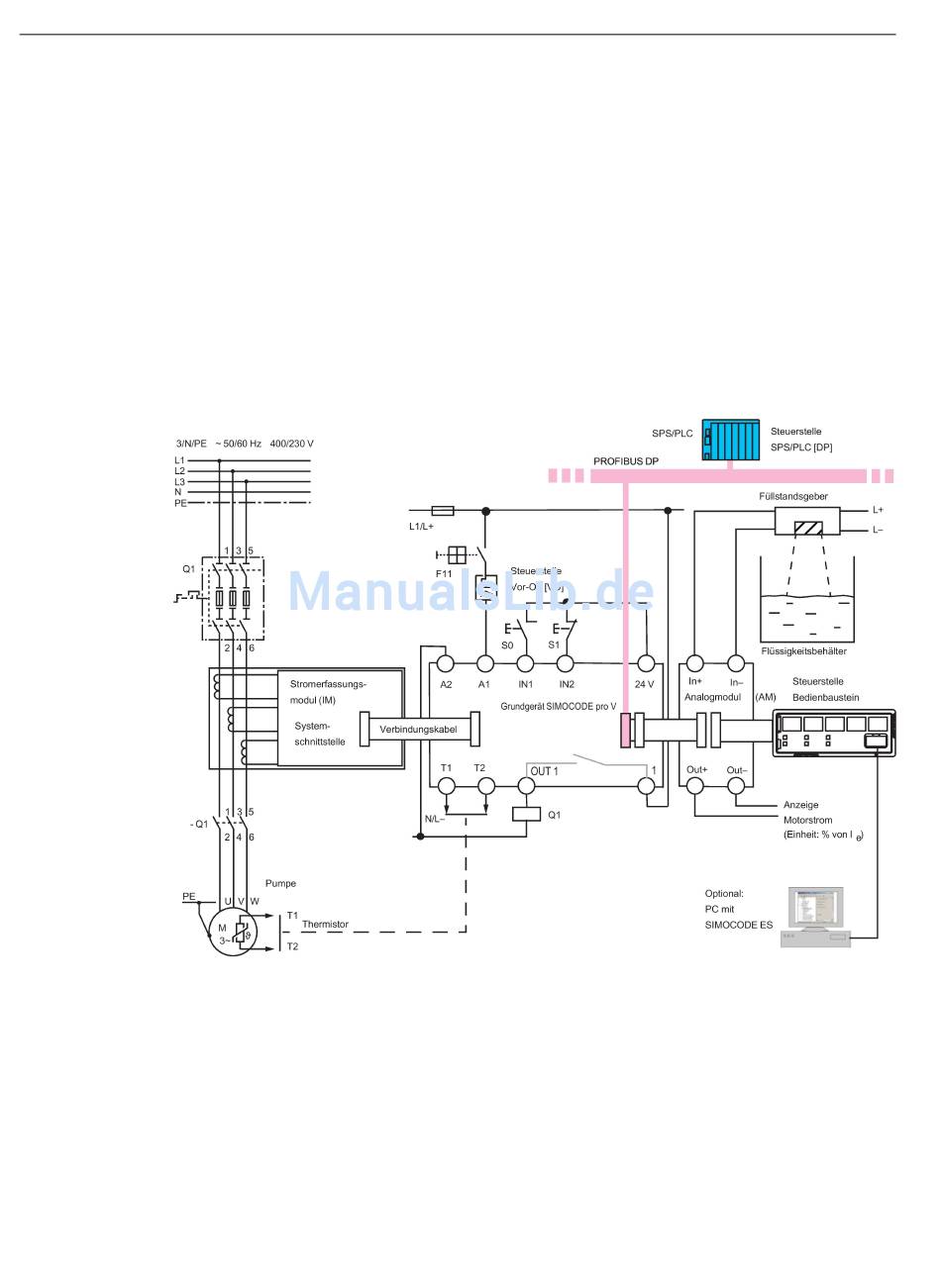

Folgendes Bild zeigt einen Aufbau mit SIMOCODE pro mit PROFIBUS-Anbindung:
Bild 2-4
24
Aufbau eines Verbraucherabzweigs (Direktstarters) mit SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
SIMOCODE pro
