4.8.15
Pulsweitenmodulator
Beschreibung
Der Pulsweitenmodulator (PWM) (nur für Grundgeräte SIMOCODE pro V PN / pro V EIP)
moduliert den analogen Eingangswert in ein digitales Ausgangssignal "PWM Ausgang" mit
variablem Ein-Aus-Verhältnis, das proportional zum analogen Eingangswert ist.
Falls Sie den Eingang auf "Fester Pegelwert" verschalten, wird der Eingang mit der
parametrierten Konstanten "Eingang (konst)" belegt. In diesem Fall wird das Editierfeld für
die Konstante aktiviert. Sie können einen Wert zwischen 0 - 65535 eintragen.
Der Funktionsbaustein "Pulsweitenmodulator" besteht aus:
● einem analogen Stecker (Eingang)
● einer digitale Buchse (PWM Ausgang)
● Logik.
Schema

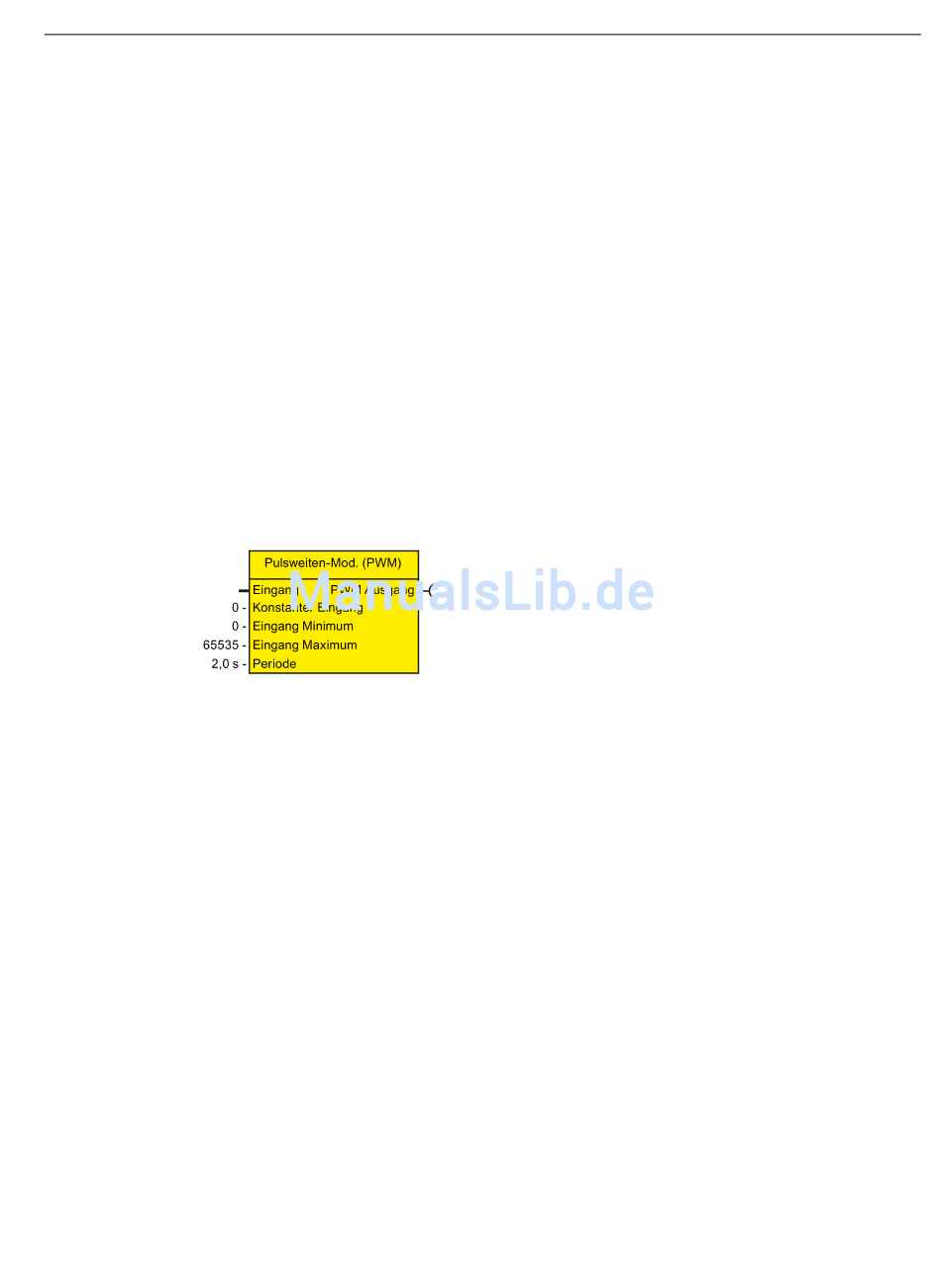

Bild 4-115
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
Funktionsbaustein "Pulsweitenmodulator"
Parameter
4.8 Logikbausteine
271
