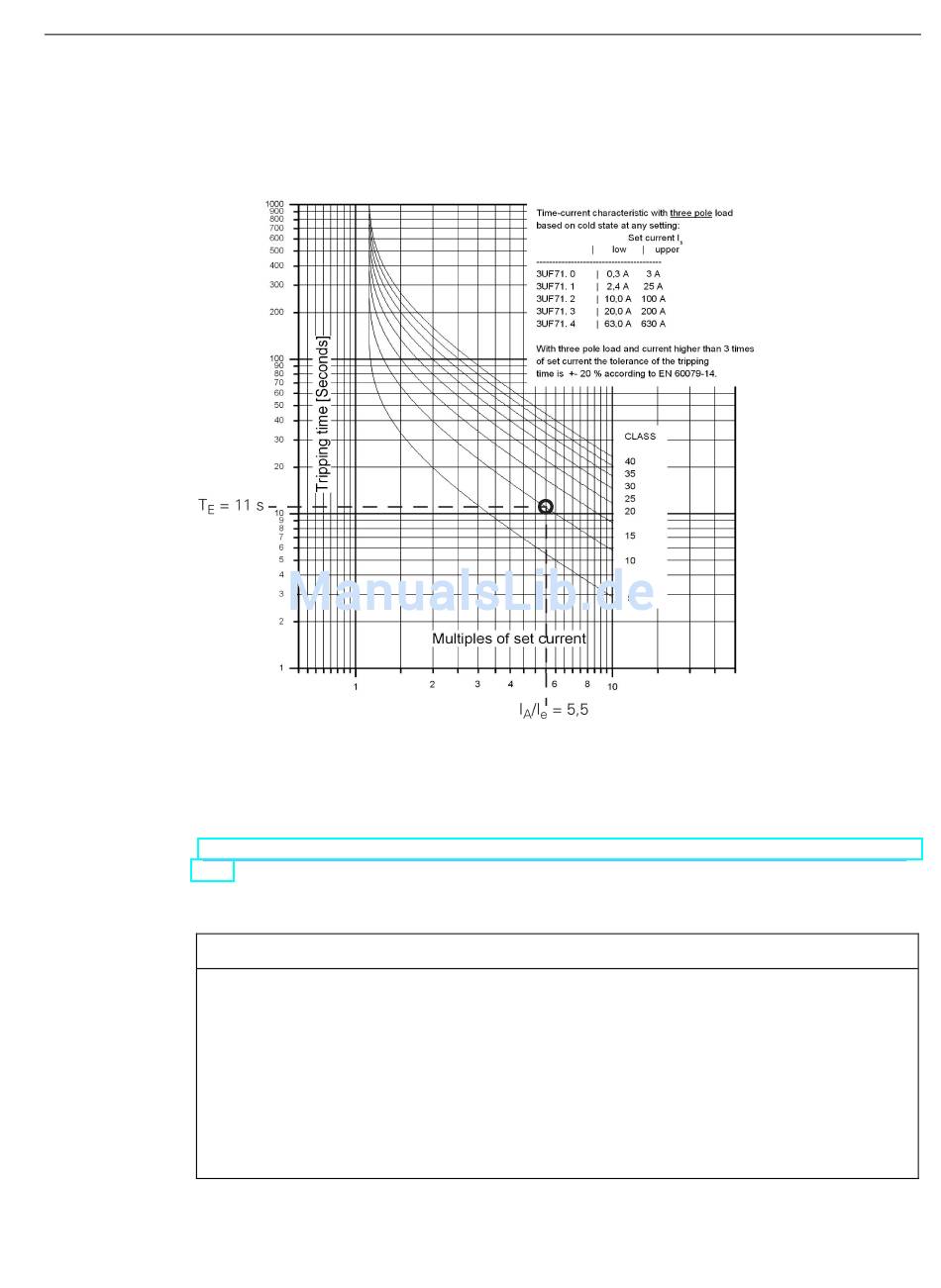

Beispiel einer Auslösekennlinie mit Stromerfassungsmodulen 3UF710* und Strom-/
Spannungserfassungsmodule der 1. Generation 3UF711*-1AA00-0
Motor 500 V, 50 / 60 Hz, 110 kW, 156 A, Temperaturklasse T3, Zeit T
Bild 14-1
Die aktuellen Auslösekennlinien für SIMOCODE pro finden Sie im Industry Online Support
(Auslösekennlinien 3UF7
(https://support.industry.siemens.com/cs/search?search=3UF7&type=Characteristic&lc=de-
WW)).
ACHTUNG
Auslösekennlinie
Die Art der Auslösekennlinie richtet sich nach dem projektierten Messmodul.
Ist in einer Parametrierung ein Strom- / Spannungserfassungsmodul der
1. Generation 3UF711*-1AA00-0 projektiert, jedoch ein Strom-
/Spannungserfassungsmodule der 2. Generation 3UF711*-1AA01-0 eingesetzt, so bleibt
die Auslösekennlinie die des Strom-/Spannungserfassungsmodul der 1. Generation.
Durch einen reinen Hardwaretausch der Messmodule kommt es zu keiner Veränderung
des Auslöseverhaltens.
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Sicherheits- und Inbetriebnahmehinweise für EEx-Bereiche
Abschaltbedingungen des EExe-Motors, ausgewählt: CLASS 10 bei Verwendung eines
Stromerfassungsmoduls 3UF710*
14.2 Aufstellung und Inbetriebnahme
= 11 s, I
E
/ I
= 5,5:
A
e
257
