Parameter
4.8 Logikbausteine
Schema

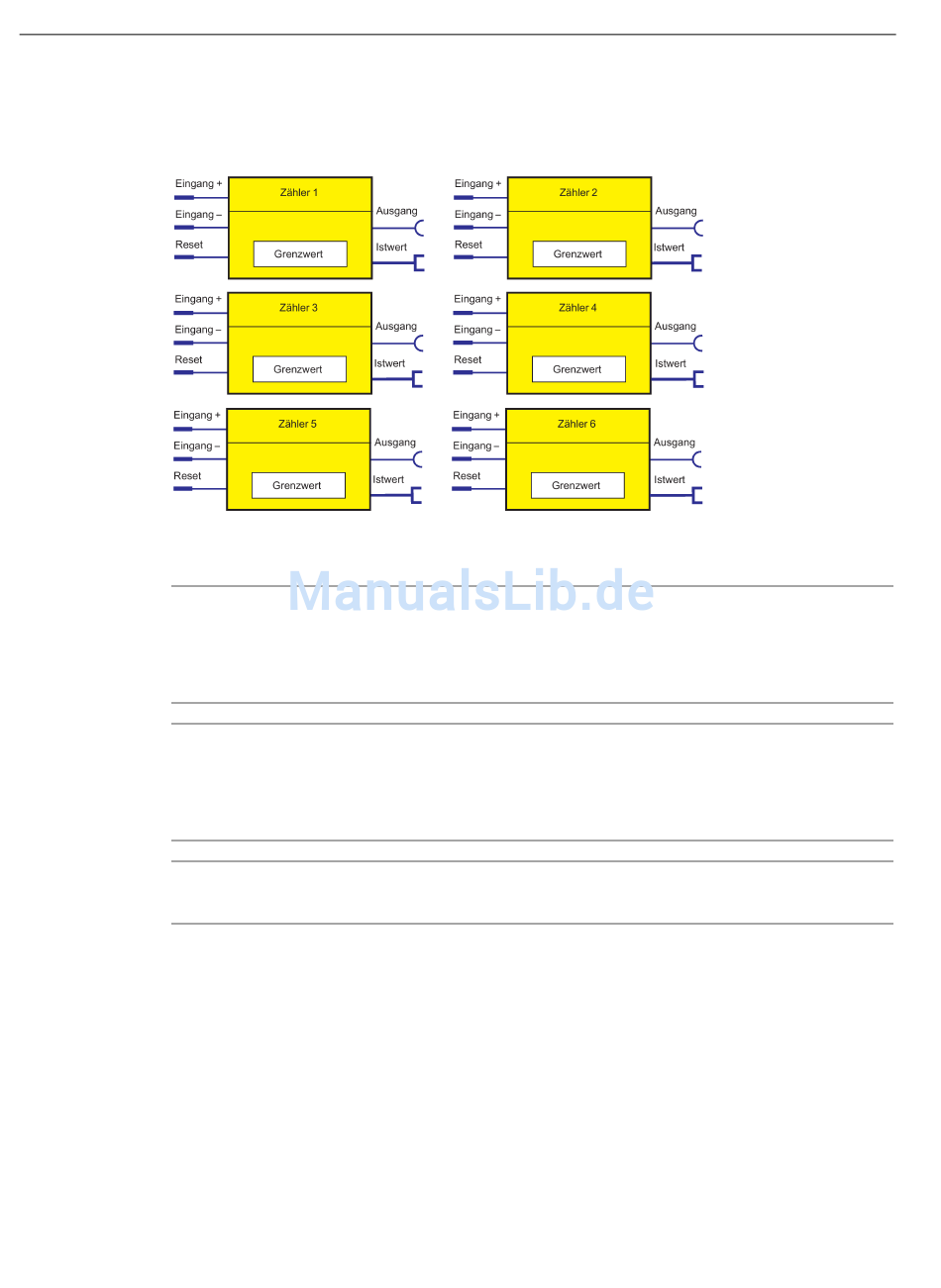

Folgendes Schema zeigt die Logikbausteine "Zähler":
Bild 4-95
Hinweis
Die Zeit zwischen den zu zählenden Ereignissen ist abhängig von
• der Eingangsverzögerung
• der Gerätezykluszeit.
Hinweis
Der Istwert bleibt unverändert
• während der Parametrierung oder bei Ausfall der Versorgungsspannung
• bei gleichzeitigen Eingangssignalen an Eingang + und Eingang –.
Hinweis
Bei anstehendem Reset ist der Ausgang immer 0.
242
Logikbausteine "Zähler"
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
