2.2.5

Einbindung von SIMOCODE pro in das Automatisierungssystem (SPS)

E/A-Konfigurationen
SIMOCODE pro V PN unterstützt mehrere E/A-Konfigurationen, mit denen Struktur und
Länge der zyklisch zwischen dem IO Controller (SPS) und dem IO Device (SIMOCODE pro)
ausgetauschten E/A Daten festgelegt wird. Bei SIMOCODE pro werden diese
Konfigurationen als Basistypen bezeichnet.

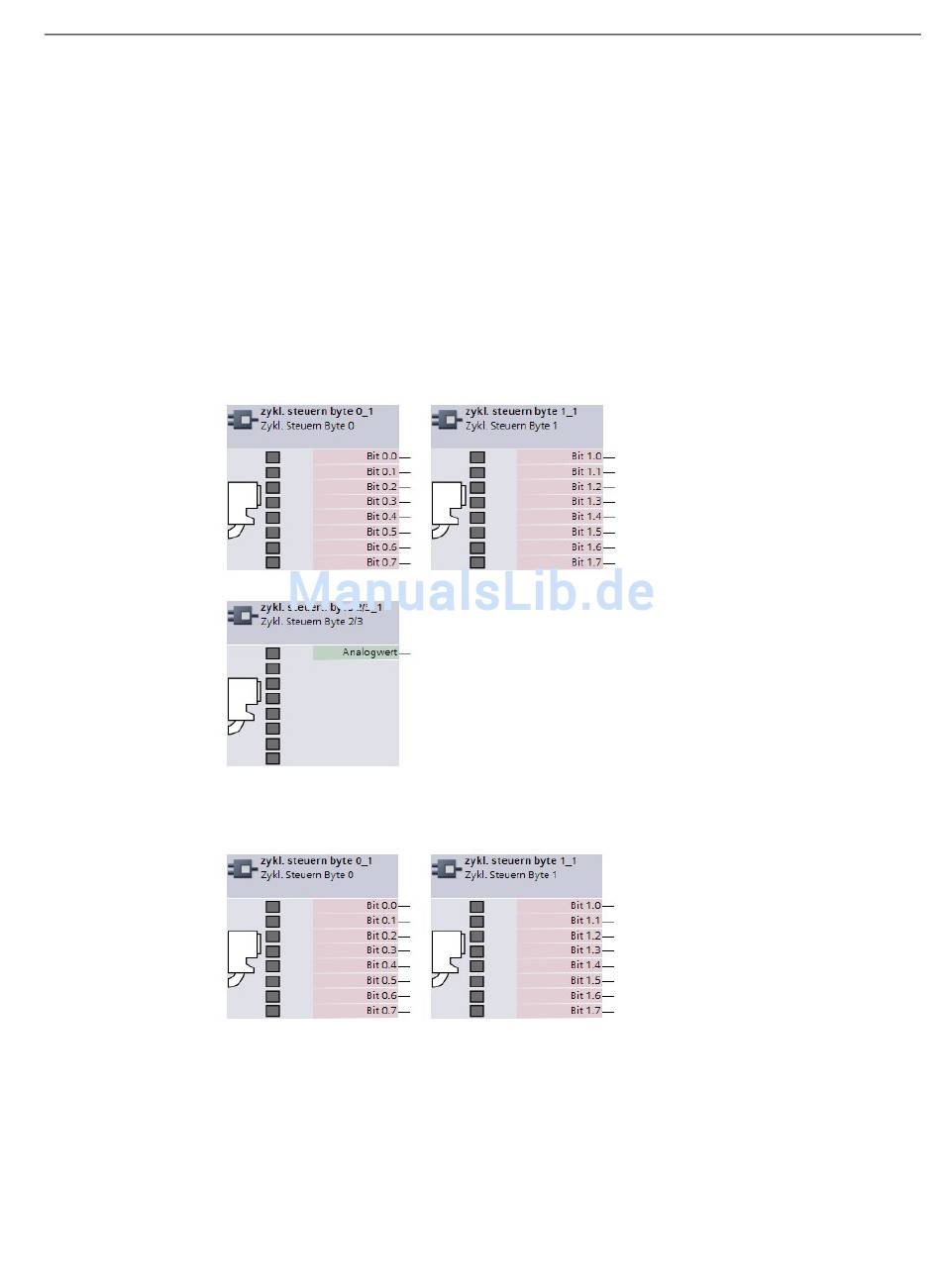

Zyklische Daten an SIMOCODE pro V (PN)
Folgende Basistypen stehen zur Verfügung:
● Basistyp 1, 4 Bytes:
Bild 2-11
● Basistyp 2, 2 Bytes:
Bild 2-12
SIMOCODE pro - Kommunikation
Funktionshandbuch, 04/2017, A5E40508495001A/RS-AA/001
Zyklische Daten an SIMOCODE pro, Basistyp 1, 4 Bytes
Zyklische Daten an SIMOCODE pro, Basistyp 2, 2 Bytes
Kommunikation
2.2 Kommunikation PROFINET
49
