13.3 Service
13.3.4

Austausch eines Bedienbausteins 3UF52 gegen einen Bedienbaustein 3UF720

Führen Sie zum Austausch eines Bedienbausteins 3UF52 gegen einen kleineren
Bedienbaustein 3UF720 folgende Schritte aus:
Tabelle 13- 20 Austausch eines Bedienbausteins 3UF52 gegen einen Bedienbaustein 3UF720
Schritt Beschreibung
1 Lösen Sie die vier Schrauben der Befestigungswinkel und nehmen Sie den Bedienbaustein 3UF52 aus dem
Frontpanel bzw. aus der Schaltschranktür heraus.
2 Stellen Sie sicher, dass der Ausschnitt im Frontpanel bzw. in der Schaltschranktür die Maße 91,5 + 0,5 mm
(Breite) und 54,5 + 0,5 mm (Höhe) aufweist (siehe Abbildung).
3 Schieben Sie die beiliegende Dichtung auf den Adapter für den Bedienbaustein (siehe Abbildung).
4 Stecken Sie den Adapter für den Bedienbaustein in den Ausschnitt.
5 Setzen Sie den Bedienbaustein in den Adapter ein.
6 Schnappen Sie die vier Befestigungswinkel auf den Bedienbaustein auf.
7 Arretieren Sie den Bedienbaustein, indem Sie die vier Schrauben der Befestigungswinkel festdrehen (siehe
Abbildung und Sicherheitshinweis!).
Bild 13-7
236

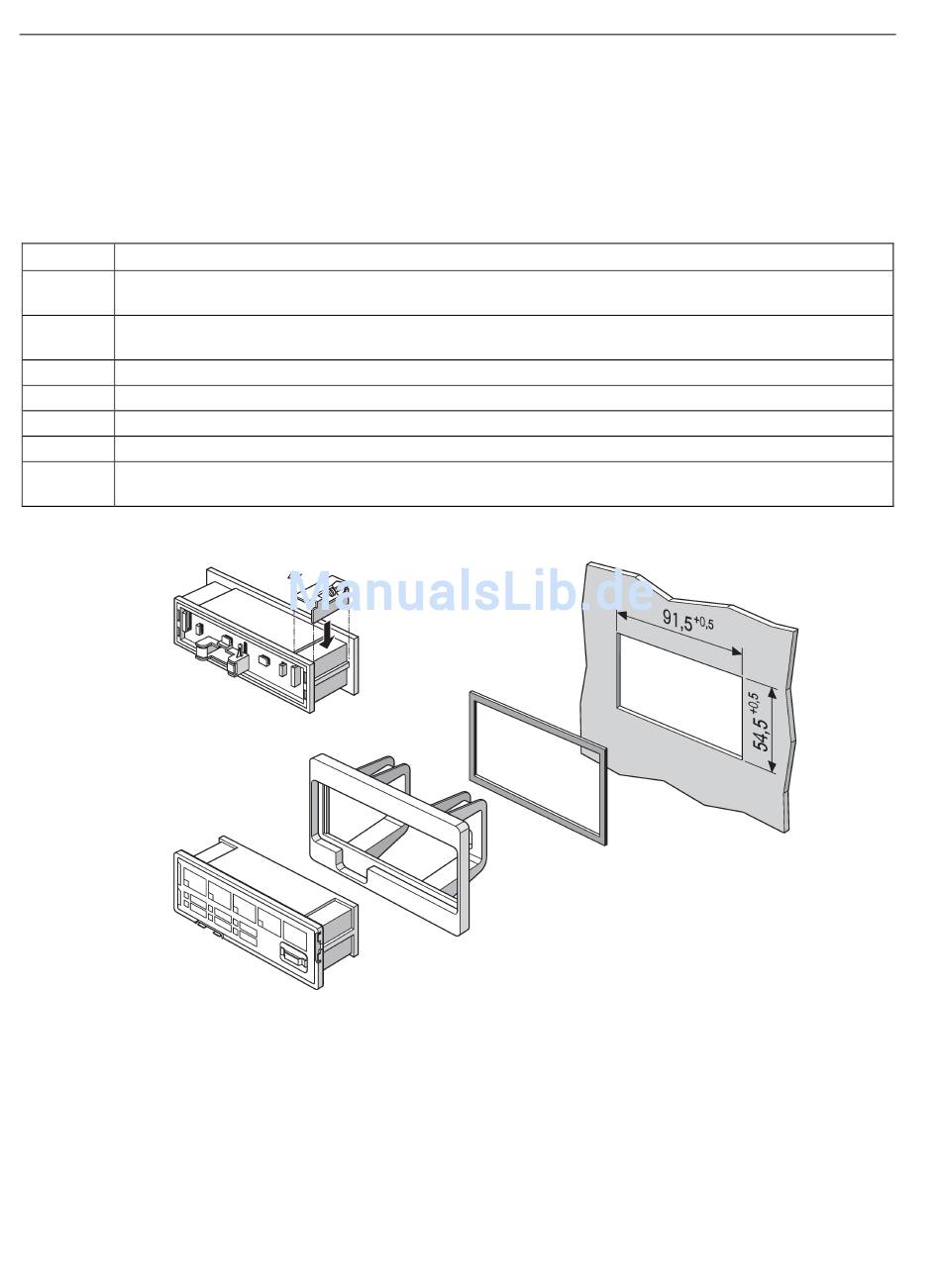

Montage des Adapters für Bedienbaustein (1)
