Kommunikation
2.2 Kommunikation PROFINET
2.2.13

Systemredundanz

Systemredundanz mit H-CPUs
Bei der systemredundanten Anbindung über PROFINET besteht zwischen jedem
SIMOCODE pro V PN IO-Device und jeder der beiden H-CPUs eine
Kommunikationsverbindung (Application Relation). Diese Kommunikationsverbindung kann
über eine beliebige topologische Verschaltung aufgebaut werden - an der Topologie einer
Anlage lässt sich also nicht erkennen, ob SIMOCODE pro V PN systemredundant
angebunden ist. Neben dem systemredundanten Betrieb lässt sich SIMOCODE pro V PN
an H-CPUs auch als so genanntes "einseitiges IO-Device" betreiben. Dabei baut nur eine
der beiden CPUs eine Kommunikationsverbindung zum IO-Device auf. Die einseitige
Anbindung hat allerdings den Nachteil, dass der Ausfall der CPU, mit der die
Kommunikationsverbindung besteht, auch zum Ausfall des IO-Devices führt.
Hinweis
Firmware-Version der H-CPU
Systemredundanz wird ab Firmware-Version V6.0.3 der H-CPU unterstützt.
SIMOCODE pro V PN mit Systemredundanz
Nachfolgendes Bild zeigt einen Aufbau mit zwei systemredundanten SIMOCODE pro V PN-
Grundgeräten. Diese Topologie ist besonders vorteilhaft. Bei einer Leitungsunterbrechung
an egal welcher Stelle, kann das komplette System weiterarbeiten. Eine der beiden
Kommunikationsverbindungen von SIMOCODE pro V PN bleibt immer erhalten. Sie
funktionieren nun wie einseitige IO-Devices.

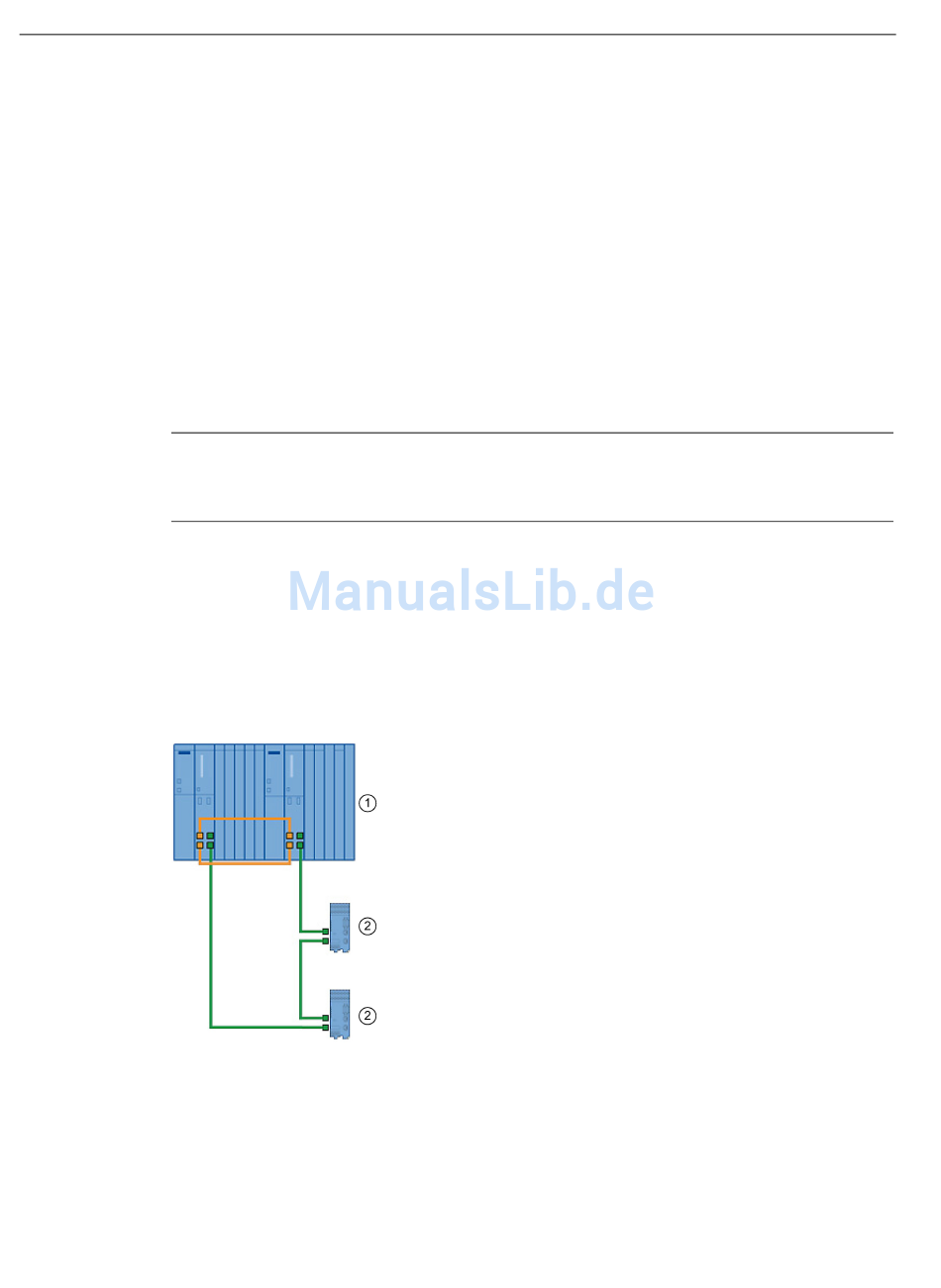

Bild 2-17
①
S7-400H System
②
SIMOCODE pro V PN als redundantes IO-Device
60
S7-400 H-System mit redundanter Peripherie
SIMOCODE pro - Kommunikation
Funktionshandbuch, 04/2017, A5E40508495001A/RS-AA/001
