Beispiel 2
● Stromwandler 3UF1868-3GA00:
– Primärstrom: 205 A bei Nennlast
– Sekundärstrom: 0,25 A
● SIMOCODE pro mit Stromerfassungsmodul 3UF7100-1AA00-0, Einstellstrom 0,3 bis 3 A.
Das bedeutet:
– Der Sekundärstrom des Stromwandlers beträgt bei Bemessungslast 0,25 A und liegt
– Der Sekundärstrom muss durch mehrfaches Durchschleifen der Sekundärleitungen
– Der zu parametrierende Einstellstrom I
Bild 12-31
Hinweis
Bei der Verwendung eines Grundgeräts SIMOCODE pro V PB ab Erzeugnisstand *E03*
muss der Einstellstrom nicht umgerechnet werden, sondern entspricht dem hauptstromseitig
fließenden Nennstrom.
Durch zusätzliche Eingabe des Übersetzungsverhältnisses des Stromwandlers
(Zwischenwandlers) erfolgt eine automatische Umsetzung im Gerät.
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
damit nicht im Einstellbereich 0,3 bis 3 A des verwendeten Stromerfassungsmoduls.
durch die Durchstecköffnungen des Stromerfassungsmoduls verstärkt werden. Bei
zweimaligem Durchschleifen wird aus 2 x 0,25 A = 0,5 A.

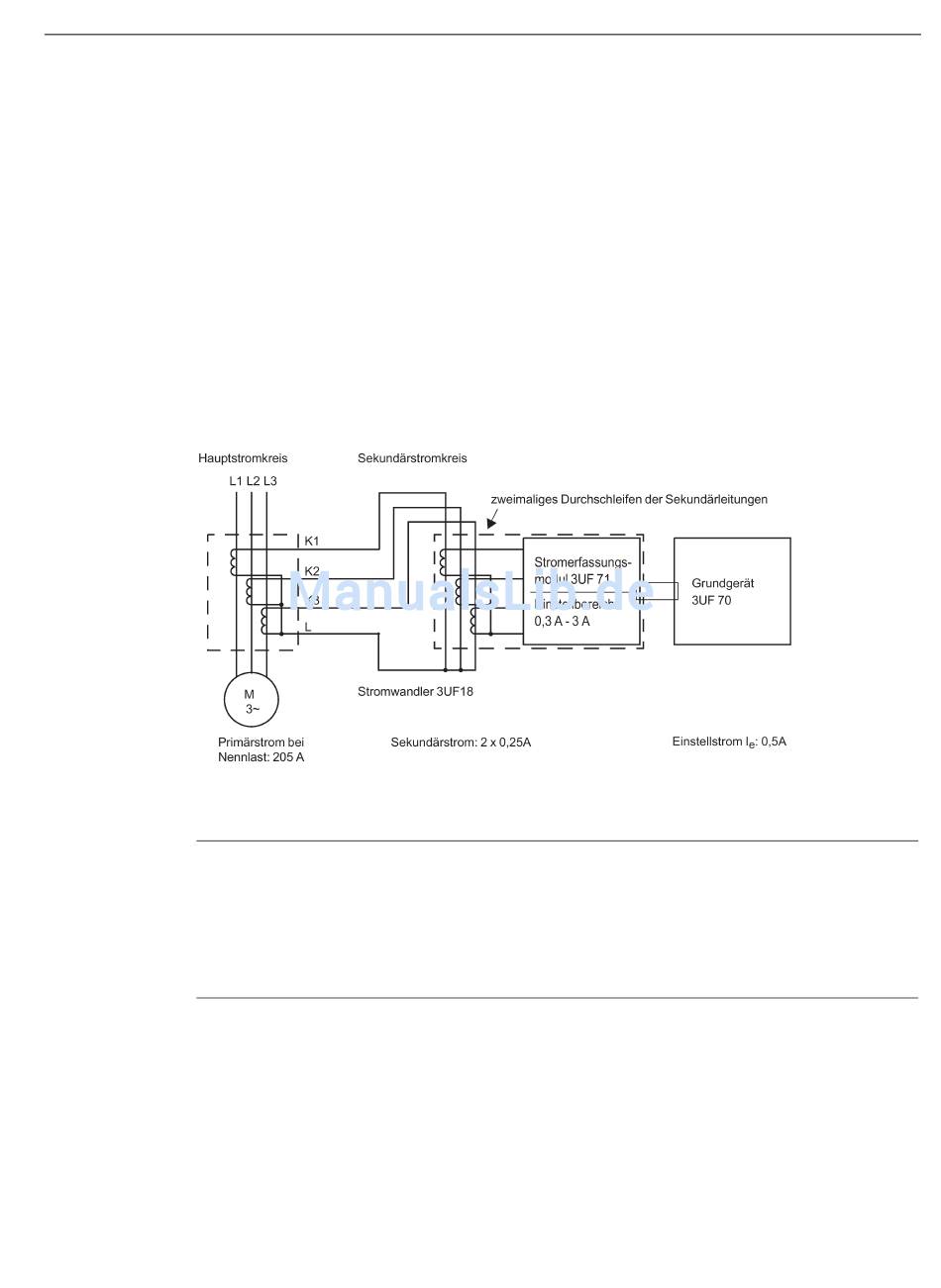

Beispiel (2 von 2) für Stromerfassung mit externem Stromwandler 3UF18
12.2 Verdrahten, Anschließen
in SIMOCODE pro beträgt 0,5 A.
