4.3 Überwachungsfunktionen
4.3.1.6
Externe Erdschlussüberwachung mit Erdschlussmodul 3UF7510 und
Differenzstromwandler 3UL23
Einstellungen
Bei der Überwachung des Erdschlussstroms können Sie zwei unterschiedliche
Ansprechschwellen (Auslöseschwelle, Warnschwelle) parametrieren.
Überschreitet der Erdschlussstrom die jeweilige Ansprechschwelle, spricht die Überwachung
des Erdschlussstroms an.
Siehe hierzu auch "Tabellen für Verhalten von SIMOCODE pro" im Kapitel Wichtige
Hinweise (Seite 7).

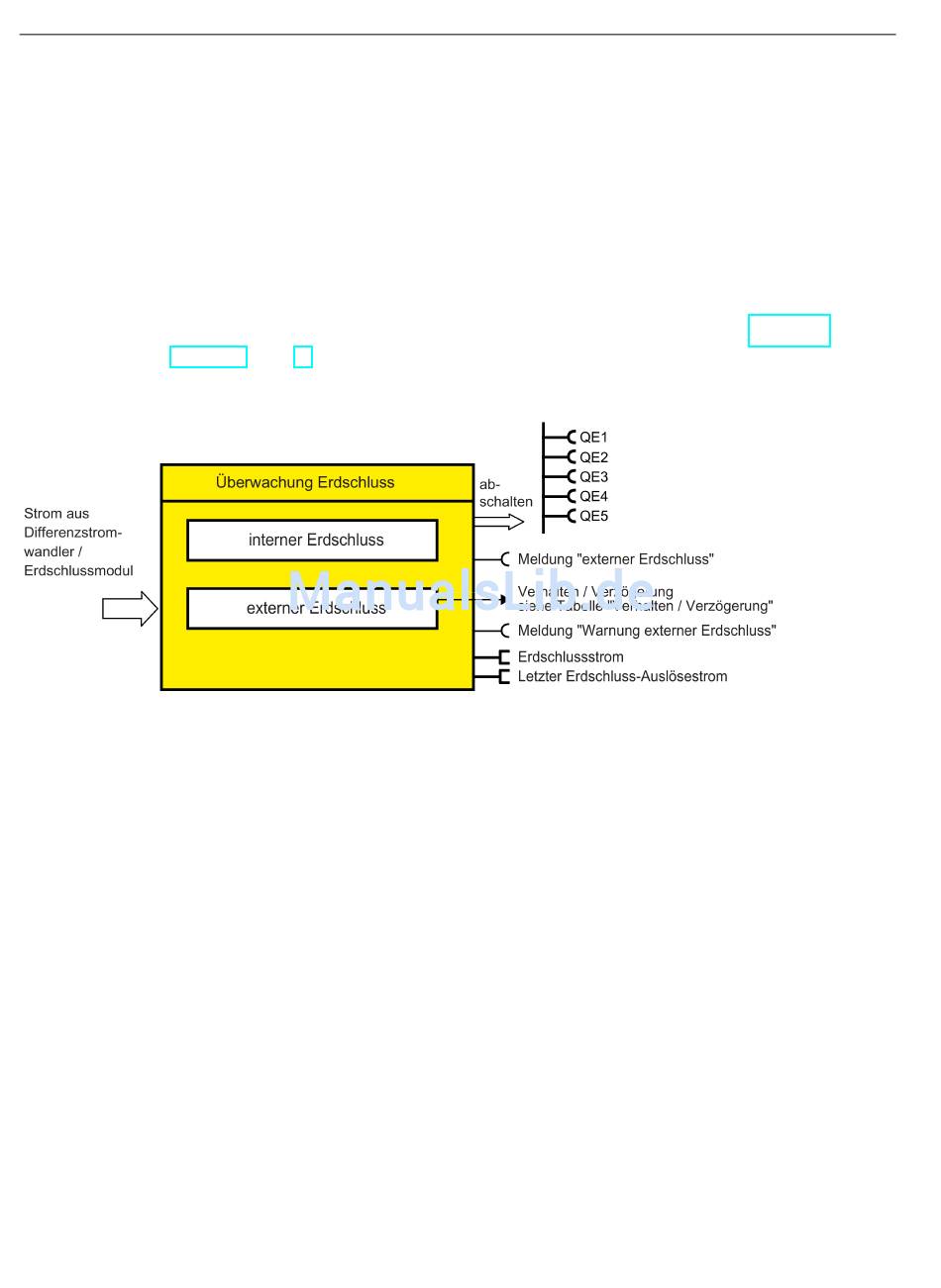

Bild 4-32
Funktionsbaustein "Überwachung Erdschluss"
Auslöseschwelle, Warnschwelle
Bei der Überwachung des Erdschlussstroms können Sie zwei unterschiedliche
Ansprechschwellen (Auslöseschwelle, Warnschwelle) parametrieren.
Überschreitet der Erdschlussstrom die jeweilige Ansprechschwelle, spricht die Überwachung
des Erdschlussstroms an.
Auslöseschwelle:
Warnschwelle:
132
30 mA ... 40 A in 10 mA-Schritten
(Voreinstellung: 1000 mA)
20 mA ... 40 A in 10 mA-Schritten (Voreinstellung: 500 mA)
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
SIMOCODE pro - Parametrieren
