Projektierung eines Wendestarters
2.3 Parametrierung
Schritt Beschreibung
10 Überprüfen Sie folgende Einstellungen:

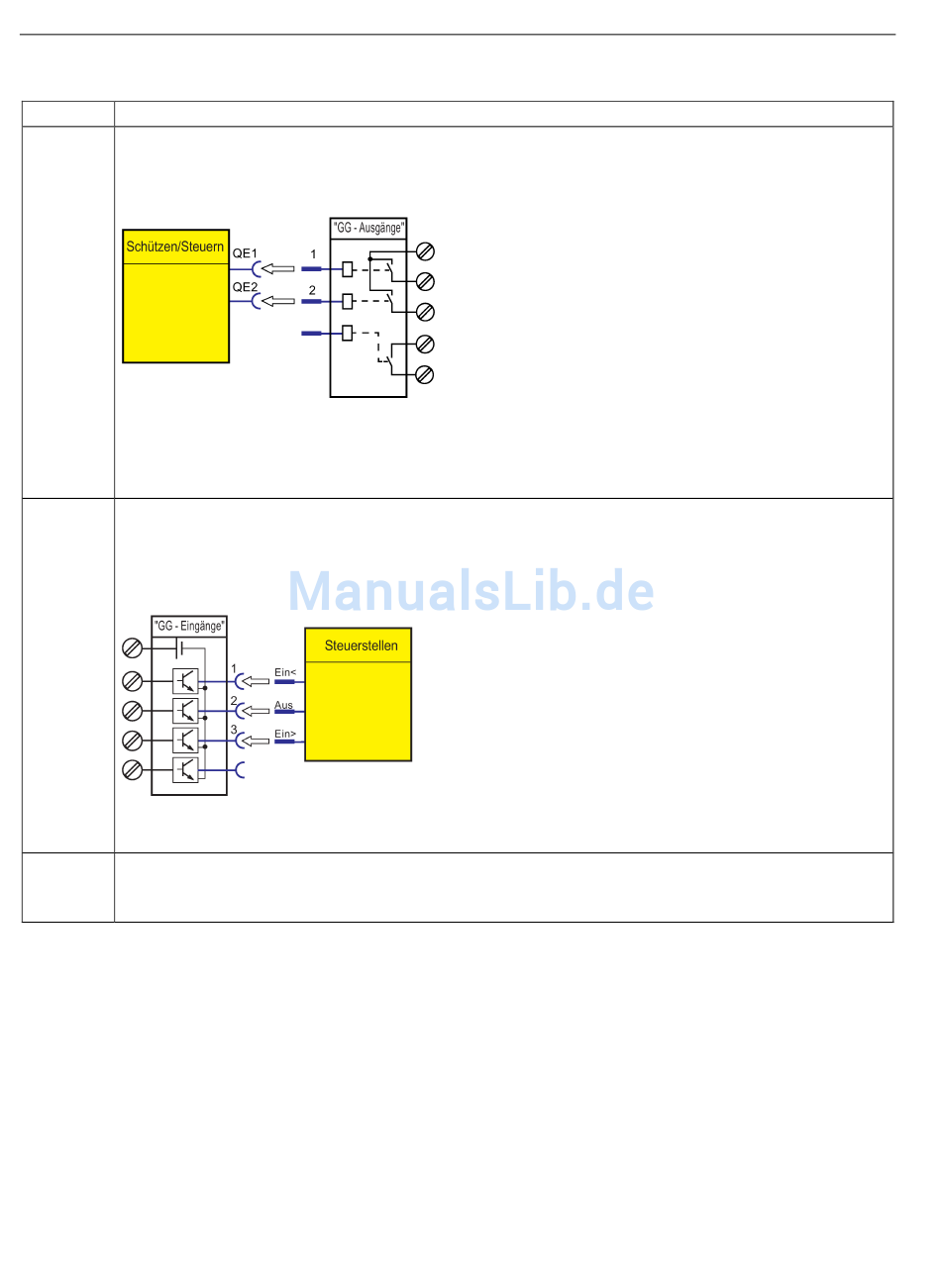

GG - Ausgang 1 → Schützansteuerung QE1
•
GG - Ausgang 2 → Schützansteuerung QE2
•
Die Relaisausgänge sind mit den Schützansteuerungen verbunden.
Hinweis
Durch die Wahl einer voreingestellten Applikation (Schritt 6) kann es bei der Zuordnung der GG-Ausgänge zu
den Schützansteuerungen an dieser Stelle zu anderen Voreinstellungen kommen.
11 Überprüfen Sie folgende Einstellungen:
Vor-Ort [VO] Ein<: GG - Eingang 1
•
Vor-Ort [VO] Aus: GG - Eingang 2
•
Vor-Ort [VO] Ein>: GG - Eingang 3
•
Damit ist die Steuerstelle "Vor-Ort" mit den binären Eingängen des Grundgeräts verbunden.
Überprüfen Sie, ob die Freigaben für "Ein" und "Aus" für die Betriebsart "Lokal2" gesetzt sind.
12 Nach Bedarf können noch weitere Schutz- und Überwachungsfunktionen aktiviert werden oder weitere Logik-
und Standardfunktionen aus der Funktionsbausteinbibliothek im Plan verwendet werden.
Die Parametrierung ist beendet. Speichern Sie ihr Projekt mit Projekt → Speichern.
