Parameter
4.8 Logikbausteine
4.8.12

Calculatoren (Rechenbausteine) 1, 2

Beschreibung
Die beiden in den Grundgeräten SIMOCODE pro V integrierten Logikbausteine
"Calculator 1" und "Calculator 2" beherrschen die Grundrechenarten und ermöglichen die
Anpassung, Berechnung und Umrechnung jedes in SIMOCODE pro vorhandenen analogen
Werts, z. B.:
● Umrechnung der vom Temperaturmodul erfassten Temperatur von K (Kelvin) in °F
oder °C
● Umrechnung des Motorstroms von [%] in [A]
● Umrechnung der 0/4 - 20 mA-Signale des Analogmoduls direkt in Füllstände, Drücke
oder Durchflüsse.
Der an den analogen Buchsen anliegende analoge Wert (2 Byte / 1 Wort) wird über eine
definierte Formel und über frei wählbare Parameter (Zähler, Nenner, Operator, Offsets)
berechnet. Das Ergebnis der Berechnung wird an der analogen Buchse des Logikbausteins
als analoger Wert (2 Byte/1 Wort) zur weiteren Verarbeitung ausgegeben.
Die Calculatoren bestehen jeweils aus:
● einem analogen Stecker (Calculator 1) bzw. zwei analogen Steckern (Calculator 2)
● einer Logik
● einer analogen Buchse.
Schema

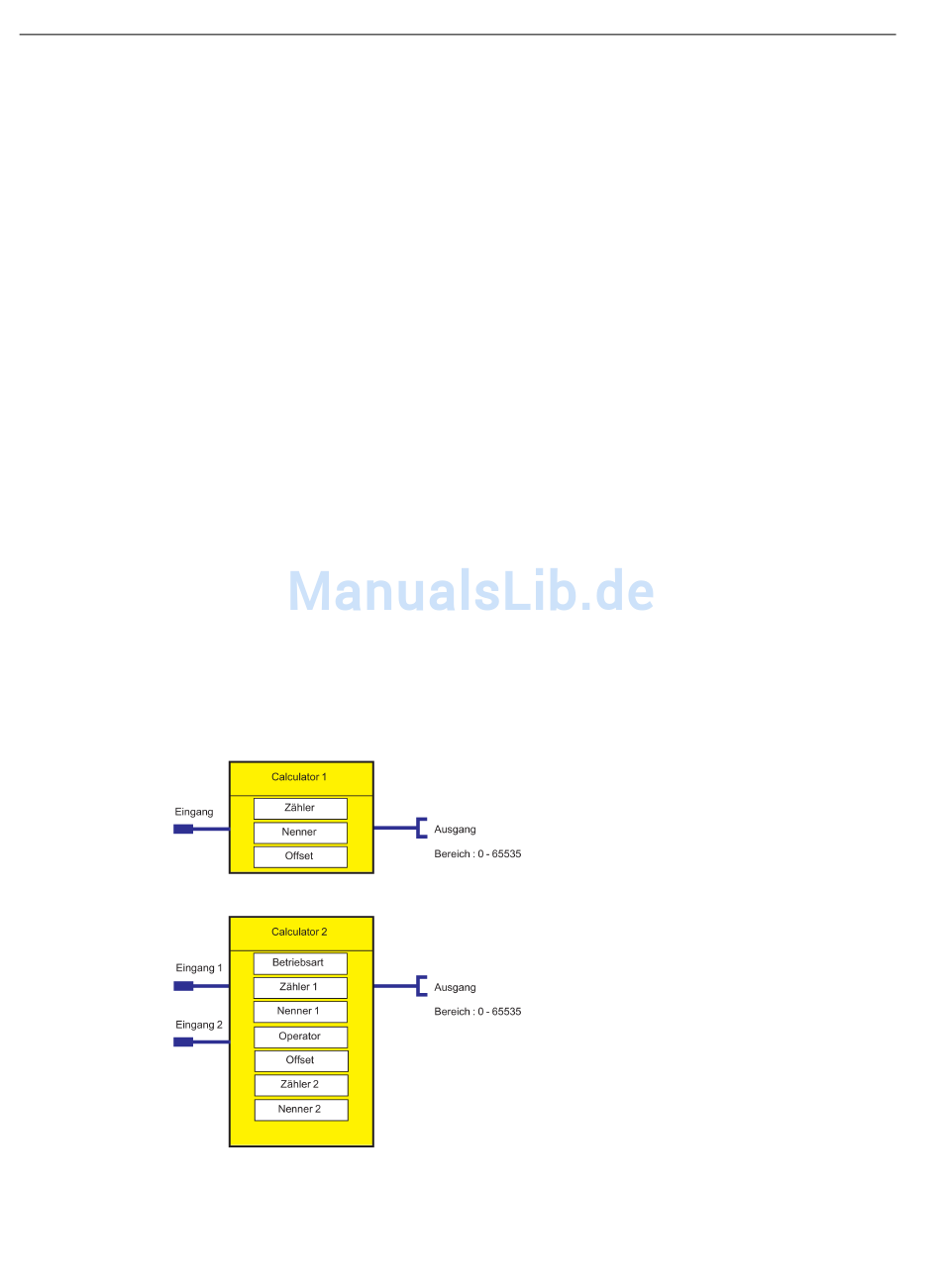

Folgendes Schema zeigt die Logikbausteine "Calculatoren":
Bild 4-107
262
Logikbausteine "Calculatoren"
