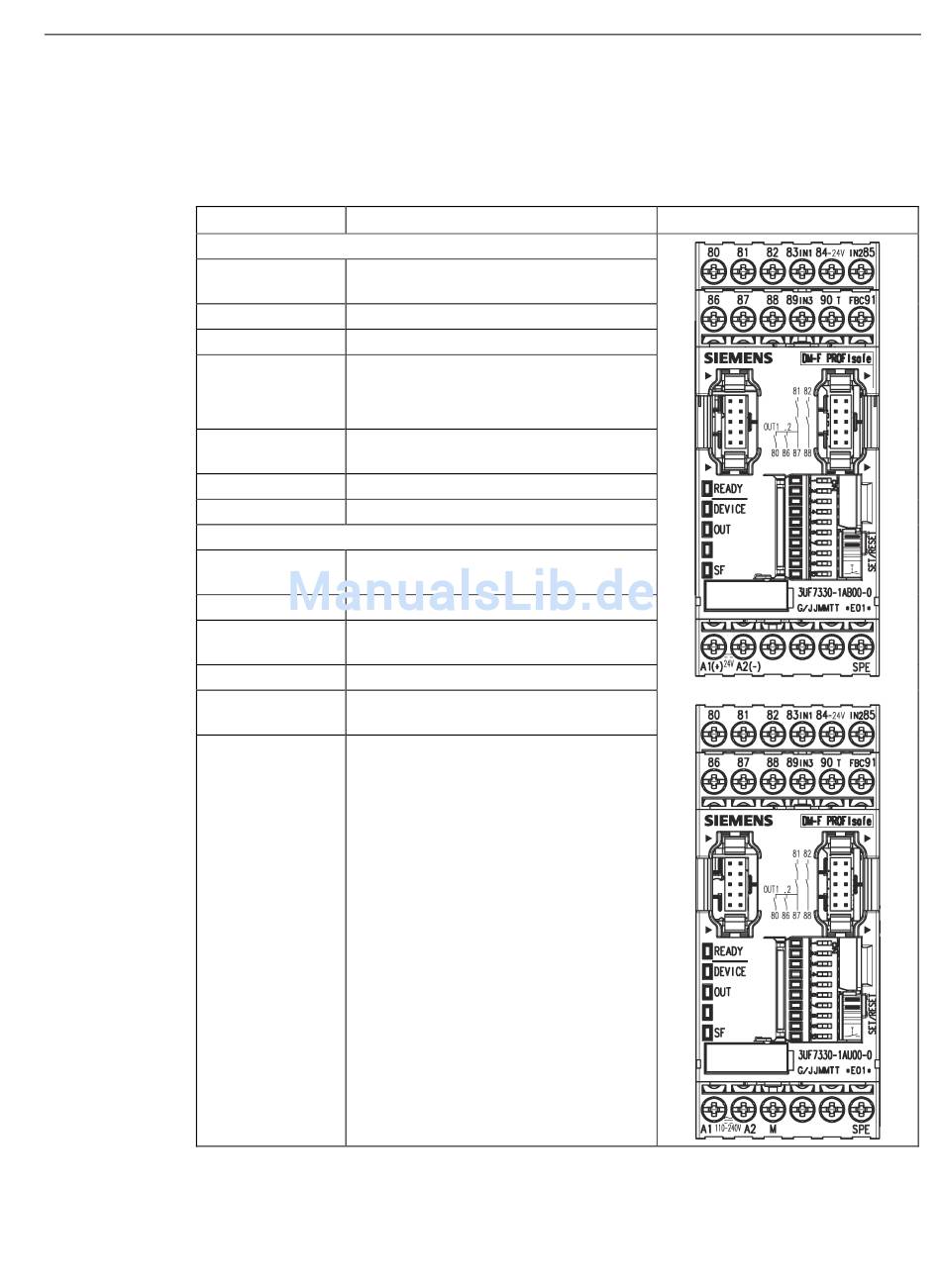

Anschlussbelegung Digitalmodul DM-F PROFIsafe

Tabelle 12- 18
Anschluss
Klemmen oben
Klemmen unten
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
Anschlussbelegung der abnehmbaren Klemmen, Digitalmodule DM-F PROFIsafe,
24 V DC-Version und 110 - 240 V UC-Version
Belegung
80, 86 Digitalmodul, Relaisausgänge 1 (80) und
2 (86)
81, 87 Relais-Freigabekreis 1, Schließer
82, 88 Relais-Freigabekreis 2, Schließer
83 (IN1) Digitalmodul Eingang 1, 2, 3
85 (IN2)
89 (IN3)
84 Versorgung Digitalmodul Eingänge 1 ... 3
DC 24 V
90 (T) Versorgung Rückführkreis (FBC) DC 24 V
91 (FBC) Rückführkreis
A1(+) Versorgungsspannungsanschluss
AC / DC 110 ... 240 V oder DC +24 V
A2(-) N oder -24 V
M Masse (Bezugspotenzial Eingänge, nur
3UF7320-1AU00-0)
1 Kaskadiereingang
T3 Versorgung der Sensoreingänge
(DC 24 V, statisch)
SPE Anlagenschirm
12.2 Verdrahten, Anschließen
185
