Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.2 Verdrahten, Anschließen
Anschlussbelegung Digitalmodule

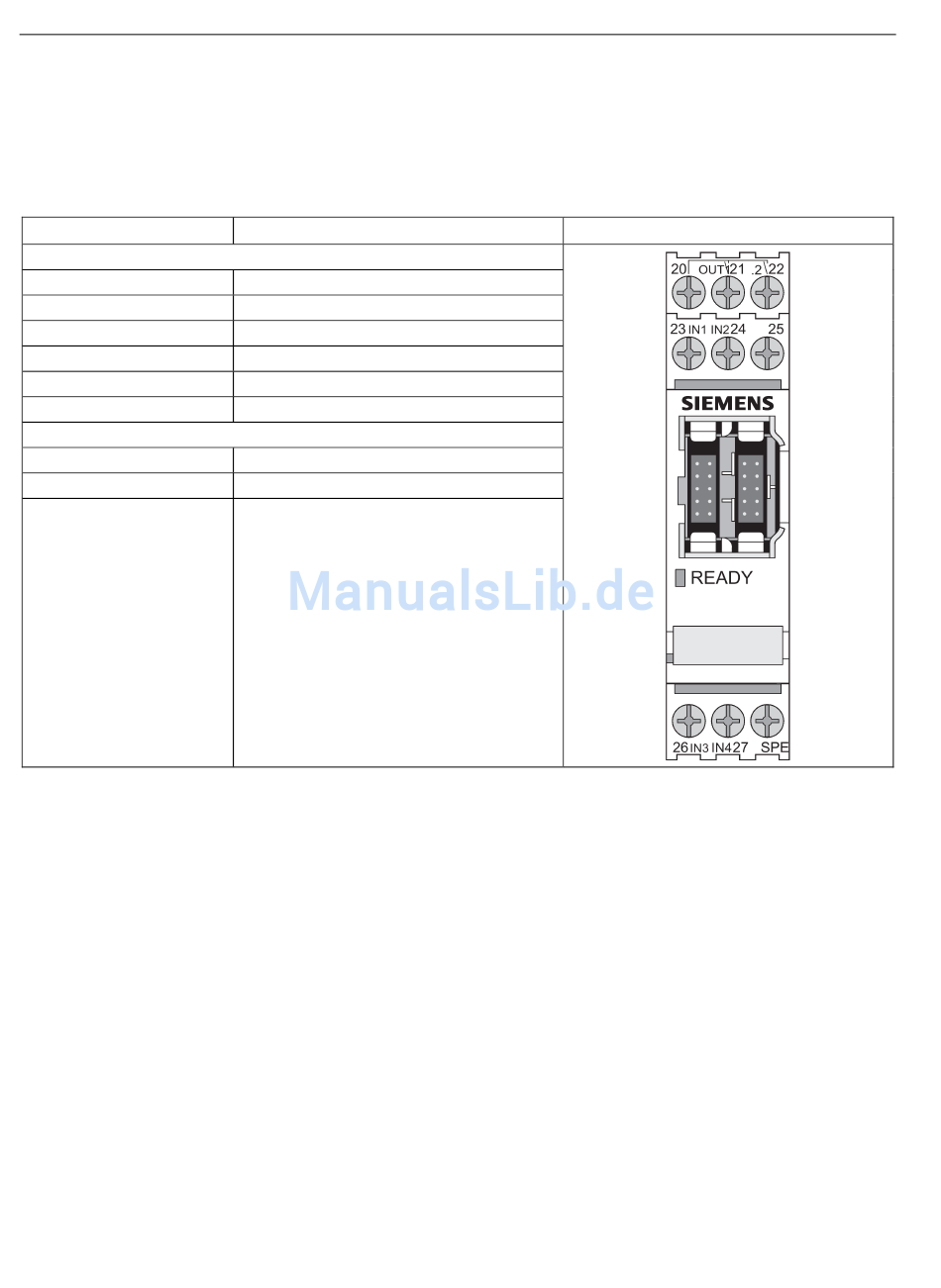

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12- 11
Anschlussbelegung der abnehmbaren Klemmen, Digitalmodul
Anschluss
Klemmen oben
20
21
22
23
24
25
Klemmen unten
26
27
SPE
172
Belegung
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
Digitaleingang IN1
Digitaleingang IN2
N / M für IN1 bis IN4
Digitaleingang IN3
Digitaleingang IN4
Anlagenschirm
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
SIMOCODE pro
