Versorgung der Grundgerät-Eingänge

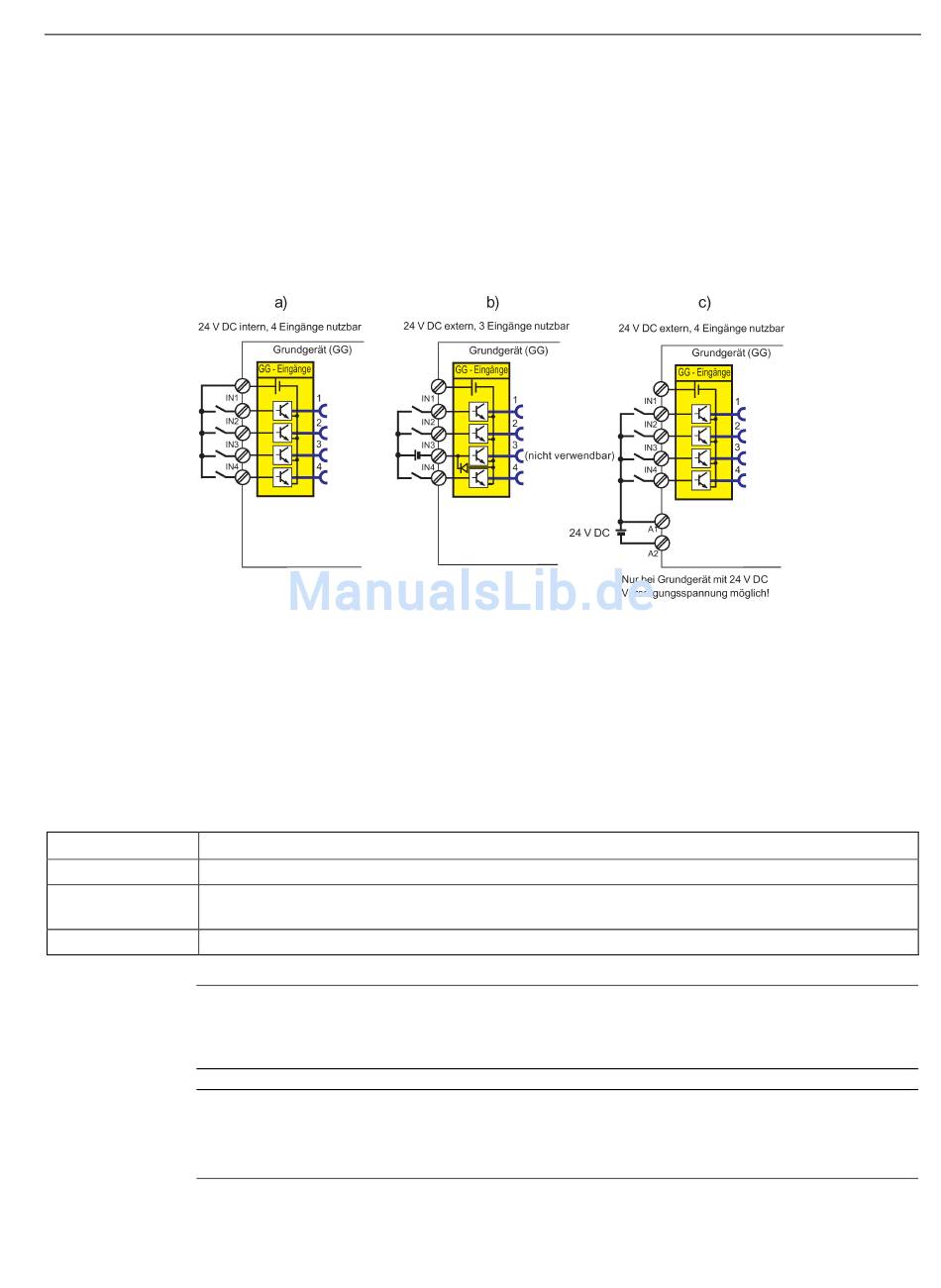

Sie haben drei Möglichkeiten, die Eingänge zu versorgen:
a): 24 V DC intern
b): 24 V DC extern. Dabei ist Eingang 3 Bezugspotential, d. h., Sie haben drei Eingänge zur
Verfügung.
c): 24 V DC extern. Nur bei Grundgerät mit 24 V DC-Versorgungsspannung möglich!
Bild 12-13
Alle Eingänge arbeiten rückwirkungsfrei, d. h., die Signalzustände auf den benachbarten
Eingängen beeinflussen sich nicht.
Schrittfolge Verdrahtung der abnehmbaren Klemme bei Grundgeräten SIMOCODE pro C/V
Führen Sie folgende Schritte aus:
Tabelle 12- 8 Verdrahtung der abnehmbaren Klemmen bei Grundgeräten SIMOCODE pro C/V
Schritt Beschreibung
1 Schließen Sie die Leitungen an den Klemmen oben und unten an.
2 Wenn Sie die Klemmen A/B für PROFIBUS DP verwenden wollen, dann legen Sie den Schirm der
PROFIBUS DP-Leitung auf die Klemme SPE / PE.
3 Schließen Sie den Anlagenschirm an der Klemme SPE an.
Hinweis
Die Klemmen A / B sind alternativ zum 9-poligen SUB-D-Anschluss! Es sind Baudraten bis
1,5 Mbit / s
Hinweis
1) Baudraten > 1,5 MBd
Bei Baudraten > 1,5 MBd wird die Störung "Bus" erzeugt und die LED "Bus" leuchtet.
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
24 V DC zur Versorgung der Eingänge
möglich.B
1)
12.2 Verdrahten, Anschließen
167
