Beschreibung der Systemkomponenten
8.3 Bedienbaustein mit Display
Insgesamt stehen zur Verfügung:
● 4 frei parametrierbare Tasten zur Steuerung des Motorabzweigs
● 4 Tasten zur Navigation im Displaymenü, 2 Tasten davon als Softkeys mit
unterschiedlichen Funktionen (z. B. Test / Reset)
● 2 Systemschnittstellen (front- und rückseitig)
● 7 LEDs, davon 4 frei parametrierbar (4 grüne LEDs integriert in den Tasten zur
Motorsteuerung, vorzugweise zur Rückmeldung des Schaltzustands z. B. Ein, Aus, Links,
Rechts usw.)
Hinweis
Änderung ausgewählter Geräteparameter über den Bedienbaustein mit Display
Über den Bedienbaustein mit Display ist eine Änderung ausgewählter Parameter möglich
(siehe Parameter (Seite 99))

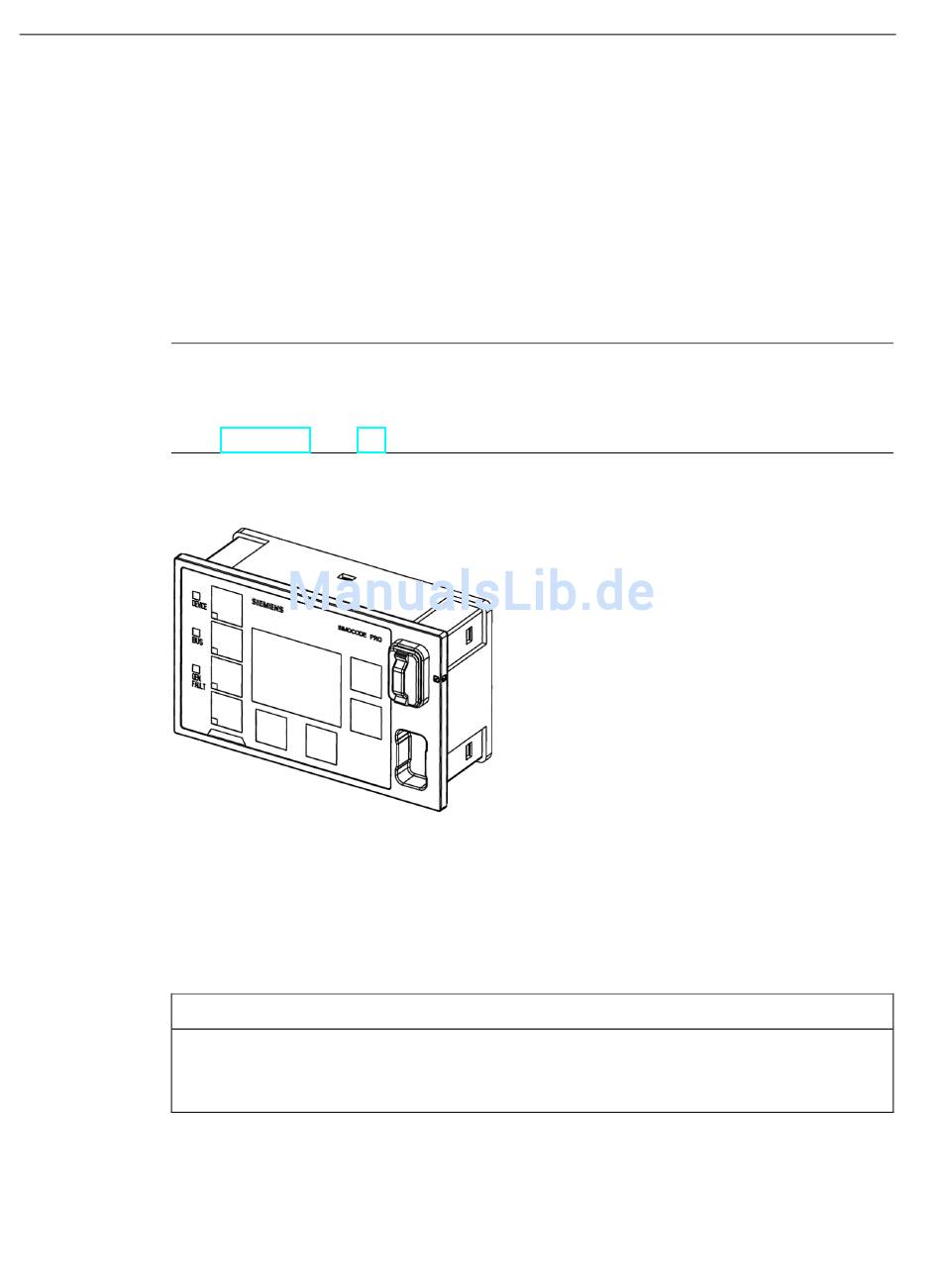

Folgendes Bild zeigt einen Bedienbaustein mit Display:
Bild 8-6
Über die rückseitige Systemschnittstelle kann der Bedienbaustein mit Display direkt an das
Grundgerät SIMOCODE pro V oder an ein Erweiterungsmodul angeschlossen werden. Die
Spannungsversorgung erfolgt aus dem Grundgerät. Über die frontseitige Systemschnittstelle
(mit Abdeckkappe für IP54) kann über das PC-Kabel ein PC mit der Software SIMOCODE
ES oder das Speichermodul sowie der Adressierstecker angeschlossen werden.
ACHTUNG
Laufender Betrieb
Der Bedienbaustein mit Display darf im laufenden Betrieb nicht entfernt oder angesteckt
werden!
