4.2.2.14
Steuerfunktion "Schieber"
Beschreibung
Mit dieser Steuerfunktion kann SIMOCODE pro Schieber / Stellantriebe steuern. Mit den
Stellbefehlen "Auf" und "Zu" wird der Schieber in die jeweilige Endlage gefahren und über
seine Endlagenschalter (1-aktiv) oder Drehmomentschalter (0-aktiv) abgesteuert. Das
Ansprechen der Endlagen- / Drehmomentschalter muss SIMOCODE pro über seine
Eingänge mitgeteilt werden.
Stellbefehle
● Auf: Start mit "Ein >" aktiviert die Schützansteuerung QE1 so lange, bis "Endlage Auf"
(Rückmeldung Auf) erreicht ist
● Zu: Start mit "Ein <" aktiviert die Schützansteuerung QE2 so lange, bis "Endlage Zu"
(Rückmeldung Zu) erreicht ist
● Stopp mit "Aus", steuert die Schützansteuerungen ab. Der Antrieb bleibt in der aktuellen
Position stehen.
Die Steuerbefehle können von beliebigen Steuerstellen aus an SIMOCODE pro gegeben
werden (siehe auch Beschreibung "Steuerstellen"). Dazu müssen die Eingänge (Stecker) mit
den entsprechenden Buchsen verknüpft werden, vorzugsweise mit den Buchsen "frei
gegebener Steuerbefehl".
Funktionsschema
Bild 4-25
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001

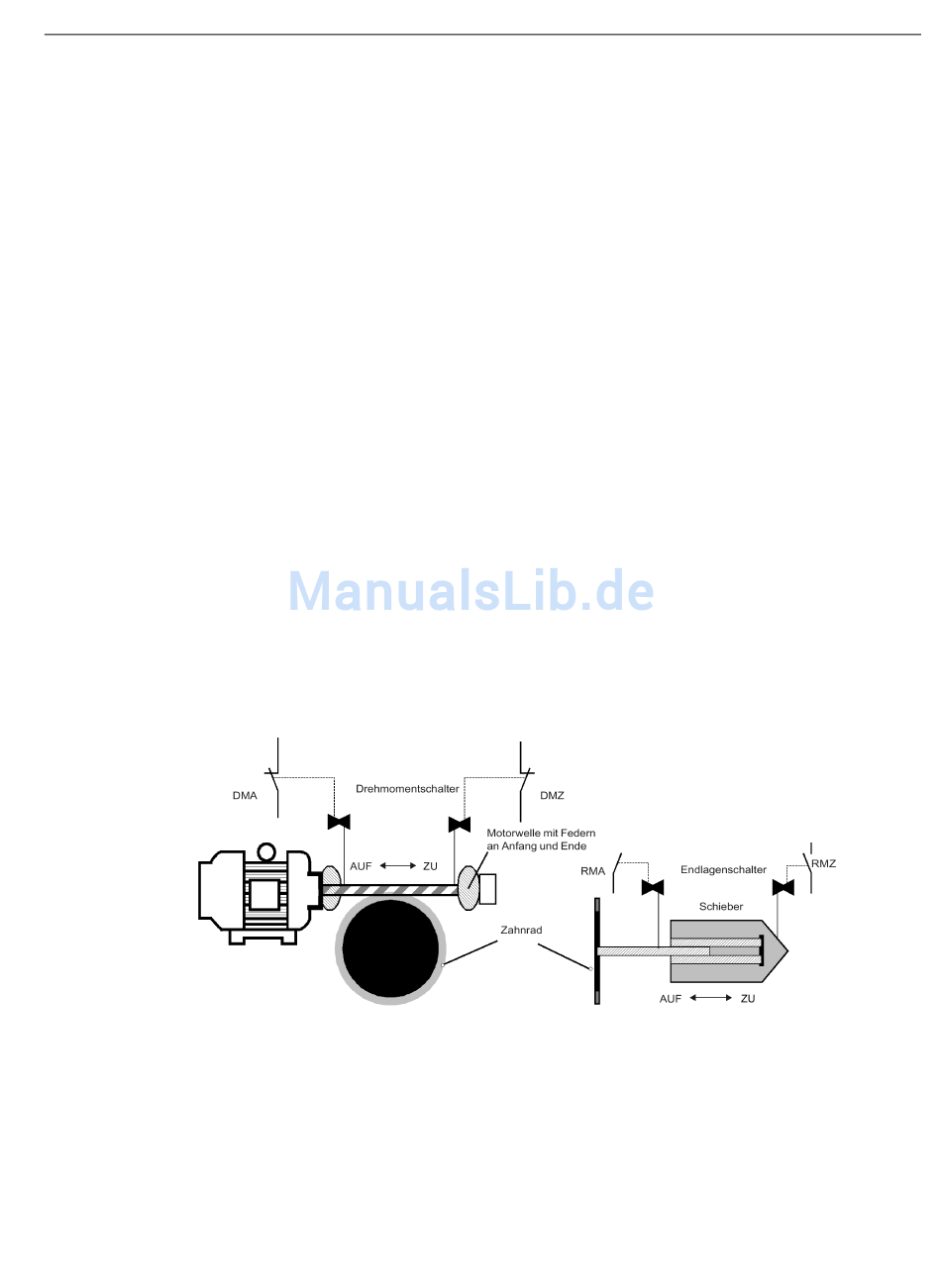

Funktionsschema von Drehmoment- und Endlagenschalter bei der Steuerung von
Schiebern
Parameter
4.2 Motorsteuerung
107
