12.2 Verdrahten, Anschließen

Anschlussbelegung Analogmodul

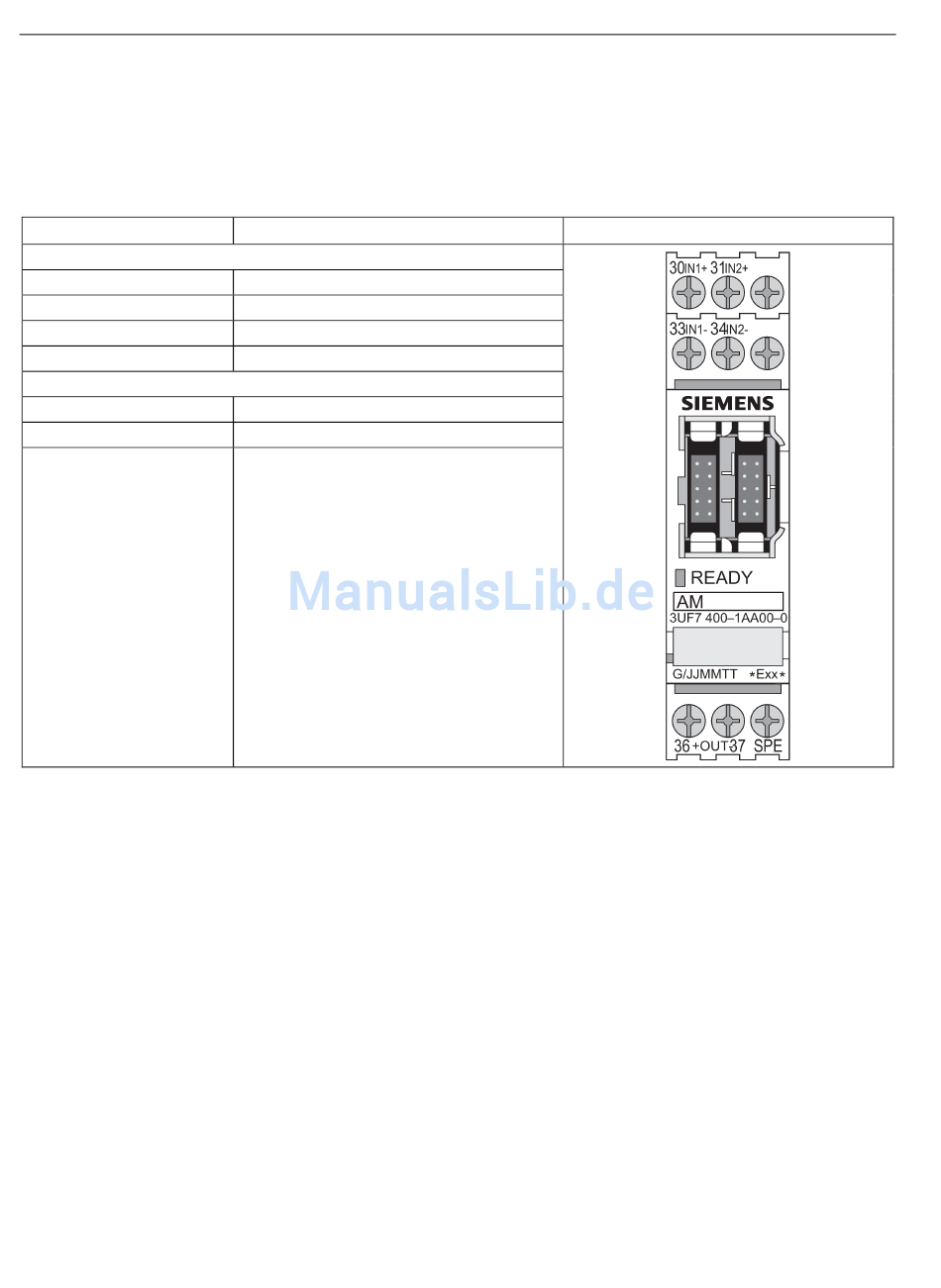

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12- 15 Anschlussbelegung der abnehmbaren Klemmen, Analogmodul
Anschluss
Klemmen oben
30
31
33
34
Klemmen unten
36
37
SPE
180
Belegung
Analogeingang IN1+
Analogeingang IN2+
Analogeingang IN1-
Analogeingang IN2-
Analogausgang OUT+
Analogausgang OUT-
Anlagenschirm
