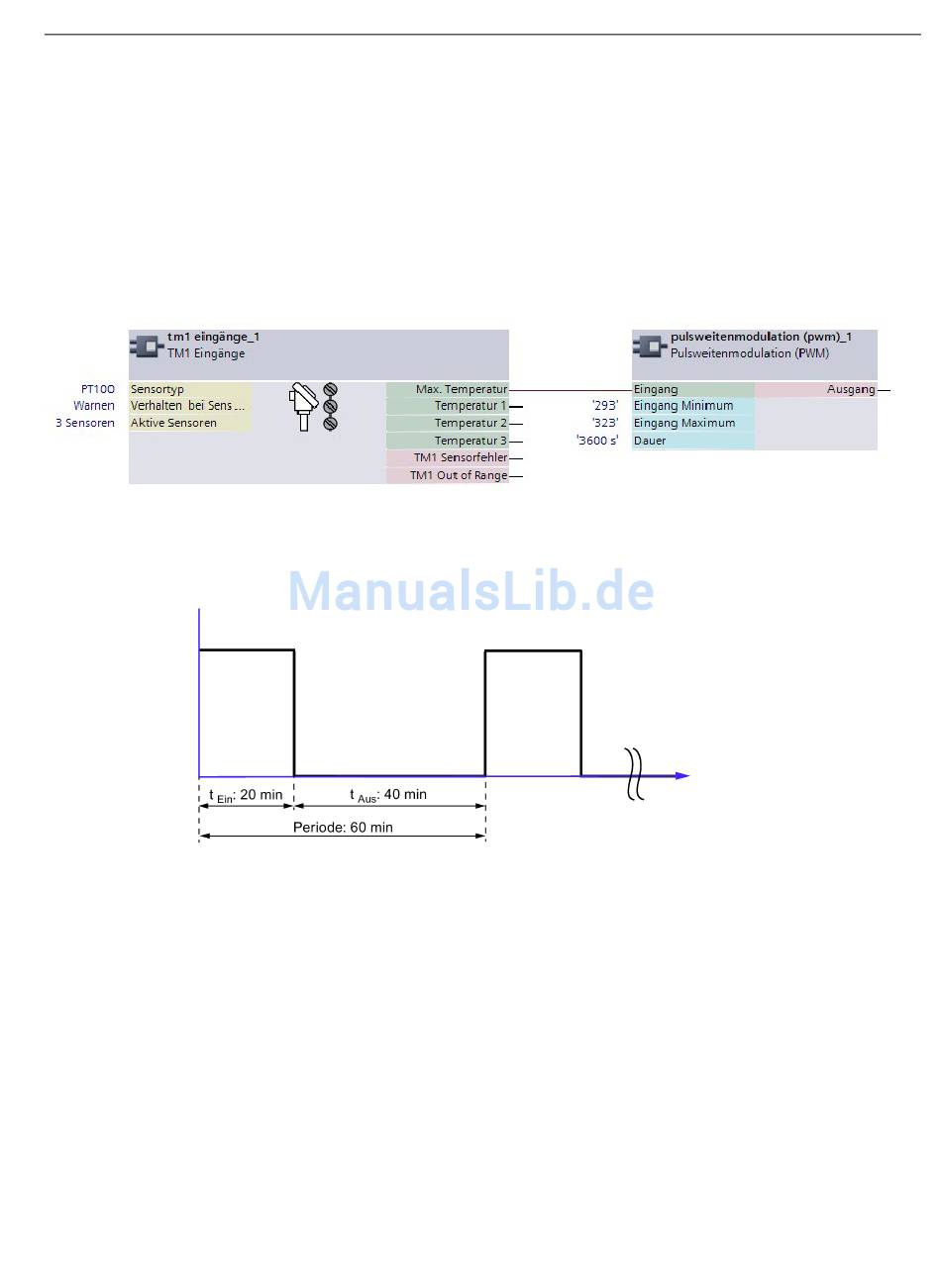

Beispiel Pulsweitenmodulator

Ein Verbraucher soll in Abhängigkeit von einer Messgröße (z. B. Temperatur) mit einer
Periode von 60 min ein- und ausgeschaltet werden.
● Überschreitet die Messgröße einen maximalen Wert von 50°°C (323°K), soll der
Verbraucher dauernd eingeschaltet und bei Unterschreitung von 20°°C (293°K) dauernd
ausgeschaltet sein.
● Liegt die Messgröße im Bereich zwischen minimalem und maximalem Wert, soll die
Einschaltdauer proportional zur Messgröße sein.
● Periode: 60 min (3600 s)
● Untere Grenze: 20°C (293 K)
● Obere Grenze: 50°C (323 K).
● Bei 20°C (293 K): AUS
● Bei 30°C (303 K): 20 min EIN und 40 min AUS
● Bei 40°C (313 K): 40 min EIN und 20 min AUS
● Bei 50°C (323 K): EIN.
