4.8.3

Wahrheitstabelle 2E / 1A

Beschreibung
Die Wahrheitstabelle 2E / 1A besteht aus:
● zwei Steckern
● einer Logik
● einer Buchse.
Sie können unter den vier möglichen Eingangsbedingungen diejenigen auswählen, bei
denen Sie ein Ausgangssignal erzeugen möchten.
Insgesamt stehen zwei Wahrheitstabellen (7 bis 8) zur Verfügung.
Schema

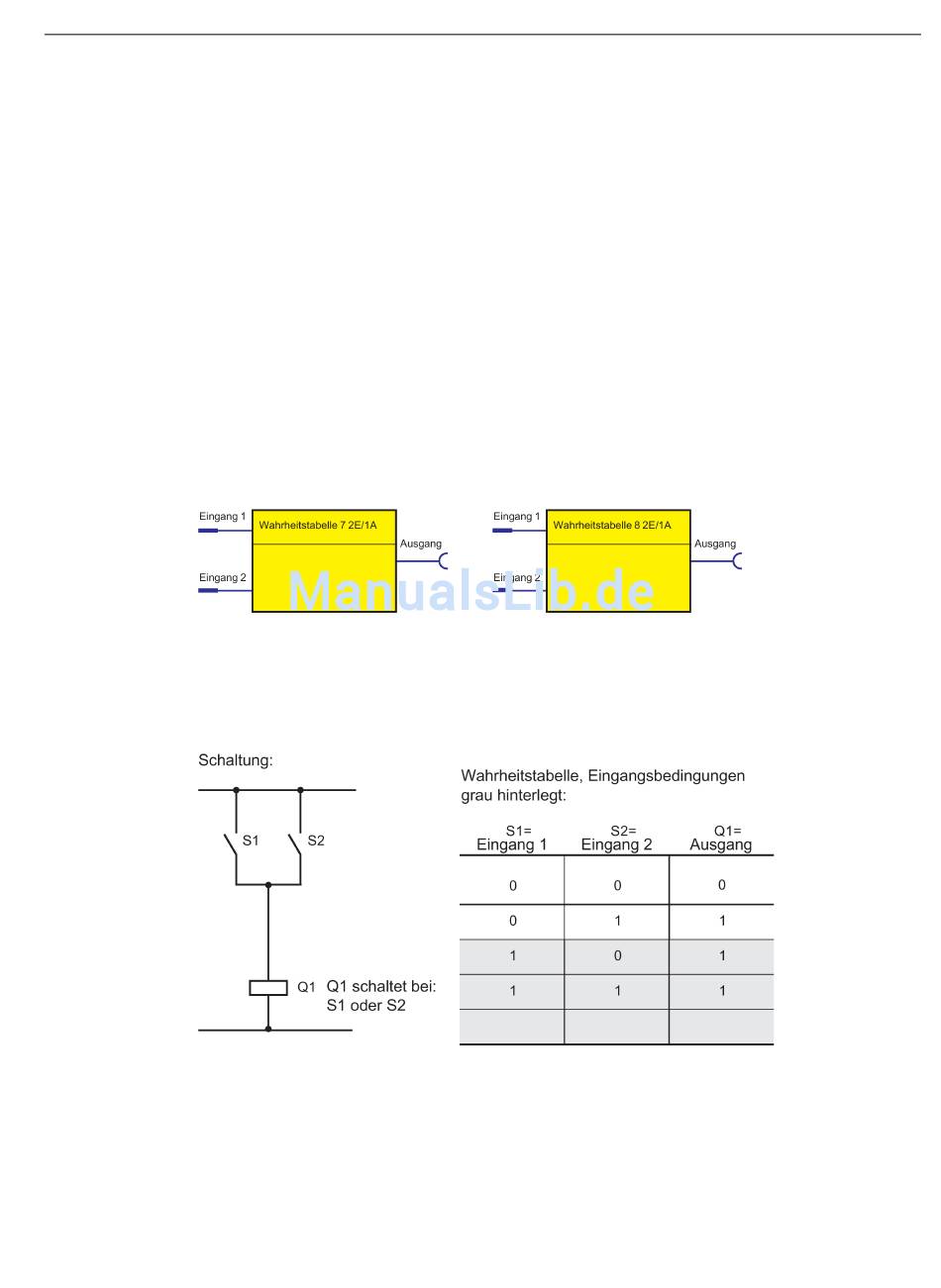

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 2E / 1A":
Bild 4-92
Beispiel
Sie wollen folgende Schaltung realisieren:
Bild 4-93
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
Logikbausteine "Wahrheitstabelle 2E / 1A"
Beispiel für Wahrheitstabelle 2E / 1A
Parameter
4.8 Logikbausteine
239
