Projektierung eines Wendestarters
2.3 Parametrierung

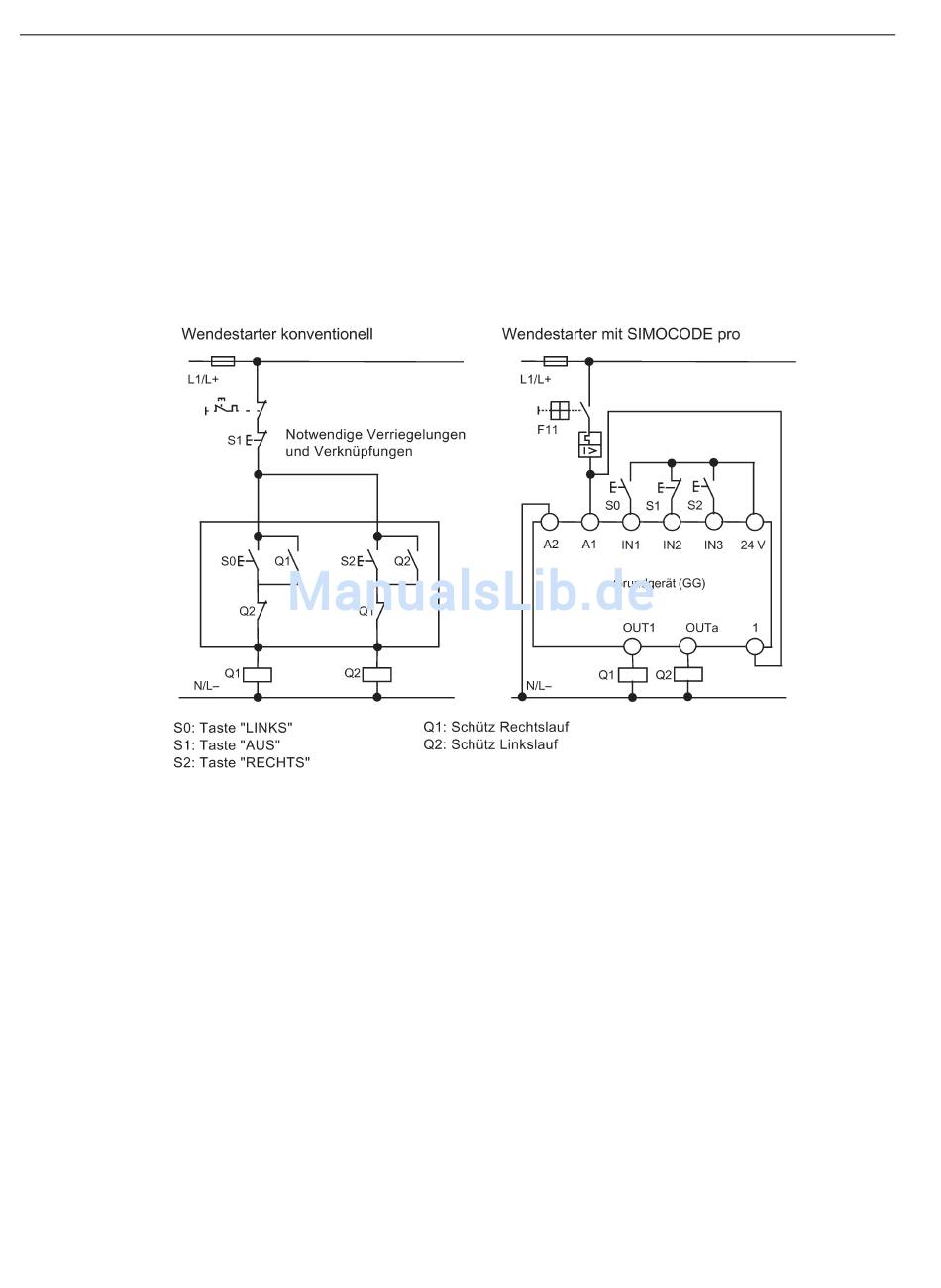

Schaltbild des Steuerstromkreises eines Wendestarters

Folgendes Schema zeigt das Schaltbild des Steuerstromkreises mit einer Vor-Ort-
Steuerstelle für die Kommandos:
● LINKS
● AUS
● RECHTS
Noch nicht berücksichtigt sind Anzeigen, Meldungen, etc.
Bild 2-2
Die notwendigen Verriegelungen und Verknüpfungen werden im Grundgerät softwaremäßig
durchgeführt.
14
Schaltbild des Steuerkreises eines Wendestarters
Getting Started, 04/2017, A5E40507294001A/RS-AA/001
SIMOCODE pro
