Parameter
4.8 Logikbausteine
Einstellungen
Tabelle 4- 86 Einstellungen Wahrheitstabelle 2E / 1A
Wahrheitstabelle 2E / 1A
Eingang 1 bis 2
4.8.4

Wahrheitstabelle 5E / 2A

Beschreibung
Die Wahrheitstabelle 5E / 2A besteht aus:
● fünf Steckern
● einer Logik
● zwei Buchsen.
Sie können unter den 32 möglichen Eingangsbedingungen diejenigen auswählen, bei denen
Sie bis zu zwei Ausgangssignale erzeugen möchten.
Insgesamt steht je eine Wahrheitstabelle 9 bei den Grundgeräten SIMOCODE pro V zur
Verfügung.
Schema

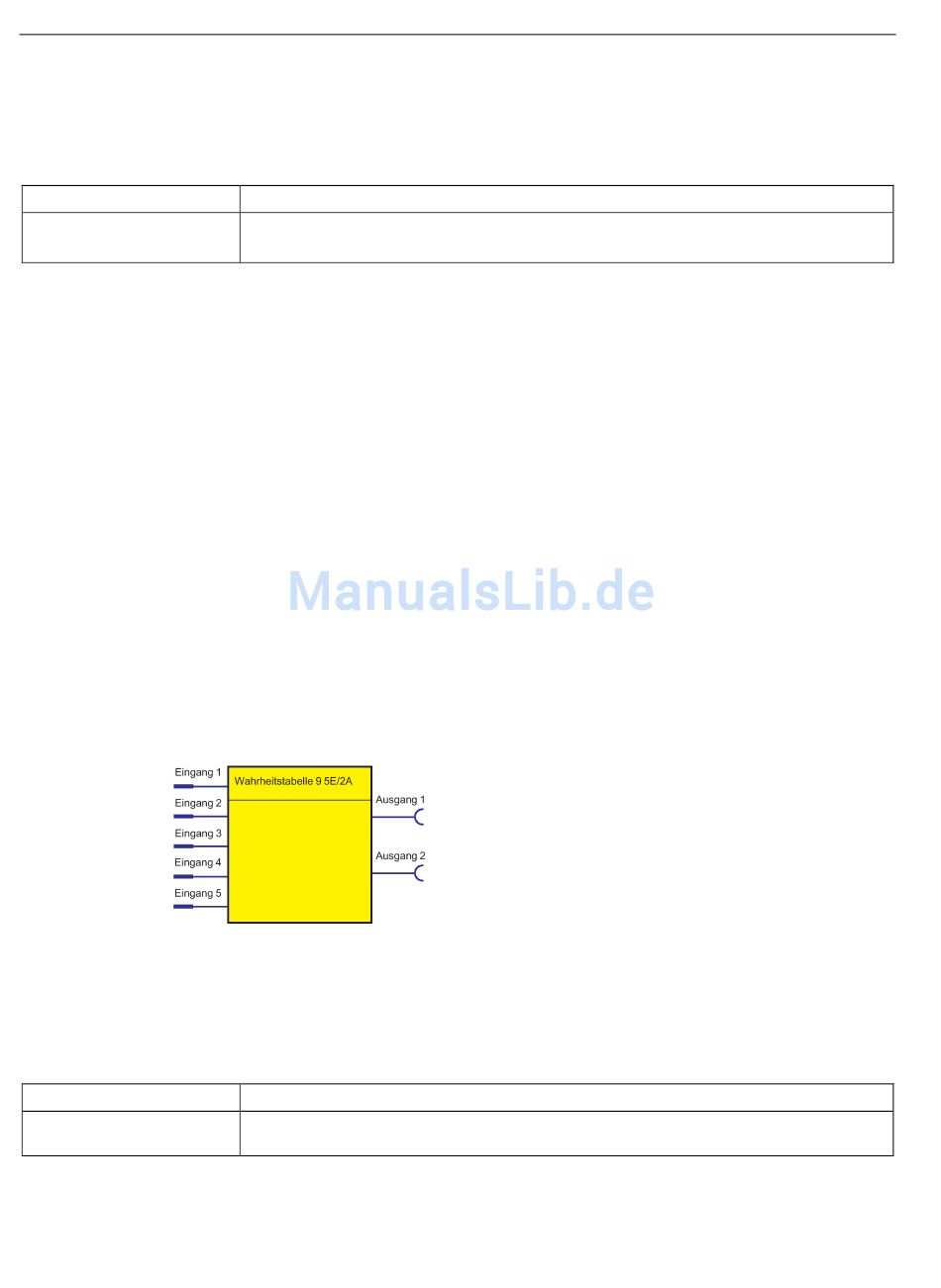

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 5E / 2A":
Bild 4-94
Einstellungen
Tabelle 4- 87 Einstellungen Wahrheitstabelle 5E / 2A
Wahrheitstabelle 9 (5E / 2A)
Eingang 1 bis 5
240
Beschreibung
Ansteuern der Wahrheitstabelle von einem beliebigen Signal (beliebige Buchsen, z. B.
Geräteeingänge, Steuerbits vom Kommunikationsbus, usw.)
Logikbausteine "Wahrheitstabelle 5E / 2A"
Beschreibung
Ansteuern mit einem beliebigen Signal (beliebige Buchsen, z. B. Geräteeingänge,
Steuerbits vom Kommunikationsbus, usw.)
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
