8.6 Entkoppelmodul (DCM) für Strom- / Spannungserfassungmodule der 1. Generation (z. B. 3UF711.1AA000)
Hinweis
Anschaltbare Erweiterungsmodule
Bei Verwendung eines Entkoppelmoduls ist auf Einschränkungen bei der Art und Menge der
an ein Grundgerät anschaltbaren Erweiterungsmodule zu achten! Siehe hierzu Kapitel
Konfigurationshinweise für SIMOCODE pro V bei Verwendung eines Bedienbausteins mit
Display und/oder eines Entkoppelmoduls (Seite 126).
Verwendung des Entkoppelmoduls in unterschiedlichen Netzen
Die Verwendung eines Entkoppelmoduls kann (ausschließlich in Verbindung mit der
Spannungserfassung) insbesondere bei folgenden Netzen erforderlich sein:
● Isolierte Netze
● Hochohmige Netze
● Asymmetrisch geerdete Netze
● Einphasige Netze
Nachstehende Tabellen zeigen für unterschiedlichen Netzformen (Stern-Netzformen,
Dreieck-Netzformen, einphasige Netze) und Netzkonfigurationen den Bedarf eines
Entkoppelmoduls:
Stern-Netzformen:

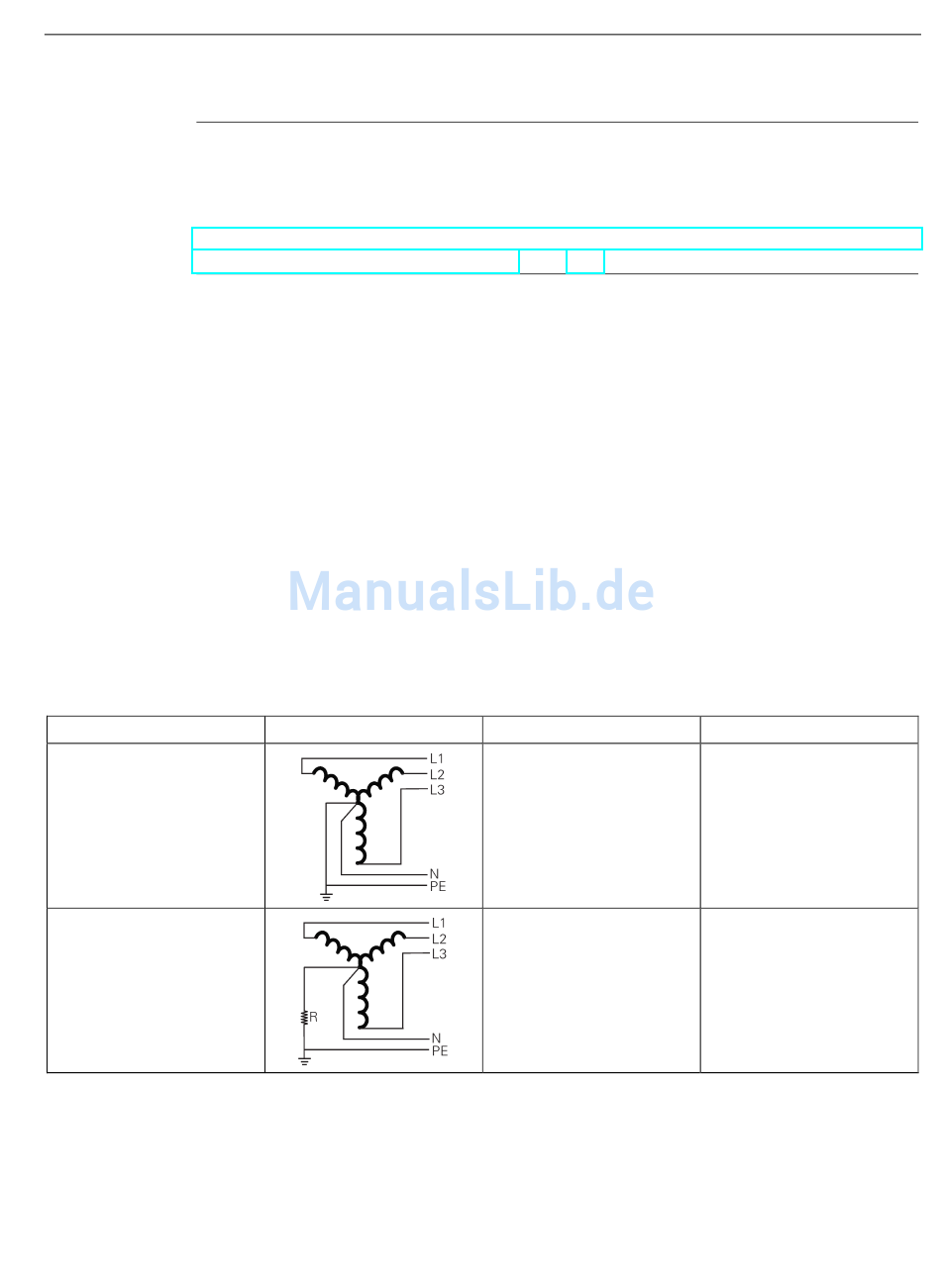

Tabelle 8- 1 Bedarf eines Entkoppelmoduls für Stern-Netzformen
Stern-Netzform
4-Leiter, Stern, niederohmig
geerdet
4-Leiter, Stern, hochohmig
geerdet
SIMOCODE pro
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
Netzkonfiguration
Beschreibung der Systemkomponenten
Entkoppelmodul erforderlich
nein
ja
Bemerkung
"TN-S-System" nach
IEC 60364
—
115
