Versorgung der Grundgerät-Eingänge

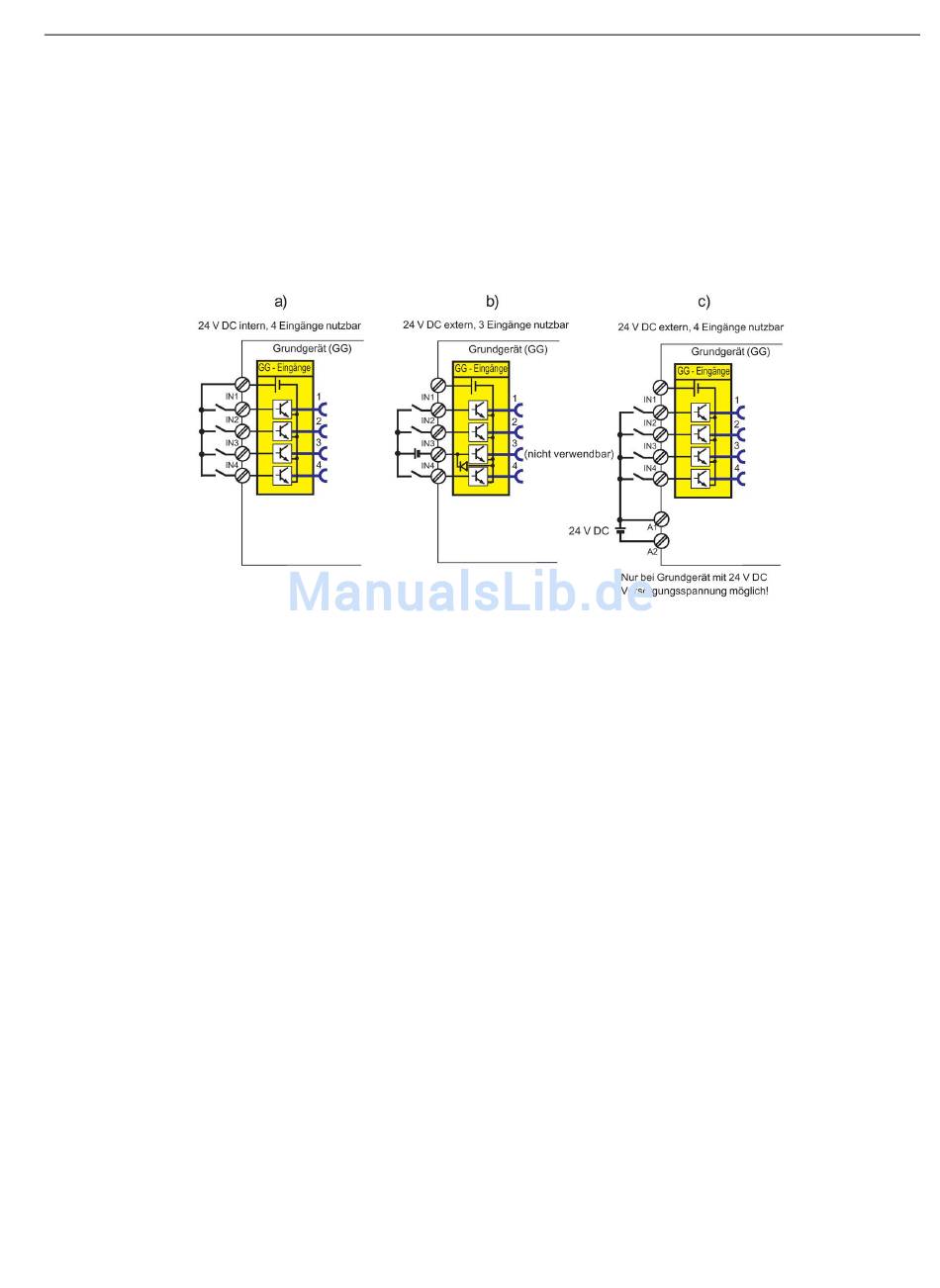

Sie haben drei Möglichkeiten, die Eingänge zu versorgen:
a): 24 V DC intern
b): 24 V DC extern. Dabei ist Eingang 3 Bezugspotential, d. h., Sie haben drei Eingänge zur
Verfügung.
c): 24 V DC extern. Nur bei Grundgerät mit 24 V DC-Versorgungsspannung möglich!
Bild 14-11
Alle Eingänge arbeiten rückwirkungsfrei, d. h., die Signalzustände auf den benachbarten
Eingängen beeinflussen sich nicht.
