13.3 Verdrahtung
Leitungen
Die Leiterquerschnitte sind bei allen Geräten gleich. Folgende Tabelle zeigt
Leiterquerschnitte, Abisolierlängen und Anzugsdrehmomente der Leitungen für die
abnehmbaren Klemmen:

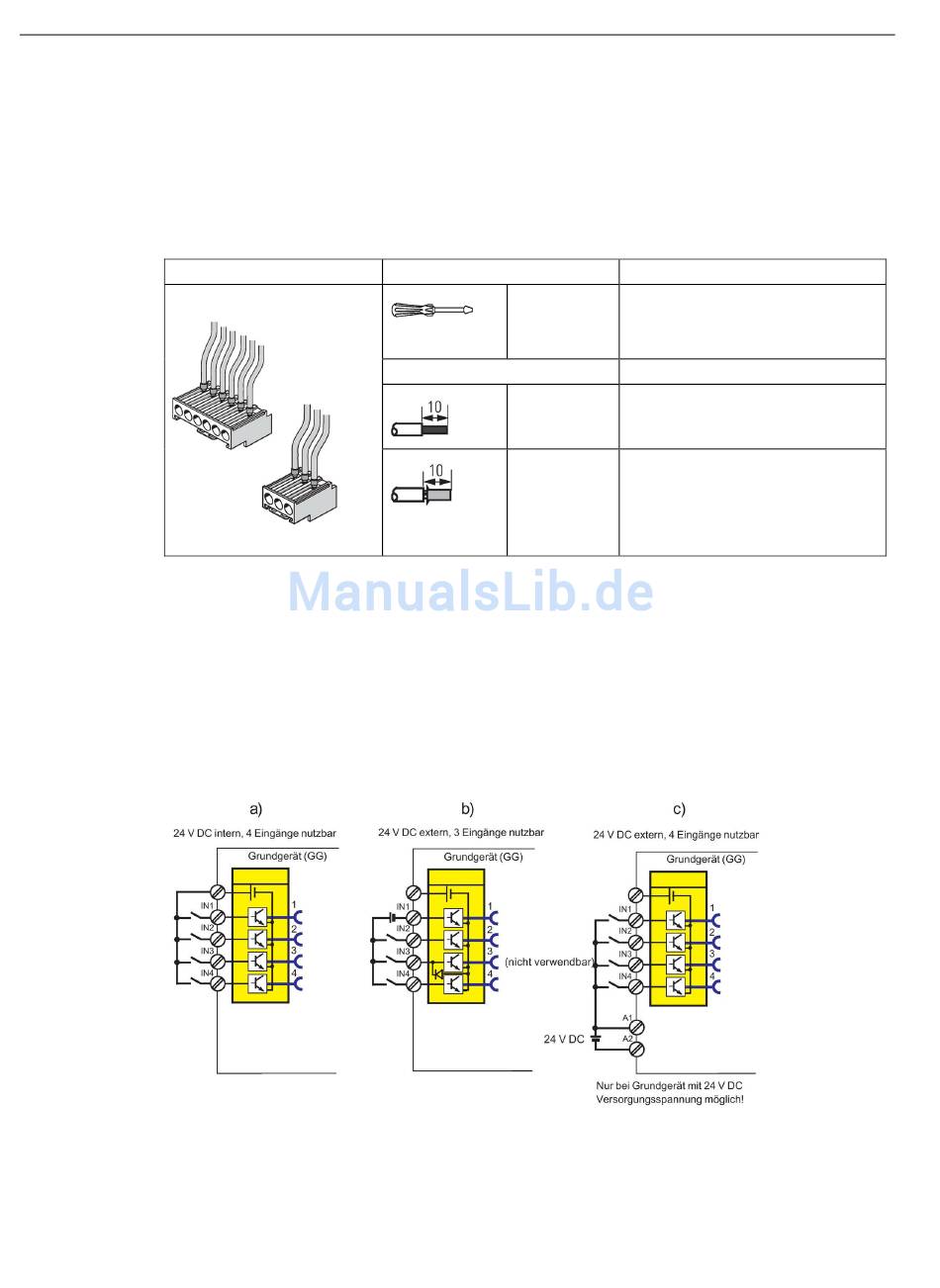

Tabelle 13- 4 Leiterquerschnitte, Abisolierlängen und Anzugsdrehmomente der Leitungen
Abnehmbare Klemmen
Versorgung der Grundgerät-Eingänge
Sie haben drei Möglichkeiten, die Eingänge zu versorgen:
● a): DC 24 V DC intern
● b): DC 24 V DC extern. Dabei ist Eingang 3 Bezugspotential, d. h., Sie haben drei
Eingänge zur Verfügung.
● c): DC 24 V DC extern. Nur bei Grundgerät mit DC 24 V-DC-Versorgungsspannung
möglich!
Bild 13-9
Alle Eingänge arbeiten rückwirkungsfrei, d. h., die Signalzustände auf den benachbarten
Eingängen beeinflussen sich nicht.
466
Schraubendreher
Abisolierlänge
24 V DC zur Versorgung der Eingänge
Anzugsdrehmoment
PZ2 / TORQUE:
Ø 5 ... 6 mm
7 - 10.3 LB.IN
0,8 - 1,2 Nm
Leiterquerschnitt
Eindrähtig 2x 0,5 - 2,5 mm
2x AWG 20 to 14 / 1x AWG 20 to 12
Feindrähtig 2x 0,5 - 1,5 mm
mit / ohne
2x AWG 20 to 16 / 1x AWG 20 to 14
Aderendhülse
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
/ 1x 0,5 - 4 mm
2 2
/ 1x 0,5 - 2,5 mm
2 2
SIMOCODE pro PROFINET
