Navigacija po mapah in ikone

Če se želite pomikati med mapami z zavihki na LCD-zaslonu, pritiskajte tipki
LEVO in DESNO. Navigacija se prestavi z zadnje na prvo mapo in obratno.

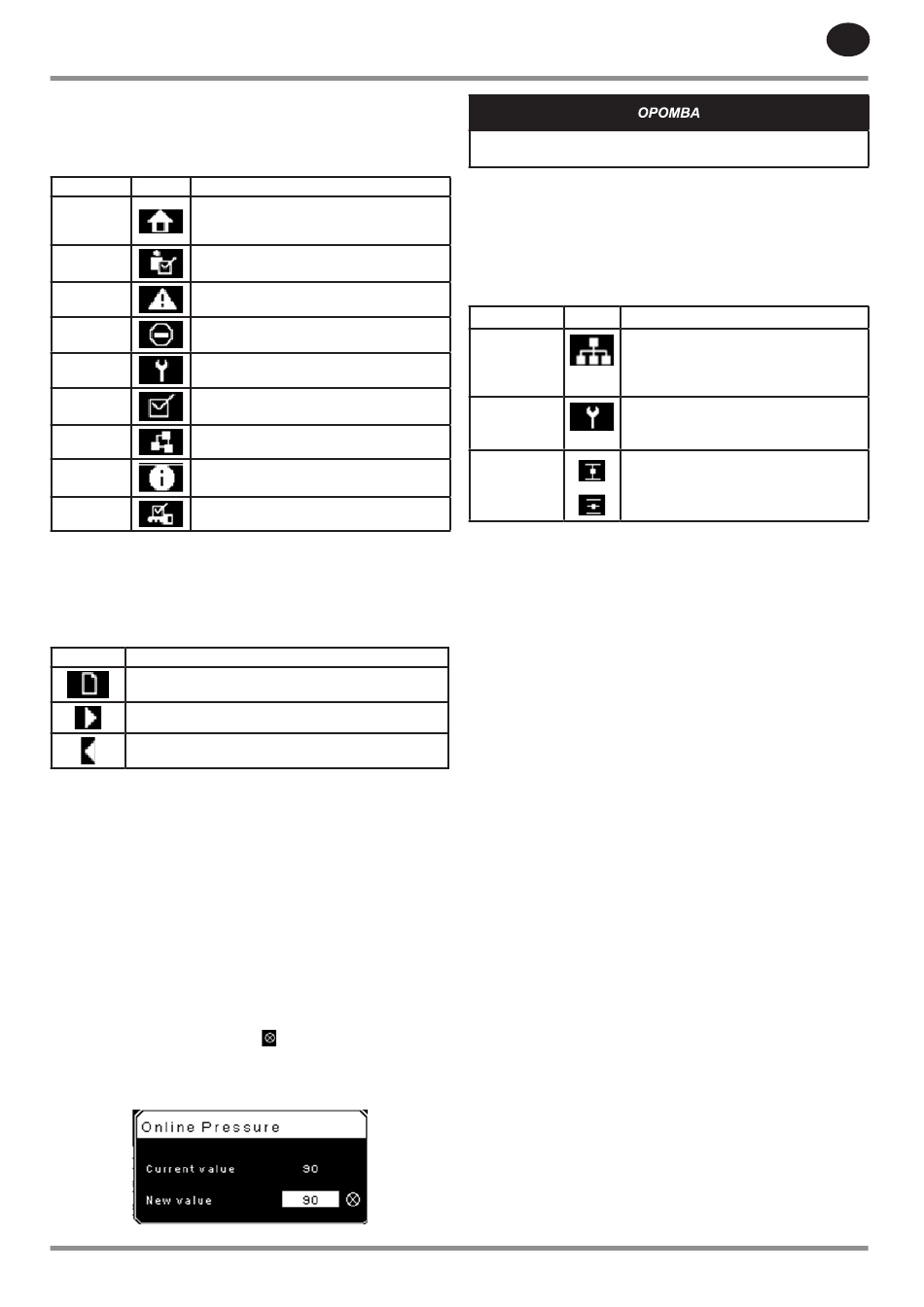

Preglednica 29 : Ikone vrstice Mapa
Ime mape Ikona
Domov
Nastavitve
uporabnika
Dogodki
Zgodovina
alarmov
Vzdrževanje
Splošne
nastavitve
Integralno
sekveniranje
Stanje
Tovarniške
nastavitve
Navigacija po strani

Ko izberete želeno mapo, pritisnite tipko DOL, da premaknete območje izbire
strani, in nato pritisnite tipki DESNO in LEVO, da izberete želeno stran. S tipko
GOR se premaknite nazaj na zavihke map.
Preglednica 30 : Ikone strani naslovne vrstice
Ikona
Začetek območja izbire strani.
Označuje, da je s pomikom desno na voljo več strani.
Označuje, da je s pomikom levo na voljo več strani.
Dostop do parametrov

Ko izberete želeno stran, lahko spremenite parametre strani s tipko DOL.
Kazalec se bo premaknil na naslednji parameter vsakič, ko pritisnete tipko
DOL. S tipko GOR se premaknite nazaj na prejšnjega.
Kazalec se premakne na drugo stran, tako da boste po tem, ko pritisnete
tipko DOL, premaknili kazalec v vrstico mape. Če je izbran prvi parameter,
boste s tipko GOR premaknili kazalec na območje za izbiro strani.
Ko ga izberete, dostopajte do parametra tako, da pritisnete tipko ENTER.
Spremembe izvedite z navigacijskimi tipkami, nato pa potrdite nastavitev
tako, da znova pritisnete tipko Enter. Ko dostopate do parametra, bo pritisk
na tipko ENTER vnesel trenutno nastavitev v krmilni program in pomaknil
kazalec nazaj na izbrani parameter na strani.
Ko je kazalec na parametru, ki ima polje omogočeno/onemogočeno, bo
pritisk na tipko ENTER povzročil preklop nastavitve.
Na oknih za vnos števil se pojavi ta ikona
postavite kazalec in nato pritisnete tipko ENTER, boste preklicali vnos in vse
spremembe, ki so bile izvedene.
Slika 69 : Okno za vnos števil
80447188 Rev B
Opis
Delovanje sistema in glavne statusne
informacije. Prva stran te mape je privzeta stran,
ko se krmilnik prvič zažene.
Sistemske možnosti in konfiguracijske
nastavitve.
Dnevnik sistemskih dogodkov.
Podrobnosti o zadnjih alarmih.
Nastavitve statusa in obveščanja za elemente
vzdrževanja kompresorja.
Splošne nastavitve, kot so jezik, čas in merske
enote.
Stanje komunikacij in konfiguracija integralnega
sekveniranja.
Merjenje ali stanje iz vseh analognih in digitalnih
V/I.
Parametri prilagajanja kompresorja. Prikazuje
tudi različice strojne in programske opreme.
Opis
(glejte sliko 69). Če nanj
Vse strani nimajo nastavljivih parametrov . Nekatere imajo informacije
samo za branje .
Ikone nadzorne plošče

Nadzorna plošča je namenjena hitremu pregledu stanja sistema. Naslednja
preglednica navaja standardne ikone nadzorne plošče in njihovo definicijo.
Upoštevajte, da se barva teh ikon spremeni glede na stanje, ki ga nastavi
aplikacija, medtem ko se izvaja.
Preglednica 31 : Ikone nadzorne plošče
Ime Ikona Opis
Daljinsko Daljinsko krmiljenje je omogočeno. To je
krmiljenje lahko oddaljeni zagon/zaustavitev, krmiljenje
COM, integralno sekveniranje ali spletni
nadzor
Zahtevan servis Opomnik za servis se približuje ali pa je
potekel (tj. treba bo zamenjati zračni ali oljni
filter).
Razbremenjeno Kompresor je v razbremenjenem stanju.
ali
Obremenjeno Kompresor je v obremenjenem stanju.
Sporočila o stanju nadzorne plošče

Nadzorna plošča prikazuje tudi trenutno obratovalno stanje kompresorja.
Med delovanjem stroja lahko pride do naslednjih stanj:
Pripravljen na zagon – kompresor trenutno nima alarma ali pogojev, ki
•
bi preprečevali zagon. Stroj lahko zaženete tako, da pritisnete gumb za
zagon.
Zagon – kompresor je prejel ukaz za zagon in zaporedje zagona se izvaja.
•
Trajanje tega stanja je odvisno od vrste zaganjalnika stroja.
Zakasnitev obremenitve – kompresor nekaj časa po zagonu čaka,
•
preden dopusti obremenitev naprave. To zagotovi, da je stroj pri
obratovalnih pogojih pred obremenitvijo.
• Obratovanje pod obremenitvijo – kompresor deluje in proizvaja
stisnjen zrak. Dovodni ventil je odprt, oddušni ventil pa zaprt.
• Obratovanje brez obremenitve – kompresor deluje, vendar ne proizvaja
stisnjenega zraka. Dovodni ventil je zaprt, oddušni ventil pa odprt.
Zakasnitev pri ponovni obremenitvi – to je kratko obdobje po
•
razbremenitvi kompresorja, preden se lahko spet obremeni. To daje
dovodnemu in obvodnemu ventilu čas, da dosežeta pravilni položaj.
• Samodejni vnovični zagon – kompresor se je zaustavil, ker je tlak narasel
nad nastavitvene točke za nepriklopljeno delovanje ali samodejno
zaustavitev in samodejni vnovični zagon je onemogočen. Kompresor
se bo samodejno vnovič zagnal, ko tlak pade na nastavitveno točko za
priklopljeno delovanje ali ciljni tlak.
• Zaustavljanje – kompresor je prejel ukaz za zaustavitev, zaporedje
zaustavitve se izvaja.
• Razbremenitev – kompresor mora nekaj časa po zaustavitvi počakati,
preden se motor lahko znova zažene. Kompresor se bo znova zagnal ob
koncu obdobja razbremenitve, če je med razbremenitvijo prejet ukaz za
zagon.
Ni pripravljen – kompresor je zaznal stanje, ki ne omogoča zagona
•
kompresorja. To stanje morate odstraniti, preden je dovoljen zagon, ni pa
ga treba potrditi.
Alarm – kompresor je zaznal nenormalno obratovalno stanje, ki je
•
zaustavilo stroj. Ta alarm morate potrditi tako, da pritisnete gumb za
ponastavitev, preden lahko zaženete kompresor.
• Inicializacija procesorja – poteka inicializacija krmilnika.
