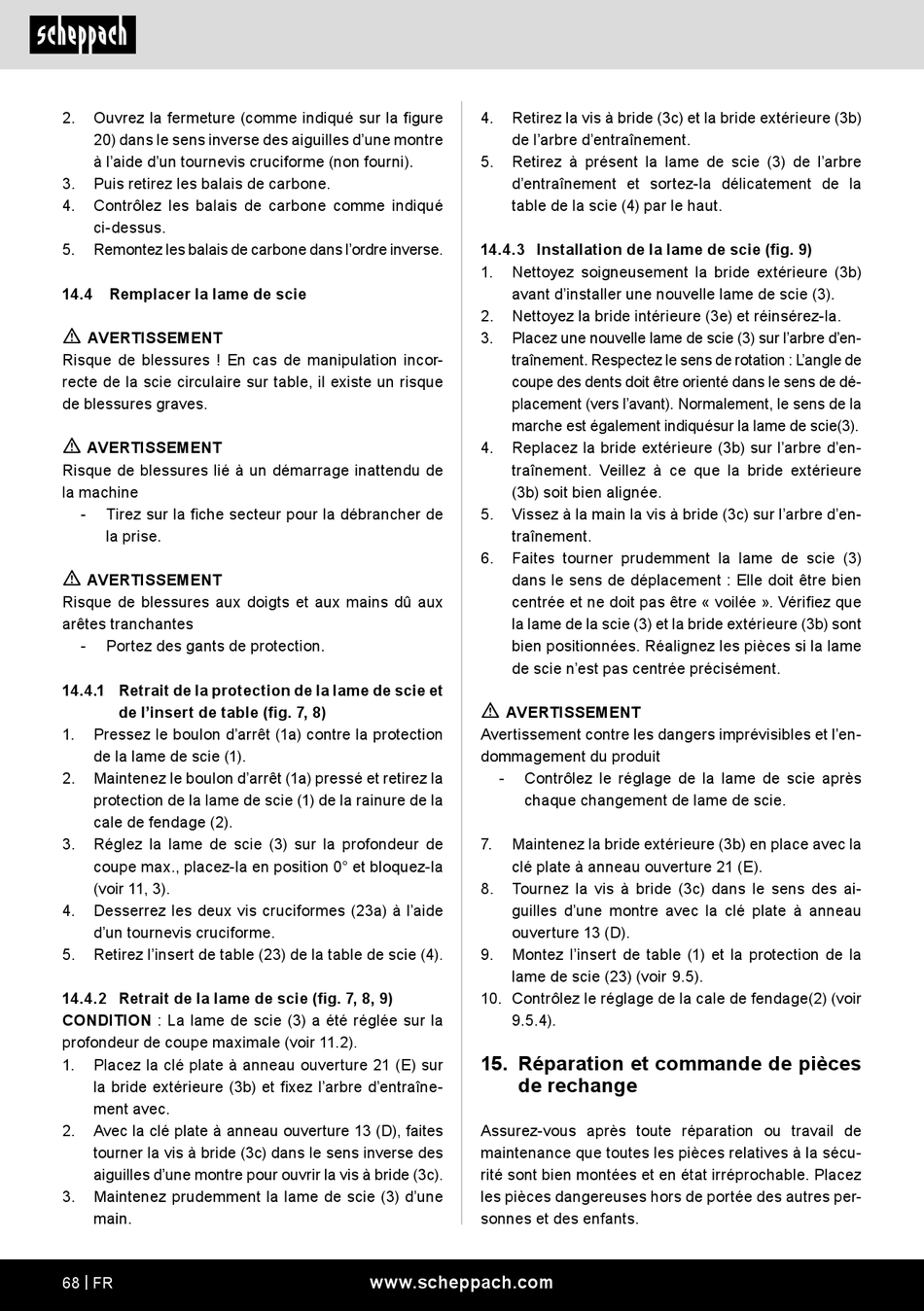

2. Ouvrez la fermeture (comme indiqué sur la figure
20) dans le sens inverse des aiguilles d'une montre
à l'aide d'un tournevis cruciforme (non fourni).
3. Puis retirez les balais de carbone.
4. Contrôlez les balais de carbone comme indiqué
ci-dessus.
5. Remontez les balais de carbone dans l'ordre inverse.
14.4 Remplacer la lame de scie
m
AVERTISSEMENT
Risque de blessures ! En cas de manipulation incor-
recte de la scie circulaire sur table, il existe un risque
de blessures graves.
m
AVERTISSEMENT
Risque de blessures lié à un démarrage inattendu de
la machine
- Tirez sur la fiche secteur pour la débrancher de
la prise.
m
AVERTISSEMENT
Risque de blessures aux doigts et aux mains dû aux
arêtes tranchantes
- Portez des gants de protection.
14.4.1 Retrait de la protection de la lame de scie et
de l'insert de table (fig. 7, 8)
1. Pressez le boulon d'arrêt (1a) contre la protection
de la lame de scie (1).
2. Maintenez le boulon d'arrêt (1a) pressé et retirez la
protection de la lame de scie (1) de la rainure de la
cale de fendage (2).
3. Réglez la lame de scie (3) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la
(voir 11, 3).
4. Desserrez les deux vis cruciformes (23a) à l'aide
d'un tournevis cruciforme.
5. Retirez l'insert de table (23) de la table de scie (4).
14.4.2 Retrait de la lame de scie (fig. 7, 8, 9)
CONDITION : La lame de scie (3) a été réglée sur la
profondeur de coupe maximale (voir 11.2).
1. Placez la clé plate à anneau ouverture 21 (E) sur
la bride extérieure (3b) et fixez l'arbre d'entraîne-
ment avec.
2. Avec la clé plate à anneau ouverture 13 (D), faites
tourner la vis à bride (3c) dans le sens inverse des
aiguilles d'une montre pour ouvrir la vis à bride (3c).
3. Maintenez prudemment la lame de scie (3) d'une
main.
68 | FR
4. Retirez la vis à bride (3c) et la bride extérieure (3b)
de l'arbre d'entraînement.
5. Retirez à présent la lame de scie (3) de l'arbre
d'entraînement et sortez-la délicatement de la
table de la scie (4) par le haut.
14.4.3 Installation de la lame de scie (fig. 9)
1. Nettoyez soigneusement la bride extérieure (3b)
avant d'installer une nouvelle lame de scie (3).
2. Nettoyez la bride intérieure (3e) et réinsérez-la.
3. Placez une nouvelle lame de scie (3) sur l'arbre d'en-
traînement. Respectez le sens de rotation : L'angle de
coupe des dents doit être orienté dans le sens de dé-
placement (vers l'avant). Normalement, le sens de la
marche est également indiquésur la lame de scie(3).
4. Replacez la bride extérieure (3b) sur l'arbre d'en-
traînement. Veillez à ce que la bride extérieure
(3b) soit bien alignée.
5. Vissez à la main la vis à bride (3c) sur l'arbre d'en-
traînement.
6. Faites tourner prudemment la lame de scie (3)
dans le sens de déplacement : Elle doit être bien
centrée et ne doit pas être « voilée ». Vérifiez que
la lame de la scie (3) et la bride extérieure (3b) sont
bien positionnées. Réalignez les pièces si la lame
de scie n'est pas centrée précisément.
m
AVERTISSEMENT
Avertissement contre les dangers imprévisibles et l'en-
dommagement du produit
- Contrôlez le réglage de la lame de scie après
chaque changement de lame de scie.
7. Maintenez la bride extérieure (3b) en place avec la
clé plate à anneau ouverture 21 (E).
8. Tournez la vis à bride (3c) dans le sens des ai-
guilles d'une montre avec la clé plate à anneau
ouverture 13 (D).
9. Montez l'insert de table (1) et la protection de la
lame de scie (23) (voir 9.5).
10. Contrôlez le réglage de la cale de fendage(2) (voir
9.5.4).
15. Réparation et commande de pièces
de rechange
Assurez-vous après toute réparation ou travail de
maintenance que toutes les pièces relatives à la sécu-
rité sont bien montées et en état irréprochable. Placez
les pièces dangereuses hors de portée des autres per-
sonnes et des enfants.
