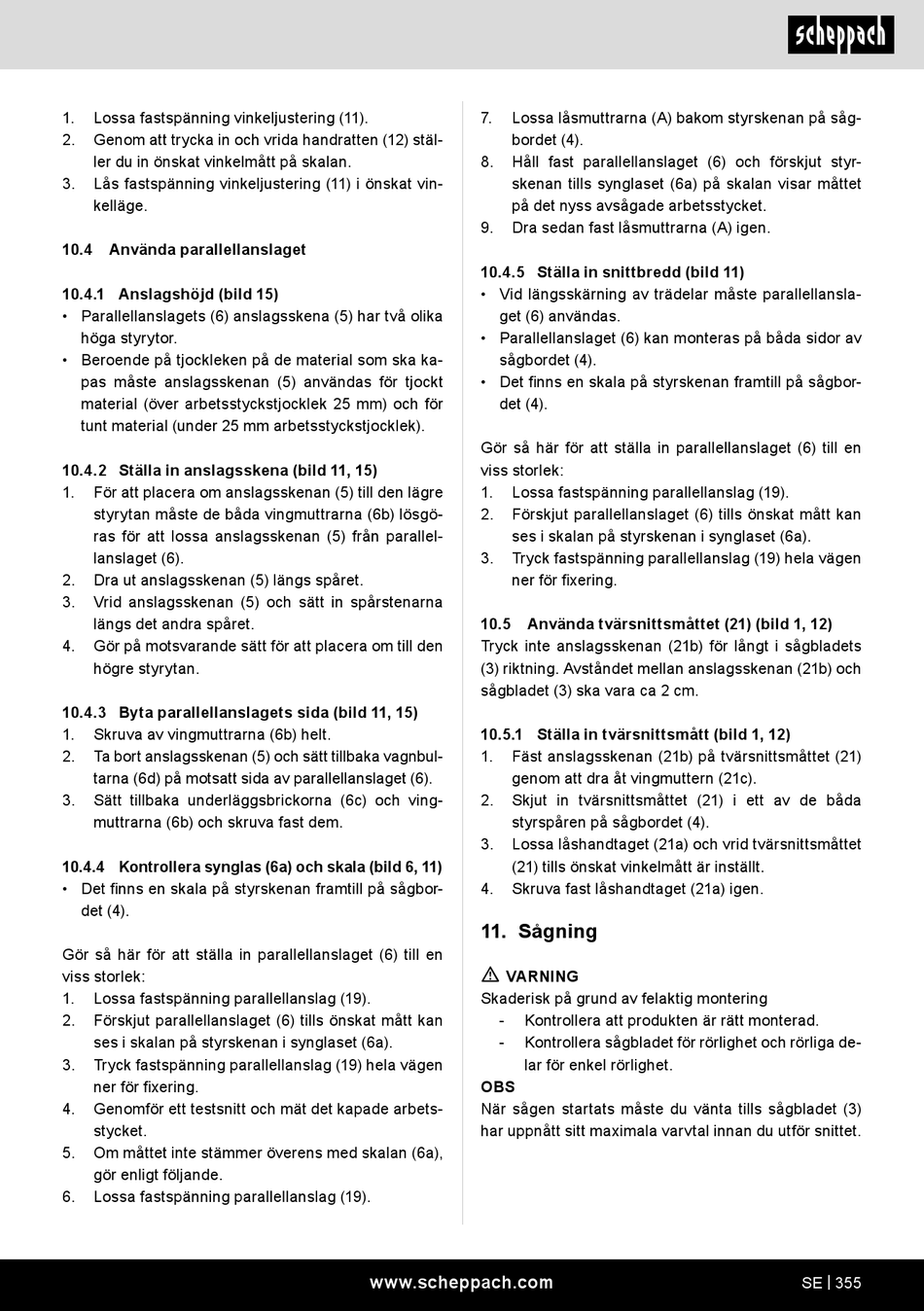

1. Lossa fastspänning vinkeljustering (11).
2. Genom att trycka in och vrida handratten (12) stäl-
ler du in önskat vinkelmått på skalan.
3. Lås fastspänning vinkeljustering (11) i önskat vin-
kelläge.
10.4 Använda parallellanslaget
10.4.1 Anslagshöjd (bild 15)
• Parallellanslagets (6) anslagsskena (5) har två olika
höga styrytor.
• Beroende på tjockleken på de material som ska ka-
pas måste anslagsskenan (5) användas för tjockt
material (över arbetsstyckstjocklek 25 mm) och för
tunt material (under 25 mm arbetsstyckstjocklek).
10.4.2 Ställa in anslagsskena (bild 11, 15)
1. För att placera om anslagsskenan (5) till den lägre
styrytan måste de båda vingmuttrarna (6b) lösgö-
ras för att lossa anslagsskenan (5) från parallel-
lanslaget (6).
2. Dra ut anslagsskenan (5) längs spåret.
3. Vrid anslagsskenan (5) och sätt in spårstenarna
längs det andra spåret.
4. Gör på motsvarande sätt för att placera om till den
högre styrytan.
10.4.3 Byta parallellanslagets sida (bild 11, 15)
1. Skruva av vingmuttrarna (6b) helt.
2. Ta bort anslagsskenan (5) och sätt tillbaka vagnbul-
tarna (6d) på motsatt sida av parallellanslaget (6).
3. Sätt tillbaka underläggsbrickorna (6c) och ving-
muttrarna (6b) och skruva fast dem.
10.4.4 Kontrollera synglas (6a) och skala (bild 6, 11)
• Det finns en skala på styrskenan framtill på sågbor-
det (4).
Gör så här för att ställa in parallellanslaget (6) till en
viss storlek:
1. Lossa fastspänning parallellanslag (19).
2. Förskjut parallellanslaget (6) tills önskat mått kan
ses i skalan på styrskenan i synglaset (6a).
3. Tryck fastspänning parallellanslag (19) hela vägen
ner för fixering.
4. Genomför ett testsnitt och mät det kapade arbets-
stycket.
5. Om måttet inte stämmer överens med skalan (6a),
gör enligt följande.
6. Lossa fastspänning parallellanslag (19).
7. Lossa låsmuttrarna (A) bakom styrskenan på såg-
bordet (4).
8. Håll fast parallellanslaget (6) och förskjut styr-
skenan tills synglaset (6a) på skalan visar måttet
på det nyss avsågade arbetsstycket.
9. Dra sedan fast låsmuttrarna (A) igen.
10.4.5 Ställa in snittbredd (bild 11)
• Vid längsskärning av trädelar måste parallellansla-
get (6) användas.
• Parallellanslaget (6) kan monteras på båda sidor av
sågbordet (4).
• Det finns en skala på styrskenan framtill på sågbor-
det (4).
Gör så här för att ställa in parallellanslaget (6) till en
viss storlek:
1. Lossa fastspänning parallellanslag (19).
2. Förskjut parallellanslaget (6) tills önskat mått kan
ses i skalan på styrskenan i synglaset (6a).
3. Tryck fastspänning parallellanslag (19) hela vägen
ner för fixering.
10.5 Använda tvärsnittsmåttet (21) (bild 1, 12)
Tryck inte anslagsskenan (21b) för långt i sågbladets
(3) riktning. Avståndet mellan anslagsskenan (21b) och
sågbladet (3) ska vara ca 2 cm.
10.5.1 Ställa in tvärsnittsmått (bild 1, 12)
1. Fäst anslagsskenan (21b) på tvärsnittsmåttet (21)
genom att dra åt vingmuttern (21c).
2. Skjut in tvärsnittsmåttet (21) i ett av de båda
styrspåren på sågbordet (4).
3. Lossa låshandtaget (21a) och vrid tvärsnittsmåttet
(21) tills önskat vinkelmått är inställt.
4. Skruva fast låshandtaget (21a) igen.
11. Sågning
m
VARNING
Skaderisk på grund av felaktig montering
- Kontrollera att produkten är rätt monterad.
- Kontrollera sågbladet för rörlighet och rörliga de-
lar för enkel rörlighet.
OBS
När sågen startats måste du vänta tills sågbladet (3)
har uppnått sitt maximala varvtal innan du utför snittet.
