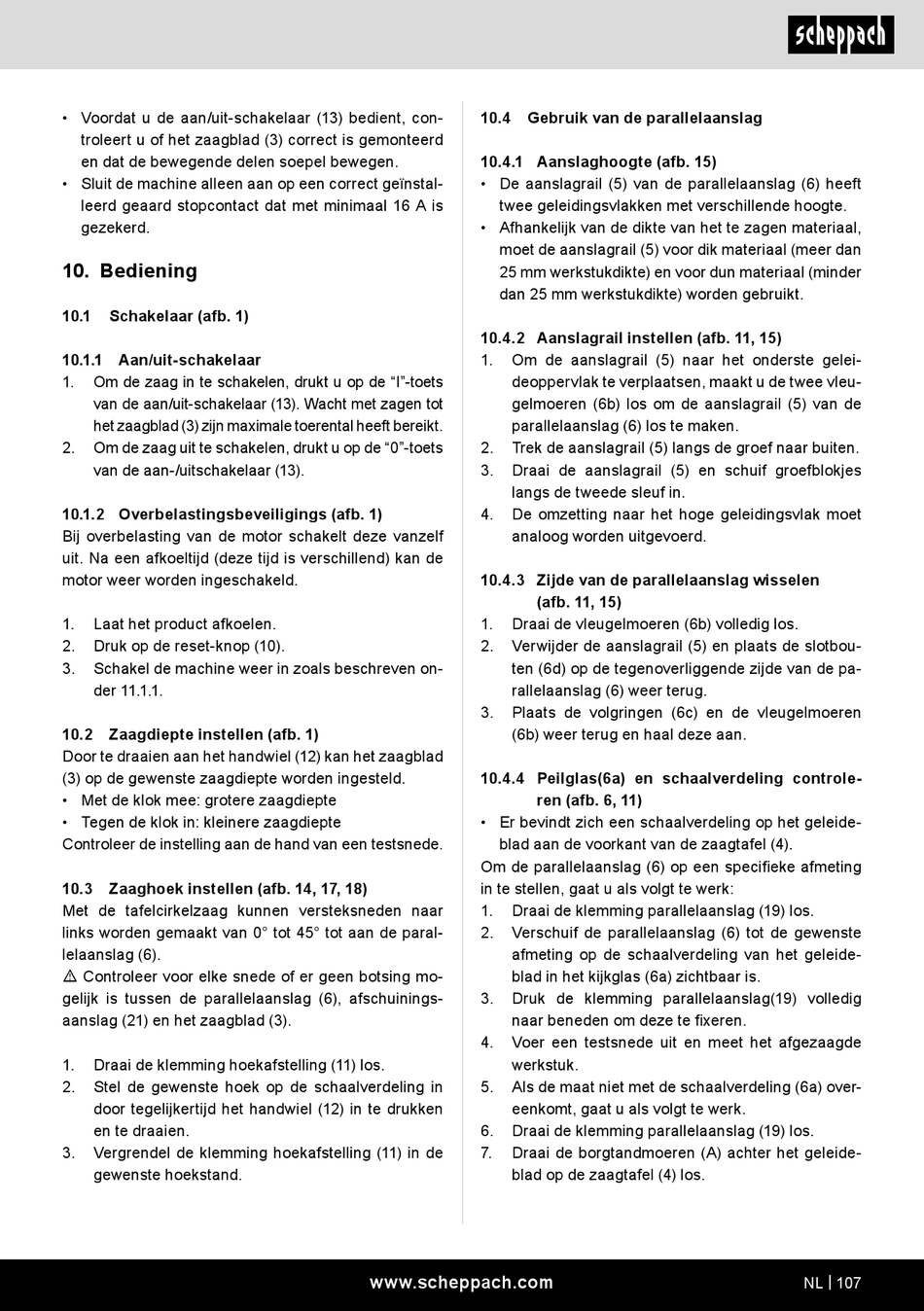

Scheppach HS254 Originalbetriebsanleitung Seite 107

• Voordat u de aan/uit-schakelaar (13) bedient, con-
troleert u of het zaagblad (3) correct is gemonteerd
en dat de bewegende delen soepel bewegen.
• Sluit de machine alleen aan op een correct geïnstal-
leerd geaard stopcontact dat met minimaal 16 A is
gezekerd.
10. Bediening
10.1 Schakelaar (afb. 1)
10.1.1 Aan/uit-schakelaar
1. Om de zaag in te schakelen, drukt u op de "I"-toets
van de aan/uit-schakelaar (13). Wacht met zagen tot
het zaagblad (3) zijn maximale toerental heeft bereikt.
2. Om de zaag uit te schakelen, drukt u op de "0"-toets
van de aan-/uitschakelaar (13).
10.1.2 Overbelastingsbeveiligings (afb. 1)
Bij overbelasting van de motor schakelt deze vanzelf
uit. Na een afkoeltijd (deze tijd is verschillend) kan de
motor weer worden ingeschakeld.
1. Laat het product afkoelen.
2. Druk op de reset-knop (10).
3. Schakel de machine weer in zoals beschreven on-
der 11.1.1.
10.2 Zaagdiepte instellen (afb. 1)
Door te draaien aan het handwiel (12) kan het zaagblad
(3) op de gewenste zaagdiepte worden ingesteld.
• Met de klok mee: grotere zaagdiepte
• Tegen de klok in: kleinere zaagdiepte
Controleer de instelling aan de hand van een testsnede.
10.3 Zaaghoek instellen (afb. 14, 17, 18)
Met de tafelcirkelzaag kunnen versteksneden naar
links worden gemaakt van 0° tot 45° tot aan de paral-
lelaanslag (6).
m Controleer voor elke snede of er geen botsing mo-
gelijk is tussen de parallelaanslag (6), afschuinings-
aanslag (21) en het zaagblad (3).
1. Draai de klemming hoekafstelling (11) los.
2. Stel de gewenste hoek op de schaalverdeling in
door tegelijkertijd het handwiel (12) in te drukken
en te draaien.
3. Vergrendel de klemming hoekafstelling (11) in de
gewenste hoekstand.
10.4 Gebruik van de parallelaanslag
10.4.1 Aanslaghoogte (afb. 15)
• De aanslagrail (5) van de parallelaanslag (6) heeft
twee geleidingsvlakken met verschillende hoogte.
• Afhankelijk van de dikte van het te zagen materiaal,
moet de aanslagrail (5) voor dik materiaal (meer dan
25 mm werkstukdikte) en voor dun materiaal (minder
dan 25 mm werkstukdikte) worden gebruikt.
10.4.2 Aanslagrail instellen (afb. 11, 15)
1. Om de aanslagrail (5) naar het onderste gelei-
deoppervlak te verplaatsen, maakt u de twee vleu-
gelmoeren (6b) los om de aanslagrail (5) van de
parallelaanslag (6) los te maken.
2. Trek de aanslagrail (5) langs de groef naar buiten.
3. Draai de aanslagrail (5) en schuif groefblokjes
langs de tweede sleuf in.
4. De omzetting naar het hoge geleidingsvlak moet
analoog worden uitgevoerd.
10.4.3 Zijde van de parallelaanslag wisselen
(afb. 11, 15)
1. Draai de vleugelmoeren (6b) volledig los.
2. Verwijder de aanslagrail (5) en plaats de slotbou-
ten (6d) op de tegenoverliggende zijde van de pa-
rallelaanslag (6) weer terug.
3. Plaats de volgringen (6c) en de vleugelmoeren
(6b) weer terug en haal deze aan.
10.4.4 Peilglas(6a) en schaalverdeling controle-
ren (afb. 6, 11)
• Er bevindt zich een schaalverdeling op het geleide-
blad aan de voorkant van de zaagtafel (4).
Om de parallelaanslag (6) op een specifieke afmeting
in te stellen, gaat u als volgt te werk:
1. Draai de klemming parallelaanslag (19) los.
2. Verschuif de parallelaanslag (6) tot de gewenste
afmeting op de schaalverdeling van het geleide-
blad in het kijkglas (6a) zichtbaar is.
3. Druk de klemming parallelaanslag(19) volledig
naar beneden om deze te fixeren.
4. Voer een testsnede uit en meet het afgezaagde
werkstuk.
5. Als de maat niet met de schaalverdeling (6a) over-
eenkomt, gaat u als volgt te werk.
6. Draai de klemming parallelaanslag (19) los.
7. Draai de borgtandmoeren (A) achter het geleide-
blad op de zaagtafel (4) los.
