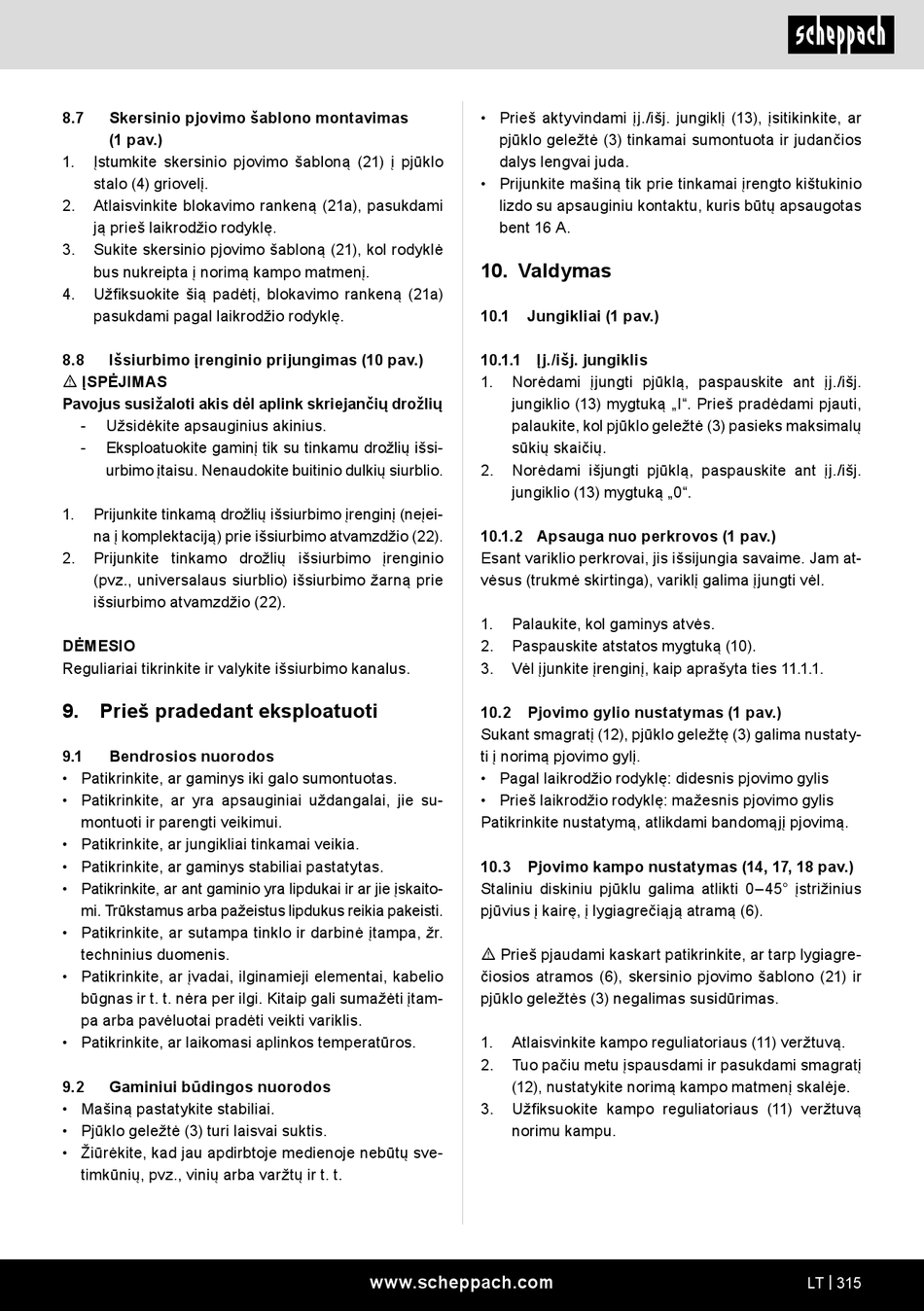

8.7 Skersinio pjovimo šablono montavimas
(1 pav.)
1. Įstumkite skersinio pjovimo šabloną (21) į pjūklo
stalo (4) griovelį.
2. Atlaisvinkite blokavimo rankeną (21a), pasukdami
ją prieš laikrodžio rodyklę.
3. Sukite skersinio pjovimo šabloną (21), kol rodyklė
bus nukreipta į norimą kampo matmenį.
4. Užfiksuokite šią padėtį, blokavimo rankeną (21a)
pasukdami pagal laikrodžio rodyklę.
8.8 Išsiurbimo įrenginio prijungimas (10 pav.)
m ĮSPĖJIMAS
Pavojus susižaloti akis dėl aplink skriejančių drožlių
- Užsidėkite apsauginius akinius.
- Eksploatuokite gaminį tik su tinkamu drožlių išsi-
urbimo įtaisu. Nenaudokite buitinio dulkių siurblio.
1. Prijunkite tinkamą drožlių išsiurbimo įrenginį (neįei-
na į komplektaciją) prie išsiurbimo atvamzdžio (22).
2. Prijunkite tinkamo drožlių išsiurbimo įrenginio
(pvz., universalaus siurblio) išsiurbimo žarną prie
išsiurbimo atvamzdžio (22).
DĖMESIO
Reguliariai tikrinkite ir valykite išsiurbimo kanalus.
9. Prieš pradedant eksploatuoti
9.1 Bendrosios nuorodos
• Patikrinkite, ar gaminys iki galo sumontuotas.
• Patikrinkite, ar yra apsauginiai uždangalai, jie su-
montuoti ir parengti veikimui.
• Patikrinkite, ar jungikliai tinkamai veikia.
• Patikrinkite, ar gaminys stabiliai pastatytas.
• Patikrinkite, ar ant gaminio yra lipdukai ir ar jie įskaito-
mi. Trūkstamus arba pažeistus lipdukus reikia pakeisti.
• Patikrinkite, ar sutampa tinklo ir darbinė įtampa, žr.
techninius duomenis.
• Patikrinkite, ar įvadai, ilginamieji elementai, kabelio
būgnas ir t. t. nėra per ilgi. Kitaip gali sumažėti įtam-
pa arba pavėluotai pradėti veikti variklis.
• Patikrinkite, ar laikomasi aplinkos temperatūros.
9.2 Gaminiui būdingos nuorodos
• Mašiną pastatykite stabiliai.
• Pjūklo geležtė (3) turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami įj./išj. jungiklį (13), įsitikinkite, ar
pjūklo geležtė (3) tinkamai sumontuota ir judančios
dalys lengvai juda.
• Prijunkite mašiną tik prie tinkamai įrengto kištukinio
lizdo su apsauginiu kontaktu, kuris būtų apsaugotas
bent 16 A.
10. Valdymas
10.1 Jungikliai (1 pav.)
10.1.1 Įj./išj. jungiklis
1. Norėdami įjungti pjūklą, paspauskite ant įj./išj.
jungiklio (13) mygtuką „I". Prieš pradėdami pjauti,
palaukite, kol pjūklo geležtė (3) pasieks maksimalų
sūkių skaičių.
2. Norėdami išjungti pjūklą, paspauskite ant įj./išj.
jungiklio (13) mygtuką „0".
10.1.2 Apsauga nuo perkrovos (1 pav.)
Esant variklio perkrovai, jis išsijungia savaime. Jam at-
vėsus (trukmė skirtinga), variklį galima įjungti vėl.
1. Palaukite, kol gaminys atvės.
2. Paspauskite atstatos mygtuką (10).
3. Vėl įjunkite įrenginį, kaip aprašyta ties 11.1.1.
10.2 Pjovimo gylio nustatymas (1 pav.)
Sukant smagratį (12), pjūklo geležtę (3) galima nustaty-
ti į norimą pjovimo gylį.
• Pagal laikrodžio rodyklę: didesnis pjovimo gylis
• Prieš laikrodžio rodyklę: mažesnis pjovimo gylis
Patikrinkite nustatymą, atlikdami bandomąjį pjovimą.
10.3 Pjovimo kampo nustatymas (14, 17, 18 pav.)
Staliniu diskiniu pjūklu galima atlikti 0–45° įstrižinius
pjūvius į kairę, į lygiagrečiąją atramą (6).
m Prieš pjaudami kaskart patikrinkite, ar tarp lygiagre-
čiosios atramos (6), skersinio pjovimo šablono (21) ir
pjūklo geležtės (3) negalimas susidūrimas.
1. Atlaisvinkite kampo reguliatoriaus (11) veržtuvą.
2. Tuo pačiu metu įspausdami ir pasukdami smagratį
(12), nustatykite norimą kampo matmenį skalėje.
3. Užfiksuokite kampo reguliatoriaus (11) veržtuvą
norimu kampu.
