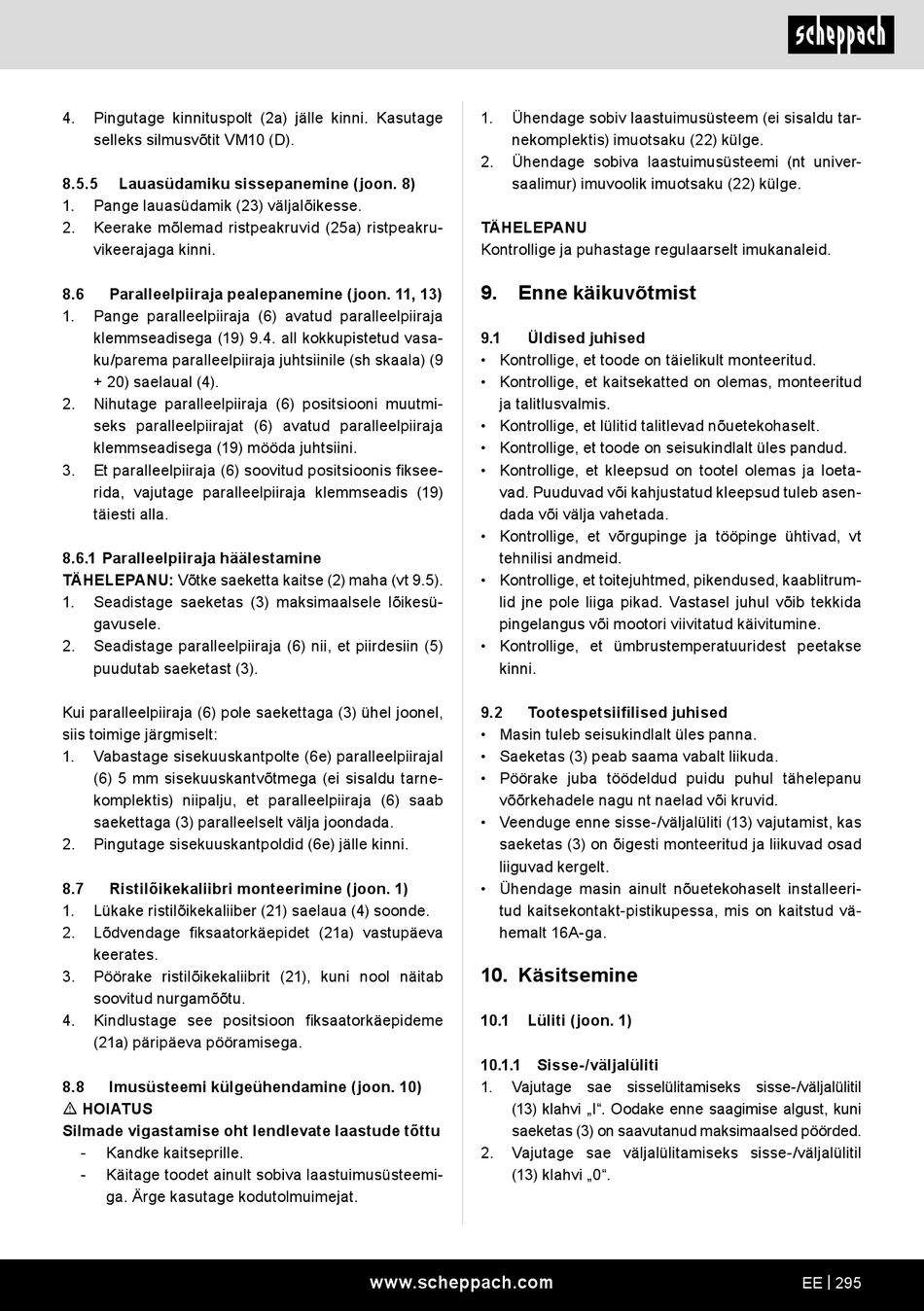

4. Pingutage kinnituspolt (2a) jälle kinni. Kasutage
selleks silmusvõtit VM10 (D).
8.5.5 Lauasüdamiku sissepanemine (joon. 8)
1. Pange lauasüdamik (23) väljalõikesse.
2. Keerake mõlemad ristpeakruvid (25a) ristpeakru-
vikeerajaga kinni.
8.6 Paralleelpiiraja pealepanemine (joon. 11, 13)
1. Pange paralleelpiiraja (6) avatud paralleelpiiraja
klemmseadisega (19) 9.4. all kokkupistetud vasa-
ku/parema paralleelpiiraja juhtsiinile (sh skaala) (9
+ 20) saelaual (4).
2. Nihutage paralleelpiiraja (6) positsiooni muutmi-
seks paralleelpiirajat (6) avatud paralleelpiiraja
klemmseadisega (19) mööda juhtsiini.
3. Et paralleelpiiraja (6) soovitud positsioonis fiksee-
rida, vajutage paralleelpiiraja klemmseadis (19)
täiesti alla.
8.6.1 Paralleelpiiraja häälestamine
TÄHELEPANU: Võtke saeketta kaitse (2) maha (vt 9.5).
1. Seadistage saeketas (3) maksimaalsele lõikesü-
gavusele.
2. Seadistage paralleelpiiraja (6) nii, et piirdesiin (5)
puudutab saeketast (3).
Kui paralleelpiiraja (6) pole saekettaga (3) ühel joonel,
siis toimige järgmiselt:
1. Vabastage sisekuuskantpolte (6e) paralleelpiirajal
(6) 5 mm sisekuuskantvõtmega (ei sisaldu tarne-
komplektis) niipalju, et paralleelpiiraja (6) saab
saekettaga (3) paralleelselt välja joondada.
2. Pingutage sisekuuskantpoldid (6e) jälle kinni.
8.7 Ristilõikekaliibri monteerimine (joon. 1)
1. Lükake ristilõikekaliiber (21) saelaua (4) soonde.
2. Lõdvendage fiksaatorkäepidet (21a) vastupäeva
keerates.
3. Pöörake ristilõikekaliibrit (21), kuni nool näitab
soovitud nurgamõõtu.
4. Kindlustage see positsioon fiksaatorkäepideme
(21a) päripäeva pööramisega.
8.8 Imusüsteemi külgeühendamine (joon. 10)
m HOIATUS
Silmade vigastamise oht lendlevate laastude tõttu
- Kandke kaitseprille.
- Käitage toodet ainult sobiva laastuimusüsteemi-
ga. Ärge kasutage kodutolmuimejat.
1. Ühendage sobiv laastuimusüsteem (ei sisaldu tar-
nekomplektis) imuotsaku (22) külge.
2. Ühendage sobiva laastuimusüsteemi (nt univer-
saalimur) imuvoolik imuotsaku (22) külge.
TÄHELEPANU
Kontrollige ja puhastage regulaarselt imukanaleid.
9. Enne käikuvõtmist
9.1 Üldised juhised
• Kontrollige, et toode on täielikult monteeritud.
• Kontrollige, et kaitsekatted on olemas, monteeritud
ja talitlusvalmis.
• Kontrollige, et lülitid talitlevad nõuetekohaselt.
• Kontrollige, et toode on seisukindlalt üles pandud.
• Kontrollige, et kleepsud on tootel olemas ja loeta-
vad. Puuduvad või kahjustatud kleepsud tuleb asen-
dada või välja vahetada.
• Kontrollige, et võrgupinge ja tööpinge ühtivad, vt
tehnilisi andmeid.
• Kontrollige, et toitejuhtmed, pikendused, kaablitrum-
lid jne pole liiga pikad. Vastasel juhul võib tekkida
pingelangus või mootori viivitatud käivitumine.
• Kontrollige, et ümbrustemperatuuridest peetakse
kinni.
9.2 Tootespetsiifilised juhised
• Masin tuleb seisukindlalt üles panna.
• Saeketas (3) peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti (13) vajutamist, kas
saeketas (3) on õigesti monteeritud ja liikuvad osad
liiguvad kergelt.
• Ühendage masin ainult nõuetekohaselt installeeri-
tud kaitsekontakt-pistikupessa, mis on kaitstud vä-
hemalt 16A-ga.
10. Käsitsemine
10.1 Lüliti (joon. 1)
10.1.1 Sisse-/väljalüliti
1. Vajutage sae sisselülitamiseks sisse-/väljalülitil
(13) klahvi „I". Oodake enne saagimise algust, kuni
saeketas (3) on saavutanud maksimaalsed pöörded.
2. Vajutage sae väljalülitamiseks sisse-/väljalülitil
(13) klahvi „0".
