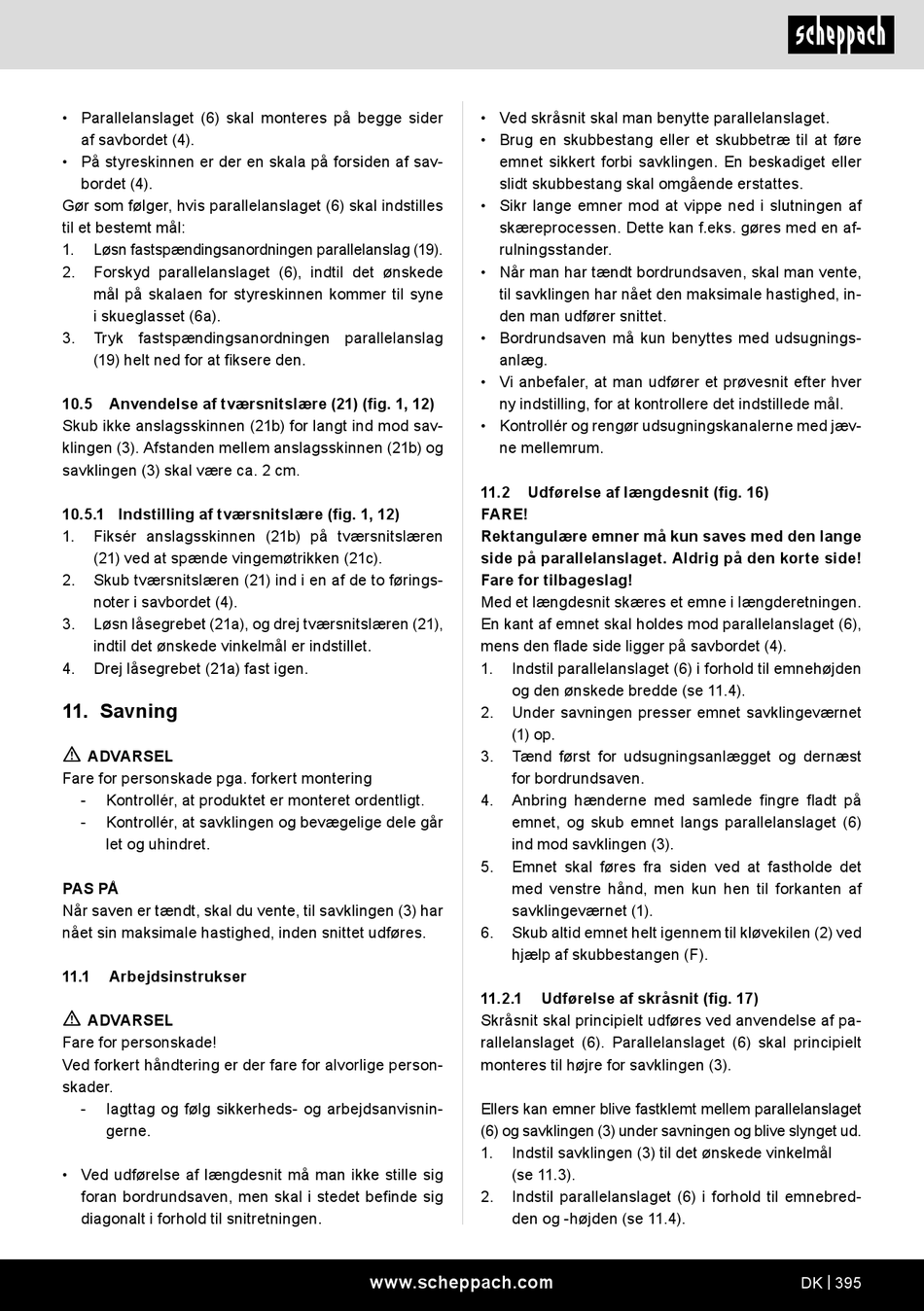

Scheppach HS254 Originalbetriebsanleitung Seite 395

• Parallelanslaget (6) skal monteres på begge sider
af savbordet (4).
• På styreskinnen er der en skala på forsiden af sav-
bordet (4).
Gør som følger, hvis parallelanslaget (6) skal indstilles
til et bestemt mål:
1. Løsn fastspændingsanordningen parallelanslag (19).
2. Forskyd parallelanslaget (6), indtil det ønskede
mål på skalaen for styreskinnen kommer til syne
i skueglasset (6a).
3. Tryk fastspændingsanordningen parallelanslag
(19) helt ned for at fiksere den.
10.5 Anvendelse af tværsnitslære (21) (fig. 1, 12)
Skub ikke anslagsskinnen (21b) for langt ind mod sav-
klingen (3). Afstanden mellem anslagsskinnen (21b) og
savklingen (3) skal være ca. 2 cm.
10.5.1 Indstilling af tværsnitslære (fig. 1, 12)
1. Fiksér anslagsskinnen (21b) på tværsnitslæren
(21) ved at spænde vingemøtrikken (21c).
2. Skub tværsnitslæren (21) ind i en af de to førings-
noter i savbordet (4).
3. Løsn låsegrebet (21a), og drej tværsnitslæren (21),
indtil det ønskede vinkelmål er indstillet.
4. Drej låsegrebet (21a) fast igen.
11. Savning
m
ADVARSEL
Fare for personskade pga. forkert montering
- Kontrollér, at produktet er monteret ordentligt.
- Kontrollér, at savklingen og bevægelige dele går
let og uhindret.
PAS PÅ
Når saven er tændt, skal du vente, til savklingen (3) har
nået sin maksimale hastighed, inden snittet udføres.
11.1 Arbejdsinstrukser
m
ADVARSEL
Fare for personskade!
Ved forkert håndtering er der fare for alvorlige person-
skader.
- Iagttag og følg sikkerheds- og arbejdsanvisnin-
gerne.
• Ved udførelse af længdesnit må man ikke stille sig
foran bordrundsaven, men skal i stedet befinde sig
diagonalt i forhold til snitretningen.
• Ved skråsnit skal man benytte parallelanslaget.
• Brug en skubbestang eller et skubbetræ til at føre
emnet sikkert forbi savklingen. En beskadiget eller
slidt skubbestang skal omgående erstattes.
• Sikr lange emner mod at vippe ned i slutningen af
skæreprocessen. Dette kan f.eks. gøres med en af-
rulningsstander.
• Når man har tændt bordrundsaven, skal man vente,
til savklingen har nået den maksimale hastighed, in-
den man udfører snittet.
• Bordrundsaven må kun benyttes med udsugnings-
anlæg.
• Vi anbefaler, at man udfører et prøvesnit efter hver
ny indstilling, for at kontrollere det indstillede mål.
• Kontrollér og rengør udsugningskanalerne med jæv-
ne mellemrum.
11.2 Udførelse af længdesnit (fig. 16)
FARE!
Rektangulære emner må kun saves med den lange
side på parallelanslaget. Aldrig på den korte side!
Fare for tilbageslag!
Med et længdesnit skæres et emne i længderetningen.
En kant af emnet skal holdes mod parallelanslaget (6),
mens den flade side ligger på savbordet (4).
1. Indstil parallelanslaget (6) i forhold til emnehøjden
og den ønskede bredde (se 11.4).
2. Under savningen presser emnet savklingeværnet
(1) op.
3. Tænd først for udsugningsanlægget og dernæst
for bordrundsaven.
4. Anbring hænderne med samlede fingre fladt på
emnet, og skub emnet langs parallelanslaget (6)
ind mod savklingen (3).
5. Emnet skal føres fra siden ved at fastholde det
med venstre hånd, men kun hen til forkanten af
savklingeværnet (1).
6. Skub altid emnet helt igennem til kløvekilen (2) ved
hjælp af skubbestangen (F).
11.2.1 Udførelse af skråsnit (fig. 17)
Skråsnit skal principielt udføres ved anvendelse af pa-
rallelanslaget (6). Parallelanslaget (6) skal principielt
monteres til højre for savklingen (3).
Ellers kan emner blive fastklemt mellem parallelanslaget
(6) og savklingen (3) under savningen og blive slynget ud.
1. Indstil savklingen (3) til det ønskede vinkelmål
(se 11.3).
2. Indstil parallelanslaget (6) i forhold til emnebred-
den og -højden (se 11.4).
www.scheppach.com DK | 395
