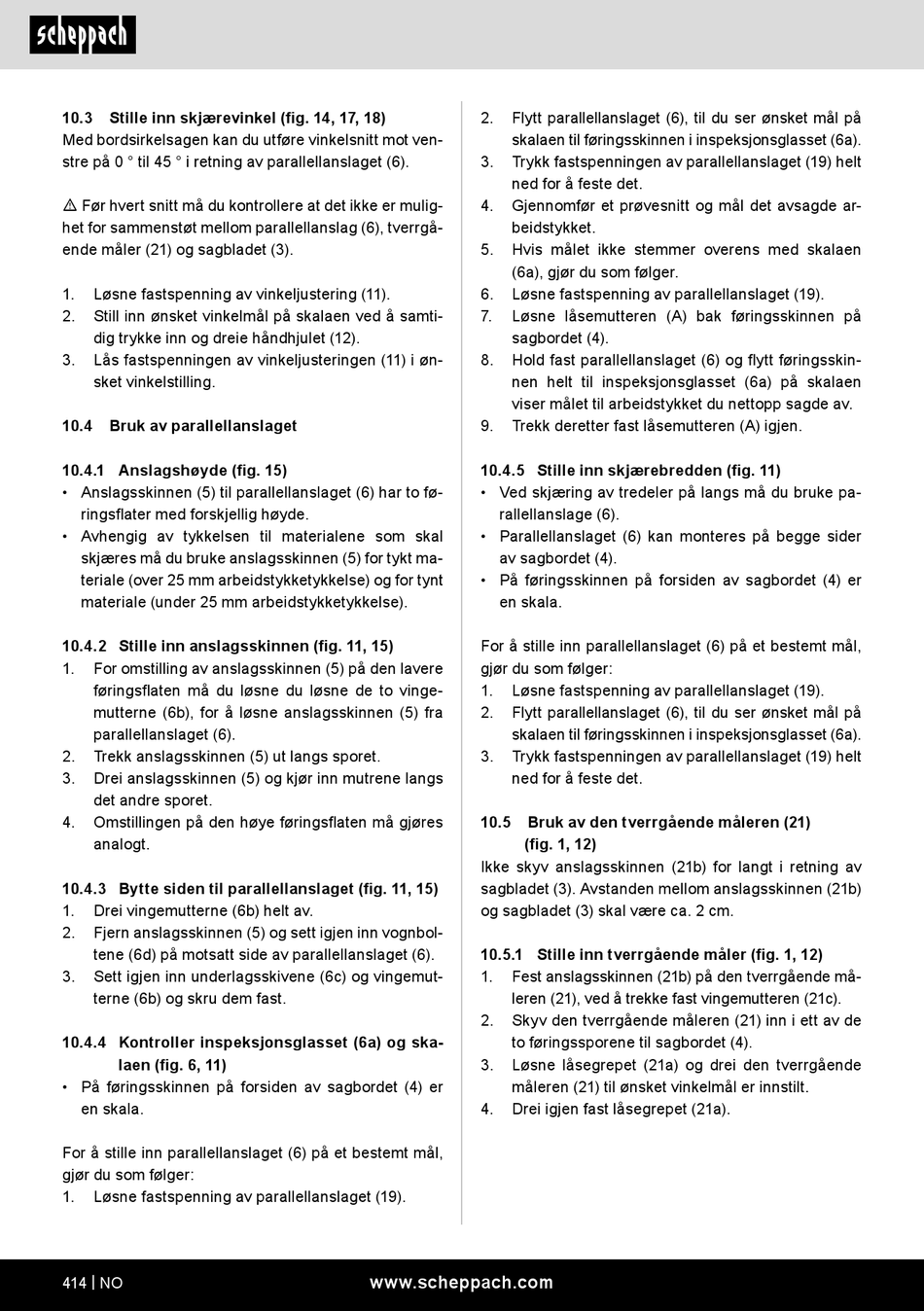

Scheppach HS254 Originalbetriebsanleitung Seite 414

10.3 Stille inn skjærevinkel (fig. 14, 17, 18)
Med bordsirkelsagen kan du utføre vinkelsnitt mot ven-
stre på 0 ° til 45 ° i retning av parallellanslaget (6).
m Før hvert snitt må du kontrollere at det ikke er mulig-
het for sammenstøt mellom parallellanslag (6), tverrgå-
ende måler (21) og sagbladet (3).
1. Løsne fastspenning av vinkeljustering (11).
2. Still inn ønsket vinkelmål på skalaen ved å samti-
dig trykke inn og dreie håndhjulet (12).
3. Lås fastspenningen av vinkeljusteringen (11) i øn-
sket vinkelstilling.
10.4 Bruk av parallellanslaget
10.4.1 Anslagshøyde (fig. 15)
• Anslagsskinnen (5) til parallellanslaget (6) har to fø-
ringsflater med forskjellig høyde.
• Avhengig av tykkelsen til materialene som skal
skjæres må du bruke anslagsskinnen (5) for tykt ma-
teriale (over 25 mm arbeidstykketykkelse) og for tynt
materiale (under 25 mm arbeidstykketykkelse).
10.4.2 Stille inn anslagsskinnen (fig. 11, 15)
1. For omstilling av anslagsskinnen (5) på den lavere
føringsflaten må du løsne du løsne de to vinge-
mutterne (6b), for å løsne anslagsskinnen (5) fra
parallellanslaget (6).
2. Trekk anslagsskinnen (5) ut langs sporet.
3. Drei anslagsskinnen (5) og kjør inn mutrene langs
det andre sporet.
4. Omstillingen på den høye føringsflaten må gjøres
analogt.
10.4.3 Bytte siden til parallellanslaget (fig. 11, 15)
1. Drei vingemutterne (6b) helt av.
2. Fjern anslagsskinnen (5) og sett igjen inn vognbol-
tene (6d) på motsatt side av parallellanslaget (6).
3. Sett igjen inn underlagsskivene (6c) og vingemut-
terne (6b) og skru dem fast.
10.4.4 Kontroller inspeksjonsglasset (6a) og ska-
laen (fig. 6, 11)
• På føringsskinnen på forsiden av sagbordet (4) er
en skala.
For å stille inn parallellanslaget (6) på et bestemt mål,
gjør du som følger:
1. Løsne fastspenning av parallellanslaget (19).
414 | NO
2. Flytt parallellanslaget (6), til du ser ønsket mål på
skalaen til føringsskinnen i inspeksjonsglasset (6a).
3. Trykk fastspenningen av parallellanslaget (19) helt
ned for å feste det.
4. Gjennomfør et prøvesnitt og mål det avsagde ar-
beidstykket.
5. Hvis målet ikke stemmer overens med skalaen
(6a), gjør du som følger.
6. Løsne fastspenning av parallellanslaget (19).
7. Løsne låsemutteren (A) bak føringsskinnen på
sagbordet (4).
8. Hold fast parallellanslaget (6) og flytt føringsskin-
nen helt til inspeksjonsglasset (6a) på skalaen
viser målet til arbeidstykket du nettopp sagde av.
9. Trekk deretter fast låsemutteren (A) igjen.
10.4.5 Stille inn skjærebredden (fig. 11)
• Ved skjæring av tredeler på langs må du bruke pa-
rallellanslage (6).
• Parallellanslaget (6) kan monteres på begge sider
av sagbordet (4).
• På føringsskinnen på forsiden av sagbordet (4) er
en skala.
For å stille inn parallellanslaget (6) på et bestemt mål,
gjør du som følger:
1. Løsne fastspenning av parallellanslaget (19).
2. Flytt parallellanslaget (6), til du ser ønsket mål på
skalaen til føringsskinnen i inspeksjonsglasset (6a).
3. Trykk fastspenningen av parallellanslaget (19) helt
ned for å feste det.
10.5 Bruk av den tverrgående måleren (21)
(fig. 1, 12)
Ikke skyv anslagsskinnen (21b) for langt i retning av
sagbladet (3). Avstanden mellom anslagsskinnen (21b)
og sagbladet (3) skal være ca. 2 cm.
10.5.1 Stille inn tverrgående måler (fig. 1, 12)
1. Fest anslagsskinnen (21b) på den tverrgående må-
leren (21), ved å trekke fast vingemutteren (21c).
2. Skyv den tverrgående måleren (21) inn i ett av de
to føringssporene til sagbordet (4).
3. Løsne låsegrepet (21a) og drei den tverrgående
måleren (21) til ønsket vinkelmål er innstilt.
4. Drei igjen fast låsegrepet (21a).
